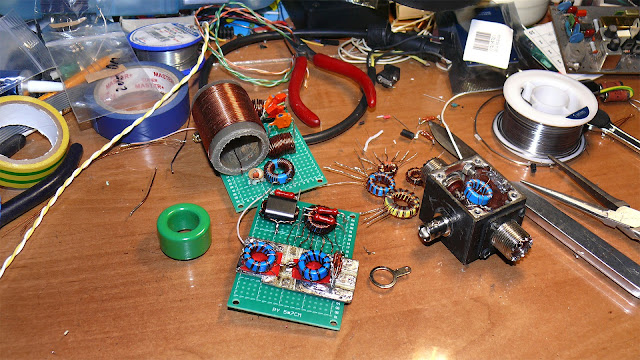

Ферриты. Лабораторная работа

 Сделав несколько сумматоров (в моём случае все сумматоры антенн:-) был озадачен разными цифрами потерь. Как бы этого и следовало ожидать, но не так сильно :-(    Даже Амидон ферриты дают разные результаты в одной и той же позиции.  Причём типоразмер в моём случае без разницы - размер не всегда имеет значение :-)


Куда больше огорчило то, что  принципиально одинаковые трансформаторы на одинаковых кольцах дают разное значение потерь.  Ну, например в этой лабораторной работе в зависимости от варианта от -3,3 до -4,7 дБ   Так как этот сумматор предназначен для НЧ диапазонов, где зачастую вместо УВЧ включают аттенюатор, то здесь не страшно. А если на двадцатке?   Так я и не выяснил, как потери уменьшить. Догадываюсь, что где-то есть большая статья или учёный трактат, но я удовлетворился парой-тройкой выполненных собственноручно экземпляров и точностью своего измерительного прибора - NanoVNA-F



Вернее оказывается что всё равно верховодит эксперимент.  Подбираешь ферритовый материал по лучшему результату.  Хотя результат ушами на приёмнике (SDRPlay) заслуживает положительной оценки. Сигналы принимаемых станций возрастают очень заметно   (документальный фильм:-).  По ходу пришлось переделать кабель. Точнее разъём. Развалился от частых откручиваний-накручиваний. Хилый SMA :-(
