Или КАК РАБОТАТЬ ЧЕРЕЗ СПУТНИКИ.
Таблица частот и мод спутников на сайте cubesat.hammania.net Обновляется UY2RA и JE9PEL
Не поверите - соседи пожаловались мне что есть TVI
на канале Интер когда я работал через спутники
(145/435 СW и SSB). Вот где не ждал наступить на
грабли!...Хи И это при небольшой мощности (max 40 watt) и
хороших антеннах. Я имею в виду, что фидер не
излучает. Соответственно передатчик тоже не
самодельный. Пришла соседка живущая за 150 метров
от моего коттэджа и спросила что такое рипорт.
Стало быть через приёмную станцию нашего
кабельного телевидения , Они находятся от меня в
километре на север, мои антенны не вращаются и
оринетированны на Чернигов (на восток). А что
будет, когда я антенны начну вращать? (Были такие
планы). Одним словом жизнь - как детская рубашка:
короткая и вся в дерьме...
Таблица частот и мод спутников на сайте cubesat.hammania.net Обновляется UY2RA и JE9PEL
Всё слушано-работано/смотрено. Списки достаточно полные, включая спутники с неуправляемым сигналом. Типа RS15, LO19 или UO-11. Если они есть в некоторых списках активности (телеметрия только) это означает что они излучают неуправляемую несущую и определить что это космический объект, а не земной, можно только по эффекту Допплера. Тоесть нам не jочень интересно. Вообще то более точная информация наверняка есть на сайтах DK3WN, Амсат орг, на сайтах команд управления спутниками. Я же только любитель :-)
Как "пощупать" спутники
Как "пощупать" спутники
Ну, не будем о грустном. Итак. Список
доступных спутников мы уже публиковали. Теперь
короткие инструкции для тех, кто решил
попробовать. У многих есть что-нибудь приёмное на
диапазон 29 мГц. Точнее - надо послушать участок
29400-29500 с SSB моде. Там через день появляется
результат работы транспондера спутника Oscar-7
когда он работает в A mоde. Это значит что принимает
спутник в участке 145850-145950, а передает 29400-29500. Как
правило народ кучкуется в центре участка - 29450 +-.
Если народа много, он "расползается" вверх и
вниз соответственно моде CW - вниз, SSB - вверх. Для
удобства новых пользователей в итернете есть
онлайн лог ao7log.php просмотрев который можно
увидеть в какой моде сейчас работает спутник
(потому что есть еще мода В), кто и с кем прводил QSO
на последнем витке(Ну и не только на последнем Hi).
Если его полистать, там можно найти позывные
черниговской области, а если вы что-либо слышали,
то и самому оставить свой рипорт. Не забудьте
отметить галкой Remember me next time для возможности
последующего исправления своего сообщения
(поначалу ошибки вполне вероятны). Мощность
передатчика спутника в диапазоне 29 мгц - всего 1
ватт, поэтому эффективная антенна лишней не
будет. Если такой нет, то тогда надо будет
подобрать витки спутника, когда он будет
пролетать точно над Черниговом. Для этого мы
используем программу Orbitron. О ней несколько позже.
Глвное не забыть после установки программы на
компьютер обновить данные орбит. Иначе разница
может составить до десятков минут (в зависимости
от возраста данных в инсталляции программы), что
означает что вы со спутником разминетесь, так как
продолжительность "сеанса" низколетящего
спутника 5-10 минут. Тех, что повыше (читай
энергетика должна быть выше) 10-20 минут. ..Хи Но
даже здесь есть не очень ярко выраженный, но
эффект Доплера. Т.е. если Вы передаете на 145900
(центр участка), то совершенно не обязательно, что
вы услышите свой сигнал на частоте 29450. Во-первых,
в некоторых случаях полоса инвертируется. Т.е.
если передавать 145905, то искать свой сигнал надо
около частоты 29445. Во-вторых, вследствии этого
самого эффекта, частота может значительно
изменяться, иногда до 10 кГц. Поэтому вхождение в
связь осуществляется дедовским способом: в
телеграфе передаем серию точек и "наезжаем"
своим передатчиком на частоту корреспондента, В
SSB - это длинное "Аааааааа" и тот же принцип -
"наезд". И происходит это, как вы уже знаете,
не по причине низкой культуры, а потому что
другим способом настроиться на одну частоту с
корреспондентом невозможно. Ну, на самом деле
рассчет Доплера существует, но он настолько
приблиизителен, что для практических целей
используется описанное выше действо. Более того,
особенно при работе 435/145 мГц за время QSO
приходится несколько раз подстраиваться и вам и
корреспонденту на выбранную для проведения
связи частоту. Вот такой коварный Допплер....В
зависимости от предполагаемой
продолжительности связи (как DX на КВ) передается
или только рапорт и WW locator, либо по желанию имя и
QTH. Если вы чувствуете что не задерживаете
корреспондента (никого кроме вас двоих не
слышно), можно и поболтать. Соответственно, на
следующий день вы снова захотите послушать
работу радиолюбителей через спутник, да не тут то
было. Oscar-7 сегодня работает в моде В, т.е.
принимает в участке 435,125-435,175, а передает на
145,975-145,925. Таким образом, если у вас нет ничего на
145-435 то стоит об этом подумать. Самый хороший
вариант трансивер специально созданный с
возможностью работы через спутники, т.е имеющий
два(а то и три) независимых трансивера в одном
корпусе, управление передатчиком и валкодером
как правило предоставляется одному из
трансиверов, но может переключаться на другой.
Это MAIN и SUB. Например Kenwood TS790A или Yaesu FT847. Не такой
удобный, но всё еще работоспособный вариант
трансиверы типа FT897D, Icom7000 и другие. имеющие
возможность работы сплитом, вернее cross-band на
диапазонах 144/430 мГц.
Ну вот, вы вооружены
первоначально необходимыми знаниями для того
чтобы попробовать послушать работу
радиолюбителей через спутник AO-7 и оставить
сообщение о том, что слышали в онлайн логе Oscar-7. О
следующих шагах мы поговорим позже. 73! UY2RA
Орбитрон для HAMов
Ну вот, мы поговорили про
то что можно послушать работу радиолюбителей
через спутники, в частности через самый
доступный Oscar -7. Если вы не обратили достаточного
внимания на то, что время "пролета" и азимут
на спутник надо знать точно, то вряд ли ваши
попытки были успешными. Залог хорошего приема
сигналов со спутника знание перечисленных выше
величин. Угол места (высота спутника над
горизонтом в градусах) - тоже вещь хорошая, но для
нас, среднестатистических "совковых"
непринципиальная. По причине того, что поворотки
есть не у всех, а поворотки в вертикальной
плоскости - у единиц. Так что же можно сделать для
увеличения эффективности вашего приемного

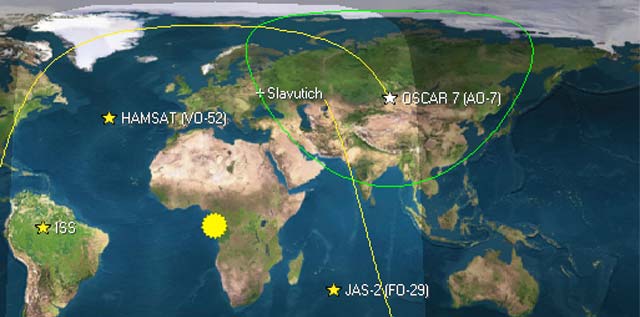

комплекса? Первое - это программа расчета орбит
спутников. Она не одна, но самая популярная и
доступная - Орбитрон написанная Себастьяном
Стоффом из Польши. Соответственно сайт http://www.stoff.pl/ Оттуда
программу можно скачать, есть прекрасно
русифицированный вариант. Так что подробное
описание здесь не потребуется. Прочтете всё сами
внутри программы. Если вы богатенький Буратино
или знаете где он закопал денежки, можете
прикупить драйвер управления антенной и
программа будет еще и отслежиать направление на
спутник. Но, всё по порядку. Программа
становится,и, естественно спрашивает с какого
места будем наблюдать за спутником? Т.е.
определенно потребуется сказать ей координаты и
высоту над уровнем моря. Можно не говорить, но
тогда программа явно ошибется. Не менее важно
указать программе разницу часов между вашим
местным временем и UTC. Кстати, очень важно, при
расчете орбит программа выдает местное время при
расчете орбит только если вы её об этом
попросите. И не запутайтесь! При переключении
формата местное UTC обязательно дайте команду
пересчитать орбиты. Следующие грабли, на которые
можно неосторожно наступить - это небрежное
отношение ко времени, которое считает ваш
компьютер. Для контестмэнов это замечание
лишнее, они внимательно следят за тем, чтобы
компьютер синхронизировал время по интернету, а
все остальные могут просто не заметить, что комп
отстал по времени на 5-10 минут. Вполне достаточно
чтобы не совпасть во времени с летящим спутником.
Такой же (печальный) результат может наступить,
если вы не обновите данные корректировки орбит.
Данные, "зашитые" в инсталляции программы
могут оказаться очень старыми. но тут есть
сложности. Самый хороший способ - обновлять
орбиты на сайте автора. Обновляется один файл,
содержащий орбиты спутников, которые можно
увидеть, радиолюбительских, научных и погодных.
Вообще-то файлы предлагают обновить многие
сайты, но в одних это неудобно по причине
необходимости регистрации, в других данные
только специфических спутников, в третьих просто
старые данные. Да еще и не шибко до них достучишся
чтоб качнуть... Одним словом я имею несколько
командыных строчек для обновления. Ну, я думаю
что вы прочли как вообще загрузить TLE файлы. Ну да,
это главное меню - настройки (скрещенный молоток
и гаечный ключ (не спутайте с серпом Хи) -
oбновление ТЛЕ создайте (если нет ни одной) или
редактируйте, если есть, или добавьте новую
группу. Например All и пропишите ей (для того чтоб
прописать - кнопка листок блокнота) http://www.stoff.pl./ Но иногда
хочется послушать чего-нибудь эдакое... Ну там
что-нибудь другое.. Или если не ладится. Тогда
прописывайте хитрые линки, которые берут
сведения на сайтах требующих регистрации через
анонимные прокси: (не воспринимайте это как
прямые ссылки - это текст который вам надо будет
ввести )
http://www.cgi/http://celestrak.com/NORAD/elements/visual.txt www.cgi/http://celestrak.com/NORAD/elements/amateur.txt www.cgi/http://celestrak.com/NORAD/elements/iridium.txt http://www.cgi/http://celestrak.com/NORAD/elements/tle-new.txt
Нужную вам группу SAT пропишете, я надеюсь,
сами. Я зарегистрировался на сайте space Truck, но у
меня возникает какая-то ошибка, скорее всего мои
ограничения по кукам сайту не нравятся, поэтому
он прерываетт обновление и вежливо рекомендует
обратиться на сайт чтобы выяснить причину. Это у
автоответчика-то? Hi. Одним словом выполняйте мои
рекомендации и всё у вас заработает. Не забудьте
реально запустить update - нажать на кнопочку
земного шара с желтой молнией. По обновлению
данны, если конечно всё завершилось
благополучно, программа отрапортует что всё ОК.
Можно выставить желаемое время - местное или UTC и,
наконец, запустить расчет. Только не радуйтесь.
Вы забыли поставить галочки (в окне справа) для
каких спутников считаь орбиты. Хи. Шучу, конечно.
Если не забыли - полный вперед. Чтобы потом не
рыскать в трех десятках посчитанных орбит,
предварительно поставьте галочку "Требуется
освещение" (Настройки расчета). Программа
почситает вам все следующие от момента расчета и
до "темноты" орбиты указанных вами
спутников. Ну, далее по опыту. Спутники
появляющиеся над горизонтом на 3 минуты нам
неинтересны (пока), появляющиеся, но не
поднимающиеся по углу места более чем на 5
градусов тоже. Просто не дострелим. Эти параметры
советую сразу выставить в параметрах расчета.
Все остальное дело удачи - как будут крутиться
антенны спутников, как будет крутиться ваша
антенна и какое оборудование у вас используется.
Я пожелаю вам, чтобы всё крутилось вокруг вас.
Егор UY2RA.
Работа в FM mode спутник AO-51
Ну вот мы вооружены программным обеспечением (в основном Orbitron) для расчета орбит спутников, познаниями о том, как можно прослушать работу радиолюбителей через спутник, есть даже радиостанция на два диапазона. Да вот только это обычная "ручная" handy, как говорят, или "болтушка" с "резинкой" что в переводе на русский язык означает малогабаритную радиостанцию с небольшой гибкой антенкой. Мощность таких радиостанций в большинстве случаев 5 ватт, а вот с модами (режимами радиосвзяи) нам не повезло: только FM. Вах, вах. вах, скажете вы, как же мы будем работать через спутники? Всё в порядке, камрад, будем работать. Для начала следует составить список спутников, которые работают в FM режиме. Их, на сегодня, (из тех что имеют приемлимые орбиты) четыре: ECHO (AO-51), SAUDI (SO-50), AMRAD (AO-27) и SUMBANDILA (SO-67). Почти все они требуют сигнал поднесущей (низкочастотный тон лежащий за пределами полосы пропускания канала речи, т.е. ниже 300 Гц, "услышав" который радиостанция включает режим двухстороннего обмена) , так называемый CTCSS сигнал. Сделано это не для того, чтобы осложнить нам жизнь, а для того чтобы бортовой комплекс включался действительно только тогда, когда это нам нужно, а не от помехи, или случайного сигнала (запас электроэнергии на борту ограничен). Частоты CTCSS, приема (DOWNLINK) и передачи (UPLINK) мы уже приводили, посмотрите, пожалуйста, несколько постов назад есть список "живых" спутников и данные про них. Безусловный лидер по популярности - ECHO. К описанной нами ручной радиостанции достаточно только внешней антенны и мы готовы провести связь: нет необходимости долго "тыкать" по кнопкам выбирая нужный тон CTCSS и вращать могучую антенную систему. Для первой связи вполне достаточно какой-нибудь колинеарной антенны на два диапазона 145/435 мГц. Теоретически. Практически тоже, но очень редко. Проблема в том, что мы не одни такие умные. Как только спутник покажется над горизонтом, "акулы" среди любителей поболтать через спутник быстренько развернут свои дальнобойные антенны, включат свои многоваттные усилители и лучшее , на что вы можете рассчитывать, это услышать кусочек своего позывного в коротких промежутках их разговоров. Послушать запись FM QSO через спутник АО-51: файл 246 кБ формат мр3 1 мин. 44 сек.
После

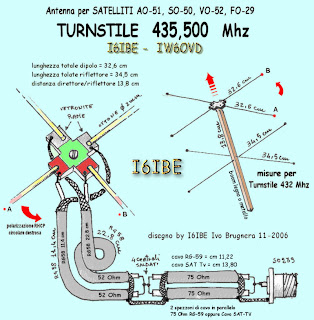

того как вы посмотрели АНТЕННУ ( RN6BN. Еще один
ракурс http://quad.ru/image.php?r=935
вы поймете, что затраты времени (или денег) на
приобретение 3-х или 5-ти элементной
двухдиапазонной антенны - ничто. Есть варианты с
"ручным управлением", как например у FR1GZ. В
нашем случае это то что доктор прописал.
Самые благоприятные орбиты - это когда
спутник пролетает или восточнее вас или прямо
над вами. Плотность радиолюбителей
интересующихся связями через спутники восточнее
вас значительно ниже нежели западнее. Хи. Ну
теперь немного операторского мастерства. Не
пытайтесь "перекричать" работающие
радиостанции. Лучше пытайтесь быстро и точно
вклиниваться в паузы, если таковые будут. Часто
по очереди проводят QSO несколько пар
радиолюбителей. Ну, итальянцы итальянцы везде,
поэтому если в канале есть пара итальянцев - пауз
не будет. Соответственно связи тоже. Тогда можете
дождаться момента, когда спутник пролетает прямо
над вами (вы король бензоколонки) и тогда
отыграться. В любом случае надо быть максимально
кратким - канал один в радиусе примерно 2000 км, а в
эфире не одни итальянцы.<br> Ну и теперь
практические советы. На сайте черниговского
радиолюбительского сообщества неоднократно
приводились чертежи антенн на диапазоны 145/435
(спасибо RZ9CJ). Изготавливается такая антенна в
течении нескольких часов. Как говорят
конструкция выходного дня. Всё. Желаю вам хорошо
повеселиться. Продолжение следует. 73!
Самые благоприятные орбиты - это когда
спутник пролетает или восточнее вас или прямо
над вами. Плотность радиолюбителей
интересующихся связями через спутники восточнее
вас значительно ниже нежели западнее. Хи. Ну
теперь немного операторского мастерства. Не
пытайтесь "перекричать" работающие
радиостанции. Лучше пытайтесь быстро и точно
вклиниваться в паузы, если таковые будут. Часто
по очереди проводят QSO несколько пар
радиолюбителей. Ну, итальянцы итальянцы везде,
поэтому если в канале есть пара итальянцев - пауз
не будет. Соответственно связи тоже. Тогда можете
дождаться момента, когда спутник пролетает прямо
над вами (вы король бензоколонки) и тогда
отыграться. В любом случае надо быть максимально
кратким - канал один в радиусе примерно 2000 км, а в
эфире не одни итальянцы.<br> Ну и теперь
практические советы. На сайте черниговского
радиолюбительского сообщества неоднократно
приводились чертежи антенн на диапазоны 145/435
(спасибо RZ9CJ). Изготавливается такая антенна в
течении нескольких часов. Как говорят
конструкция выходного дня. Всё. Желаю вам хорошо
повеселиться. Продолжение следует. 73!А что с полярицацией (или про антенны)
В прошлый раз (вчера) мы поговорили о том как проводить sat qso в FM моде. При этом в рекомендациях упоминалось про антенны "ручного привода". Вещь хорошая, зарекомендовала себя хорошо, но при проведении связей (или при попытке проведения связи) мы точно ощущали что даже если держать такую антенну точно в направлении спутника и не двигаться вообще, то замирания, или, как говорят профессионалы, феддинги основательно потрят нам качество связи. А если корреспондента слышно не очень, если мы, например, работает не через FM ECHO, а через транспондер неблизко летящего AО-7 или FO-29, то связь может перейти в разряд игры "Угадай-ка позывной" . Дело в том, что спутники вращаются. Непредсказуемо. Соответственно любая антенна, даже ненаправленного действия, имеет минимумы излучения. Плюс ко всему, сигналам УКВ и тем более СКВ свойстенны, кроме обычных замираний, еще и повороты поляризации. Ну про поляризацию, я надеюсь, особо объяснять не нужно - препендикулярные друг относительно друга электрические и магнитные волны ориентированны еще и относительно земли. Например, если перпендикулярно земле волны электрические, а магнитные, соответственно паралельны ей, то поляризация вертикальная и наоборот. Лучший вариант - это когда и передающая и приемная антенны имеют одинаковую поляризацию (да простят меня великие специалисты, пишу для любителей), например с обоих сторон GP, или GP и квадраты с вертиальной поляризацией, или с обоих сторон Yagi элементы которых перпендикулярны Земле и т.д. Но даже в этих случаях в зависимости от расстояния и сред, через которые проходят радиоволны (состояние Ионосферы, например солнечный ветер, атмосферы, например дождь или сильная облачность) поляризация вращается относительно земли и относительно нас, на ней стоящих.
В условиях
радиообмена низкоэнергетическими сигналами,
короче слабыми настолько, что под влиянием
описанных выше факторов временами они пропадают
вообще, если нам удасться сделать антенну
нечувствительную к изменению поляризации,
имеющую круговую поляризацию, то мы будем
иметь преимущества перед радиолюбителями такой
хитроф антенны не имеющими. Физический смысл
в том, что в одном и том же месте пространства
располагаются две одинаковых антенны,
повернутые друг относительно друга на 90 градусов
- одна вертикальноя поляризации, другая
горизонтальной, впрочем это зависит от того как
мы антенну держим. Хи. Сложность только в том что
надобно повернуть фазу
излучаемого(принимаемого) сигнала на 90 градусов.
Ну и, конечно, не забыть о том, что нам нужно
получить всё в одном флаконе - т.е. разъеме. Не
мудрствуя лукаво предлагаю вашему вниманию
антенны ручного привода на 144 и 430 мгц (спасибо что
нашел и прислал Леониду UT5RL) от пары итальянских
друзей I6IBE и IW6OVD.
На рисунке 1 видно, что после разъема идет коаксиальный трансформатор из четвертьволновых отрезков, который просто согласовывает сопротивление кабеля в сопротивление двух паралельно включенных полуволновых диполей-вибраторов (на рисунке видно, что есть еще и рефлекторы) , т.е. трансформатор 1:2, вернее 2:1 . Далее одна антенна запитана четвертьволновым отрезком, а вторая - полуволновым, что приводит в повороту фазы излучаемого (принимаемого) сигнала на 90 градусов. И всё. Т.е выигрыша по услинению, по сравнению с двухэлементной Ягой нет, но теперь нам все равно как "крутится" поляризация сигнала. Мы её не ощущаем. В нашем, космическом, варианте - это огромный плюс. На втором рисунке то же самое с размерами для 435 мгц. Обратите внимание - для трансформатора сопротивлений на обоих рисунках приведены две длинны. Пусть это вас не смущает, вторая длина для итальянского телевизионного кабеля, у него коэффициент укорочения отличный от RG-58. Главное отрезки должны быть одинаковые (ну и по длинне тоже). Антенны лучше использовать раздельно (можно на одной траверсе, но на расстоянии одна от другой. Лично я считаю что два кабеля - преимущество, хотя можно использовать дуплексер. После всего прочитанного и понятого возникает ощущение дежавю - всё это мы уже проходили на КВ: хочешь иметь связь - надо постараться. Но удовольствие от конечного результата стоит того.
Спутниковый DXing
Ну вот мы уже провели не один десяток связей через летающие спутники и МКС в CW, SSB, RTTY и даже SSTV моде. И, как обычно это бывает, стали подумывать: а не "дотянуться" ли нам до какого-нибудь DX? Еще вчера я сказал бы давайте попробуем Японию. Сегодня я не уверен. Но, выражая соболезнования Японии, по крайненй мере сейчас слышу на 21 мгц CQ DX de JS1JTX, значит жизнь не остановилась. Поэтому разбираться будем на примере попытки "достать" Японию. Первым делом вспомним события последних дней: будучи неудовлетворенными качеством связи, мы прикупили (или сделали сами) устройство управления антеннами в горизонтальной плоскости (хотя бы) и усовершенствовали своё антенное хозяйство хотя бы до 5/9 эл. Yagi на 145/435 мгц. Т.е. привели свою техническое состояние до "среднеобнадеживающего".
Как и прежде, наш надежный помощник компьютер
и вложенный в него интеллект Sebastian Stoff - Orbitron,
поможет нам выбрать спутник и время для попытки.Просматривая данные орбит спутников, ищем максимально высоко летающий спутник (апогей-перигей). На сегодня это АО-7 с данными а/п 1440х1459 км. Т.е.диаметр круга радиовидимости на Земле самый широкий. Второй спутник, через который можно попробовать - JAS-2 (FO-29) с апогеем 1322 км . Далее используя симуляцию движения АО-7 по орбитам, находим орбиту и время, на которой спутник займет место посредине между нами и Японией. Лучше это делать в не меркатор проэкции, а в азимутальной, как на нашем рисунке. Сразу же отбраковываем орбиты, приходяшиеся на то время, когда в Японии ночь. Вряд ли наши CQ-JA будут кем-то услышаны в Японии глухой ночью.
После этого в параметрах
расчета проверяем каков угол места для
спутника в этот момент. предварительно, для
расчета, мы опустили эту планку до уровня 3
градуса. Если ваши антенны подняты высоко над
землей, и ваш QTH расположен высоко над уровнем
моря (например у меня всего 138 метров), то вы
можете попробовать и меньшее значение, но
среднестатистическому украинцу лучше этого не
делать. Hi Теоретически, можно задать угол места
даже отрицательным, связь возможна, но на
практике вероятность тоже приближается к
отрицательному диапазону...Хи
Таким образом, как
говорил Ходжа Насреддин, если звезды
расположатся соответствующим образом, мы можем
повернуть антенны в нужную сторону, в нашем
случае это 54 градуса, и с трепетом ожидаем
магических 2-3 минут расписания, на протяжении
которых возможна связь. При определенном везении
и настойчивости связи происходят. И часто.
Посмотрите сами лог
Оскара -7 http://www.planetemily.com/ao7/ao7log.php
и убедитесь, что каждые сутки происходит десятка
три-четыре межконтинентальных связей через этот
спутник. Если получается у них, почему не
выйдет у нас? Теперь мы хотим провести QSO с
американским континентом. Методика уже
отработана, как говоря, терпение и труд всё
перетрут. Поэтому желаю успеха. Попробуйте.
APRS
system
Если нам надоело проводить обыкновенные связи через спутники и МКС, уже неинтересно связываться в пакет моде с бортовой ББС космического комплекса, можем перейти к проверке прикладного назначения системы APRS - передача сигналов бедствия или иных сигналов с точными координатами точки отправления сигнала. Если по чесному, то система работает в содружестве с GPS, но если его у вас нет, можем сгенерировать эту служебную информацию с помощью преобразования своих точных координат. Если указать их с секундами, то точность с которой APRS отметит вас на карте будет порядка 20 метров. Правда при наложении на реальный план города мой дом "съехал" на юго-восток метров на 40. Уж не знаю кто врёт, думаю план.
Справка. APRS - разновидность цифровой-ПАКЕТНОЙ любительской радиосвязи. Протокол APRS разработан WB4APR Bob Bruninga в 1992г. http://www.aprs.org/ С помощью этого этого вида радиосвязи передается информация о местонахождении любого объекта на котором имеется аппаратура с системой APRS, а также информация с WX (погодных станций), передача коротких сообщений в виде СМС между APRS станциями и возможность передачи сообщений на почтовые ящики (email). Каждый объект обозначается специальными символами и нумерацией (simbol, ssid), при помощи которых данную станцию или объект можно увидеть на картах в программах использующих протокол APRS. Например UY2RA - это я за клавиатурой, UY2RA-8 это BBS на моем компьютере, UY2RA-4 - digipeater со спутника на Чернигов и т.д.
Ну
давайте, наконец, поработаем со станцией RS0ISS
(если не забыли - это позывной Международного
Космического Комплекса). Ниже скриншот монитора.
Черным цветом печатаются служебные сообщения,
зеленым - то что передают радиолюбители, красным
отмечено повторение МКС (ретрансляция) наших
пакетов.
Fm UY2RA To CQ Via RS0ISS-4* <UI pid=F0 Len=35 >[09:58:41]
OM3WRD: Hello George Ukraine KO51IM
Fm UY2RA To CQ Via RS0ISS-4* <UI pid=F0 Len=60 >[09:58:46]\
=5131.17N\03045.00ES WW Loc KO51IM north of Ukraine {UISS52}
Fm RS0ISS-4 To CQ Via SGATE <UI pid=F0 Len=51 >[09:58:53]
ARISS - International Space Station (BBS/APRS on)
Fm UY2RA To CQ Via RS0ISS-4* <UI pid=F0 Len=35 >[09:59:05]
OM3WRD: Hello George Ukraine KO51IM
Fm RW6HP-6 To CQ Via RS0ISS-4* <UI pid=F0 Len=51 >[09:59:08]
=4448.15N/04409.25EyCQ CQ CQ Via Satellite {UISS52}
Fm UY2RA To CQ Via RS0ISS-4* <UI pid=F0 Len=20 >[09:59:30]
RW6HP: привет Анатолий
Fm RW6HP-6 To CQ Via RS0ISS-4* <UI pid=F0 Len=80 >[09:59:38]
Op.:Anatoly QTH:Budennovsk TRX:ic-706 ANT:6 el yagi
Fm UY2RA To CQ Via RS0ISS-4 <UI pid=F0 Len=21 >[09:59:59]
RW6HP: OK Anatoly TNX
Fm UY2RA To CQ Via RS0ISS-4 <UI pid=F0 Len=21 >[09:59:59]
RW6HP: OK Anatoly TNX
Fm UY2RA To CQ Via RS0ISS-4 <UI pid=F0 Len=54 >[10:00:47]
RW6HP: OK Anatoly TNX yestarday was sent QSL to you
Fm UY2RA To CQ Via RS0ISS-4 <UI pid=F0 Len=54 >[10:00:45]
RW6HP: OK Anatoly TNX yestarday was sent QSL to you
Fm UY2RA To CQ Via RS0ISS-4 <UI pid=F0 Len=49 >[10:01:06]
:Heard :OM3WRD,YU7RD,OK2BPU,RV4CQ-6,RW6HP-6,SP1TMN-6,DL8RCB-6{UISS52}
В данной цитате из лога видно, что по крайней мере две станции передают сообщения и координаты APRS: это RW6HP-6 и UY2RA. Вместе с координатами передается SMS (emergency) сообщение. Все сообщения от и для UY2RA за 2 дня можно посмотреть на сайте www.findU.com http://www.findu.com/cgi-bin/msg.cgi?call=uy2ra
Ну вот, APRS "съел" наше сообщение например, об аварии на трассе Чернигов-Киев, тут же наше СМС попадет тому, кому мы его написали и на карте финдукома появиться ваша точка. Ссылка на графическое отображение сегодняшних "витков" APRS МКС http://www.findu.com/cgi-bin/dmap.cgi?zoom=1&offsetx=960&offsety=120&map=europe.mp&scale=1.50&last=24&maplist=master.txt&width=640&height=480&click.x=0&click.y=0. Ну, конечно, нужно назвать позывной который нас интересует. (Если наберете UY2RA посмотрите мою активность в логе МКС). Если нужна точная привязка, тогда лучше посмотреть гуглевый вариант (cсылка на ресурс контроля конкретного SSID в данном случае UY2RA). http://www.findu.com/cgi-bin/find.cgi?call=uy2ra
Если убирать ZOOM то на карте можно найти
своих ближайших соседей и съездить к ним в гости.
Мы продолжим рассказывать попозже, а если не
терпиться, можно почитать в интернете самому.
Русскоязычный
источник ссылок http://www.radioscanner.ru/forum/topic19280.html
Cамый толковый из украинских сайтов по моему
http://uu4jlm.com/
МКС RS0ISS station
Сегодня у МКС (RS0ISS) несколько удобных орбит подряд. Слышно было
:Heard :SQ1PSH-7,OM3WRD,OK2COS,US5QM,UT4QU,OK2BPU,UR4QS. Причем SQ1PSH-7 как выяснилось по кординатам отправки где-то рядом ездит: всего 13 км на запад от меня. Видимо у него GPS+APRS. Текстом QTH дает Charnobyl, Prypiace, Slawutich. Я ему через МКС передал телефон, но похоже он его не принят, спутник уже улетел. Он не очень хорошо поляка слышал. Кому интересно, подробнее в Жизнь области. Завтра послезавтра там будет материал как настроить компьютер и радио (без TNC) на 144 для того чтобы появиться на МКС канале. А пока - МКС и антенна 144 мгц
SOFT kiss HARD
Ну, кажется пришла пора рассказать как правильно подключить свою технику на работу через диджипитер МКС. В засисимости от того какой у вас трансивер проблемы могут возникать, а могут не возникать. Если вы абсолютно уверены в своей антенной технике, видите по показаниям SWR-метра что в антенну направляется что-нибудь около 5-10 ватт, программа которую мы используем (в данном случае UISS, хотя всё описанное ниже справедливо абсолютно для всех программ, так как касается "железа") настроена правильно, мы даем CQ через RS0ISS-4, а связи нет, значит проблема в уровнях сигналов, которые мы подаем-принимаем с трансивера на SV2AGW engine. Дело в том, что звуковая карта правильно обрабатывает аудиосигналы если они не искажаются. Т.е. уровни сигналов на самом деле критичны. Особенно трудно их регулировать если подавать на микрофонный разъем трансивера. Дело в том, что в разных моделях трансиверов сигнал с микрофона обрабатывается фильтрами, компрессорами, ограничителями и еще бог знает чем в завсисимости от изобретательности конструкторов. Поэтому самый хороший способ - подача аудиосигнала прямо на модулятор трансивера, через АСС порт. В некоторых трансиверах есть даже по нескольку АСС. Например в Icom7600 2 разъема АСС, в KenwoodTS790A - 1 и
т.д. Главная проблем при этом состоит в
том, что уровень аудио должен в точности
соответствовать отмереному производителем. Это
примерно 250 mV. Поэтому в нашем случае, когда мы
"суём" на вход модулятора выход наушников с
компьютера, совсем не факт что регулятором
громкости мы сможем ослабить сигнал до нужной
величины, тем более что выходное сопротивление
"гнезда" очень маленькое, а подаем мы его на
нормированный разъем с Rвх примерно 600-1000 Ом. Немаловажно при этом знать, что
на эти наши аудио цепи не "наводится"
ничего модулированного от нашего передатчика
(или фидера). Поэтому на аудиолинии передачи
очень даже желательно иметь ВЧ развязку - три
четыре витка на ферритовом колечке (лучше
проницаемостью ВЧ20-50, но эффект даст любое) и
конденсатор, который не будет вносить чаcтотных и
фазовых искажений, т.е. меньше 10000 пф. Зачем
делитель напряжения, я думаю, объяснять не надо.
Там принципиален только номинал резисторов оба
по 600-800 Ом.
Таким образом мы гарантированно сможем отрегулировать необходимый уровень аудиосигнала на входе модулятора трансивера. Аналогичный делитель желательно поставить на входе звуковой карты, так как аудио выход на АСС тоже отмерян и не маленький. ВЧ фильтр при этом не нужен. Дальше всё по инструкции. 100% поможет. По крайней мере качество (эффективность) связи возрастёт в любом случае.
Мой SAT диплом
Вот и пролетел месяц апрель. С трудом выполнил условия диплома "50 лет первому полёту человека в космос". Космический диплом, я думаю, надо выполнять через космос. Чесно говоря думал что не получится. Проблема в следующем: чтобы набрать необходимые 1961 очко нужно провести связи через ретрансляторы искусственных спутников земли порядка 100 связей, но без повторов, т.е. с сотней корреспондентов. А это нелегко. 5-7 позывных присутствуют всегда и на всех спутниках, еще по 5-7 человек постоянно можно услышать на их любимых спутниках, остальное не прогнозируется. К сложностям можно отнести и то, что даже когда спутник высоко, и слышно прилично, станция постоянно дрейфует по частоте из-за эффекта Допплера. Приходится постоянно "догонять" корреспондента, причем так часто, что иногда это 5-7 раз на протяжении QSO. А иногда, когда спутник повернется к тебе "задним" лепестком антенны себя не слышишь совсем, вернее слышишь только присутствие своего сигнала, т.е. работаешь наугад, вслепую. :-). Послушать один виток (несколько связей) через спутник VO-52.
И всё это только в апреле месяце, т.е. за 30 дней. Таким образом не факт, что удасться набрать необходимое количество корреспондентов. Тем более, что по 10 очков давали только Россия, США и Китай. Остальные 4-6-8. У меня всё осложнялось еще и тем, что начиная с 22 апреля я был сильно занят подготовкой, а затем и выездами - эксапедициями EN25R. Об этом уже много писалось, повторяться не буду, но старание и труд всё перетрут. Встать пораньше к "удобной" орбите, или наоборот, дождаться её и лечь в три часа ночи, всё знакомо по коротким волнам. Однако шарм космичесого звука подстёгивал мой интерес. И вот долгожданное удовлетворение - в логе очков на сумму 1974. Пусть вас не смущают "простые" европейские позывные в логе. Попробуйте сами! Диплом может и не получите, но удовольствие - точно.
P.S. Диплом "50 лет
первому полёту человека в космос" только через
спутники №1 - UY2RA http://uarlaward.ucoz.com/
| дата время | Позывной | mode | Sat | Очки | Mult | всего |
| 01.04.11 0:00 | F5APQ | CW | AO-7 | 8 | 3 | 24 |
| 01.04.11 4:04 | UA0QJ | CW | AO-7 | 10 | 3 | 30 |
| 01.04.11 5:55 | F1DOI | CW | AO-7 | 8 | 3 | 24 |
| 01.04.11 7:51 | EA3GP | SSB | AO-7 | 6 | 3 | 18 |
| 02.04.11 8:38 | F0FIG | SSB | AO-7 | 8 | 3 | 24 |
| 02.04.01 8:40 | IZ8NKY | SSB | AO-7 | 6 | 3 | 18 |
| 03.04.11 5:55 | DL1AH | CW | AO-7 | 6 | 3 | 18 |
| 04.04.11 6:11 | UA9FFF | SSB | VO-52 | 10 | 3 | 30 |
| 04.04.11 6:17 | SP6BNG | CW | VO-52 | 4 | 3 | 12 |
| 04.04.11 8:41 | F0FVK | SSB | AO-7 | 8 | 3 | 24 |
| 04.04.11 12:10 | RA9CEP | FM | AO-51 | 10 | 3 | 30 |
| 04.04.11 12:10 | UA9MQ | FM | AO-51 | 10 | 3 | 30 |
| 04.04.11 12:14 | UT4QU | CW | AO-7 | 8 | 3 | 24 |
| 04.04.11 12:20 | F4FWT | SSB | AO-7 | 8 | 3 | 24 |
| 04.04.11 17:07 | UA3EKX | CW | VO-52 | 10 | 3 | 30 |
| 05.05.11 10:00 | YO6VEB | FM | AO-51 | 4 | 3 | 12 |
| 05.05.11 10:00 | UT1EQ | FM | AO-51 | 8 | 3 | 24 |
| 05.05.11 3:55 | IZ8FAV | CW | AO-7 | 6 | 3 | 18 |
| 05.05.11 5:47 | RW3XL | CW | AO-7 | 10 | 3 | 30 |
| 05.04.11 6:23 | UN9L | CW | VO-52 | 4 | 3 | 12 |
| 05.04.11 6:25 | SP6BNG | CW | VO-52 | 4 | 3 | 12 |
| 05.04.11 6:32 | UZ2HZ | CW | VO-52 | 8 | 3 | 24 |
| 05.04.11 13:00 | UA9CS | CW | AO-7 | 10 | 3 | 30 |
| 05.04.11 13:08 | DG1EA | SSB | AO-7 | 6 | 3 | 18 |
| 05.04.11 17:27 | 4Z5LY | CW | VO-52 | 8 | 3 | 24 |
| 05.04.11 18:46 | IK1RAN | SSB | AO-7 | 6 | 3 | 18 |
| 05.04.11 18:49 | IW4DVZ | CW | AO-7 | 6 | 3 | 18 |
| 06.04.11 17:51 | EU6AF | CW | VO-52 | 0 | 3 | 0 |
| 06.04.11 17:54 | IK1FJI | CW | AO-7 | 6 | 3 | 18 |
| 07.04.11 5:29 | RK3DKU | SSB | VO-52 | 10 | 3 | 30 |
| 07.04.11 5:46 | IN3ZWF | CW | AO-7 | 6 | 3 | 18 |
| 07.04.11 12:59 | F2IL | CW | AO-7 | 8 | 3 | 24 |
| 07.04.11 16:27 | RA6AUK | CW | VO-52 | 10 | 3 | 30 |
| 07.04.11 16:30 | DL7UHF | SSB | VO-52 | 6 | 3 | 18 |
| 08.04.11 4:58 | OM3WRD | PACK | ARISS | 6 | 3 | 18 |
| 08.04.11 8:25 | F6FLE | SSB | AO-7 | 8 | 3 | 24 |
| 08.04.11 16:47 | RA3MD | CW | VO-52 | 10 | 3 | 30 |
| 08.04.11 16:48 | RT3A | CW | VO-52 | 10 | 3 | 30 |
| 09.04.11 3:30 | UA9AOZ | FM | AO-51 | 10 | 3 | 30 |
| 09.04.11 4:12 | IQ0GH | PACK | ARISS | 6 | 3 | 18 |
| 09.04.11 4:12 | DL8RCB | PACK | ARISS | 6 | 3 | 18 |
| 09.04.11 4:26 | RG50F | CW | AO-7 | 10 | 3 | 30 |
| 09.04.11 6:26 | RS3A | CW | VO-52 | 10 | 3 | 30 |
| 09.04.11 10:05 | SM2DUX | CW | AO-7 | 6 | 3 | 18 |
| 09.04.11 10:07 | RN3F | CW | AO-7 | 10 | 3 | 30 |
| 09.04.11 13:43 | 9A2ST | CW | AO-7 | 0 | 3 | 0 |
| 09.04.11 15:14 | UN7CY | CW | FO-29 | 4 | 3 | 12 |
| 09.04.11 15:29 | RK4WWQ | CW | VO-52 | 10 | 3 | 30 |
| 09.04.11 16:29 | F6HRO | SSB | AO-7 | 8 | 3 | 24 |
| 10.04.11 2:38 | RW6HP | PACK | ARISS | 10 | 3 | 30 |
| 10.04.11 2:39 | US1GBF | PACK | ARISS | 6 | 3 | 18 |
| 10.04.11 12:30 | UW3AA | FM | AO-51 | 10 | 3 | 30 |
| 10.04.11 17:32 | F3ZD | SSB | AO-7 | 8 | 3 | 24 |
| 10.04.11 19:30 | EA1NL | SSB | AO-7 | 6 | 3 | 18 |
| 11.04.11 5:19 | EA6SA | CW | AO-7 | 6 | 3 | 18 |
| 11.04.11 7:15 | IK8YSS | CW | AO-7 | 6 | 3 | 18 |
| 11.04.11 10:50 | UA0DBX | SSB | AO-7 | 10 | 3 | 30 |
| 11.04.11 11:04 | K3SZH | SSB | AO-7 | 10 | 3 | 30 |
| 11.04.11 13:03 | UA9UIZ | SSB | AO-7 | 10 | 3 | 30 |
| 12.04.11 6:23 | F5JLQ | CW | AO-7 | 8 | 3 | 24 |
| 12.04.11 6:58 | ON5NY | SSB | VO-52 | 6 | 3 | 18 |
| 12.04.11 7:00 | R3K | SSB | VO-52 | 10 | 3 | 30 |
| 13.04.11 7:15 | SM7BHH | CW | VO-52 | 6 | 3 | 18 |
| 13.04.11 7:21 | OK1BPU | CW | VO-52 | 6 | 3 | 18 |
| 14.04.11 6:13 | YO2GL | CW | AO-7 | 4 | 3 | 12 |
| 14.04.11 0:00 | YO8BDW | FM | AO-51 | 4 | 3 | 12 |
| 14.04.11 16:55 | RW4WN | SSB | VO-52 | 10 | 3 | 30 |
| 14.04.11 17:15 | IW6OWD | SSB | AO-7 | 6 | 3 | 18 |
| 15.04.11 13:10 | LZ1KG | FM | AO-51 | 4 | 3 | 12 |
| 15.04.11 13:10 | UB9AEK | FM | AO-51 | 10 | 3 | 30 |
| 17.04.11 14:12 | RG50D | CW | AO-7 | 10 | 3 | 30 |
| 17.04.11 19:55 | DL8MAI | SSB | AO-7 | 6 | 3 | 18 |
| 18.04.11 8:00 | OE5CTL | CW | AO-7 | 6 | 3 | 18 |
| 18.04.11 12:50 | IK8IVO | FM | AO-51 | 6 | 3 | 18 |
| 18.04.11 13:15 | OK2BPU | SSB | FO-29 | 6 | 3 | 18 |
| 18.04.11 17:10 | IZ1GRJ | cw | AO-7 | 6 | 3 | 18 |
| 19.04.11 9:12 | EI5EV | CW | AO-7 | 6 | 3 | 18 |
| 19.04.11 9:15 | OH8MBN | CW | AO-7 | 6 | 3 | 18 |
| 19.04.11 14:04 | IZ1IAD | SSB | FO-29 | 6 | 3 | 18 |
| 19.04.11 16:12 | DH8SL | SSB | AO-7 | 6 | 3 | 18 |
| 19.04.11 16:16 | IZ8JHD | CW | AO-7 | 6 | 3 | 18 |
| 19.04.11 19:50 | EA1BYC | SSB | AO-7 | 6 | 3 | 18 |
| 21.04.11 0:00 | SP9TTX | CW | AO-7 | 4 | 3 | 12 |
| 21.04.11 6:30 | OK2BW | CW | VO-52 | 6 | 3 | 18 |
| 21.04.11 6:55 | EA8HB | SSB | AO-7 | 6 | 3 | 18 |
| 21.04.11 6:58 | IW9HBY | CW | AO-7 | 6 | 3 | 18 |
| 21.04.11 8:37 | IW4BIF | CW | AO-7 | 6 | 3 | 18 |
| 21.04.11 8:43 | G1WPR | CW | AO-7 | 8 | 3 | 24 |
| 21.04.11 8:46 | GM4ILS | SSB | AO-7 | 8 | 3 | 24 |
| 21.04.11 10:28 | SQ9MES | CW | AO-7 | 4 | 3 | 12 |
| 21.04.11 10:30 | DJ8DT | CW | AO-7 | 6 | 3 | 18 |
| 21.04.11 14:02 | IK1SOW | CW | FO-29 | 6 | 3 | 18 |
| 25.04.11 4:43 | EA6SA | SSB | AO-7 | 6 | 3 | 18 |
| 1974 | ||||||
HAM SOUND
Как обычно, всё хорошее быстро кончается. Быстро пролетел низколетящий FO-29 с хорошим уровнем транспондера и(где-то отражаясь) с характерным space тембром. Но к сожалению, удалось только одно QSO в телеграфе с UN9L. Нет худа без добра, убедился в хорошей направленности своих(к сожалению неповоротных) антенн: как только спутник вылетел из "лепестка" диаграммы направленности - сигнал резко упал, вернее пропал. :-) Послушать виток FO-29
