31.12.2018

Бывает и так

Обычно тексты пишу я, а читают другие. А вот вчера и сегодня тексты пишет моя жена, а учу я :-) Подрядился к ней Дедом Морозом. За суп :-) Оказывается в детском саду труднее чем я предполагал. Полночи ушло на зубрёжку, а их, бедолаг маленьких, к утреннику муштруют две недели :-)  Короче  до послезавтра меня в эфире не ждите. Утренники :-)  С Новым годом, народ!

CQ: С Новым Годом

С наступающим Новым Годом!
 Я благодарен всем тем кто помогал мне делать это место в интрнете  местом хранения позитива: ругал меня, когда меня заносило и я клеймил позором то что мне не нравилось, поддерживали в трудное время, когда я думал прибить этот проект и, конечно, присылали мне материалы, фотографии и идеи. А помню, даже денег иногда. Но уже давно не жду денег, у самого куры не клюют :-) А вот если будете поддерживать этот проект и дальше, всегда найдётся что разместить для того чтобы вы зашли сюда и без политики, напряжения или, упаси боже, огорчения, почитали байки старого радиолюбителя. Или узнать что-то новое о казалось бы давно известном. А может и повторить что-либо из моих конструкций или идей. Они тоже тут встречаются :-)
Вот так должен выглядеть настоящий блоггер: приветливо и громко трубить о новостях и проблемах  :-)
Поздравляю всех с наступающим Новым 2019 годом!  Желаю всем без исключения в Новом году счастья, чтобы ушли проблемы, а радости (и деньги:-) не переставали приходить. Чтобы вас любили близкие и уважали все остальные. Желаю чтобы помимо личного счастья и благополучия ваших семей, в этом году вы достали всех DX, подтвердили все недостающие до вашего DXCC 9B страны, заняли достойные по вашему мнению места в соревнованиях, получили массу удовольствия от общения на наших круглых столах и чаще встречали знакомые  позывные на диапазонах!  73!

30.12.2018

Прохождение первых дней января

Все  видели любимые картинки виджетов прохождения и обратили внимание что солар флюкс индекс меньше 70. Это значит SSN меньше ноля.  Для радиолюбителей без киловаттов и огромных антенных стэков это печальные картинки. На практике это означает что десятка будет закрыта напрочь, 24 мгц очень маловероятно, если только оставлять на дежурный приём СВ радио. Граничным диапазоном будет фифтин. Там будут возможны связи с радиостанциями не ближе 1000 километров и не далее 12000 с аккуратными бананообразными провалами.  Всё только в дневное время и только в юго-западном направлении.
Диапазон 18 мгц будет интересен тем, что интенсивность прохождения будет значительно выше (дальше слышно :-), но сильно фрагментированным по тому же бананообразному лекалу.  Понятно, что все только в дневное время. Уже после 15 часов по Киеву интенсивность слоёв F1 и F2 ослабевает и радиоволны перестают возвращаться на Землю:-(
Двадцатка будет не такой хорошей как раньше и очень зависимой от времени суток: максимально приятное для нас время за час-два до GrayLine и такой же период после. Понятно, что час или два - это то время которое мы сможем посвятить радио или нет, поэтому ориентируйтесь на автоматизированные системы контроля прохождения - кластеры, систему маяков или скиммер серверы.
Кстати, спасибо Александру Шовкоплясу VE3NEA за предоставленный на льготных условиях телеграфный скиммер которым я с удовольствием занимаюсь вот уже неделю. Так вот про вчера могу смело сказать что DX станций в вечернее время промониторено раз в 5 больше чем днём.
Участок 10 мгц будет вести себя в эти дни как дневной диапазон с максимумом прохождения на освещённой части северного  полушария в районе 12-14 часов киевского времени и невысокой активностью.  Как всегда лучшее время - сумерки. После наступления темноты еще час-два хорошо  будет слышно ЮВА.
На 40 метрах зоны уверенного приёма точно повторяют контуры тёмной стороны Земли.  Исключением останутся Карибы, США и юго-западная часть Южной Америки. Днём прохождение будет значительно скромнее  с минимумом около полудня по Киеву. Это вообще будет лучший диапазон по соотношению прохождение/продолжительность.

80-ка будет повторять те же манёвры и по времени и по интенсивности только в более скромных масштабах. А на южное полушарие радиоволны вообще доставать не будут.
Диапазон 160 метров будет самым безлюдным в эти дни - прохождение обещает быть очень слабым и располагаться будет правильной окружностью вокруг Славутича :-)
Тропо нам не светит, впрочем не только нам, всей Европе, поэтому тем, у кого радио выше 144 мгц можно посоветовать обратить внимание на спутники и EME - шансов провести связь будет больше.

29.12.2018

Субботняя карамель

Джон Ли Хукер. В памяти 1985-й, кафе "Лира", кто помнит, на Пушкинской (или Б.Бронной) и проектор на стену :-) Было хорошо :-) Как молоды мы были.......

25.12.2018

Когда хорошо подготовишся

Вот так светится праздничная ёлка в Славутиче.  Каждую из гирлянд я пропустил через свои руки, паяльник и тестер. И даже вешал на ёлочку (см. парой постов ниже).
Так же точно команда 3Y0I сидит в Кейптауне, отрабатывает противоаварийные тренировки и занимается антикоррозийным покрытием вертикалов. Потому что если где-то нарушится контакт, антенна перестанет быть многодиапазонной. Вот, кстати, перечень того, с чем они едут. Это даёт возможность надеяться, что я смогу с ними сработать со своим скромным усилителем.  Цитата:
3 x 2-element directional multiband Yagi antennas by Kohjinsha,
3 x 8-band verticals
2 x verticals for 80 and 160m bands
Sloper for 80 and 160m, elevated from a cliff towards ocean beach
Dipole antennas (backup)
Over 2km of coax
4 diesel power generators 6.5 kW each (+ backup)
4 transceivers (+ backup)
4 x 1.3 kW power amplifiers
For logging: military grade robust laptops by Panasonic Toughbook 2 x BGAN satellite modems Iridium satellite phones and communicators. Professional gear for image and 4K movies taken from the ground and air

23.12.2018

АО-91 сменил имя


   Привет читающий народ. С удивлением обнаружил что всеми любимый FM sat AO-91 сменил имя и теперь называется RADFXSAT   Так что если кто-то его потерял в TLE файлах Орбитрона - перекрестите. Сам нашёл не сразу :-)
 Слава богу что траекторию орбит не поменяли и Орбитрон всё еще правильно показывает направление :-)
RADFXSAT (FOX-1B)       [ A O _ 9 1 ]
1 43017U 17073E   18356.53124053  .00000859  00000-0  72409-4 0  9997
2 43017  97.7184 279.9130 0259549  18.7846 342.2728 14.78317780 58931
FOX-1D (AO-92)
1 43137U 18004AC  18356.60887558  .00000884  00000-0  40503-4 0  9997
2 43137  97.5117  59.6210 0010150 152.6069 207.5704 15.23096474 52394

22.12.2018

Субботняя карамель

UT0RM, Алексей : Эрик Клептон уже настраивается на Рождество))

Загадки больше нет:-)

Загадочное судно движущееся к Буве  идентифицировано (TNX  Alex VE3NEA) - это Polarsten, oceanographic research ship Polarstern (Germany)   Дело мастера боится :-)   Кстати, Александр сообщил и про судно 3Y0I - Winward   На той фотографии что они опубликовали  корабль отфотошопили, убрали бортовой номер и название. Сейчас он стоит на рейде Кейптауна
Поздравляю Алекса - теперь и он присоединился движению популяризации радиолюбительства в Украине :-)

20.12.2018

3Y0I : Подозрительно ;-)

Весь в тоске по Буве вступил в переписку с администратором (по связям с общественностью) 3Y0I на их сайте. Спрашивать о планах пока они не вышли из порта бессмысленно. Спросил про корабль. Я и раньше спрашивал, две недели назад. Ответ ниже.
George
DECEMBER 20, 2018 AT 7:55 AM
Sо gou out two week. Just now did You know name of ship?

REPLY
Admin
DECEMBER 20, 2018 AT 8:59 AM
Hello George, our ship name and tracking link will be announced when we leave Cape Town.

А вчера я заметил буксир или ледокол который идёт в южном направлении. Вчера я склонялся к тому что оно идёт к Южной Джорджии. На сегодняшней карте видно пройденный судном путь и сегодня уже не кажется, что оно идёт туда. Скорее на морской путь к Антарктиде. Или на Буве? Посмотрим завтра. К сожалению неизвестен порт прописки, поэтому трудно отследить сужебный траффик. Пока с КейпТауном судно не дружит, а напрямую принимать их трудно: пока судно не расшифровал.

Теневой Дед Мороз

А может быть коррумпированный Санта Клаус?     Одним словом настоящий Дед Мороз придёт позднее, а пока теневой Дед Мороз украшает ёлочку Славутича и заставляет её светиться :-) Высоко над землёй холодно.....

19.12.2018

Мотивацию никто не находил?

А то я потерял.  За неделю ни одной связи, если не считать APRS :-(  Радио, правда, все при деле. Пока я сам за столом не сижу, два приёмника мониторят и сдают на серевер морской безопасности две частоты (12577.0 и 2187.5 кгц), два в общественном пользовании как WEB SDR server UY2RA (SDRConsole V3) и два на УКВ - APRS point  и Черниговский эхо-репитер. Хочется хоть как-то ощущать, что не зря радио покупал..... :-(  А сам даже на сайты свои писать перестал. Гуляю с внучкой, на работу хожу, кошку дрессирую, а DX не слушаю. И спутники слушать перестал. Всё уже было в этой жизни.  Порадовал только Liverpool vs ManUnated! Красивая была игра.....
На сайте 3Y0I без перемен, но я на той же карте MarineTraffic увидел что на полпути между КейпТауном и Буве движется судно класса буксир или специальное судно (ледокол). Судя по тому что мне известно, что за фрахт судна заплатили, вполне вероятно экспедиция из порта вышла. А может и нет......   Завтра поверну антенну туда и попробую помониторить их радио.

17.12.2018

Bouwet

   За сутки  с помощью системы морской безопасности южнее Кейптауна не зарегистрированно ни одно судно движущееся к Буве.  Так что пока тихо.  Можете мониторить Кейптаун на 12577.0 PSK c помощью YaDD.
На сайте команды ничего нового касательно сроков и планов нет. Призы к спонсорству и описание FT8 :-(

16.12.2018

Тихий эфир

  Я бы сказал спокойный. Особого ажиотажа нет нигде. Все в ожидании Most Wanted Bouwwet.. Я получаю удовольствие от неторопливого общения в телеграфе всё равно с кем :-)   В среднем на две европейские станции приходится одна с другого континента. И большую часть из них назватьDX язык не поворачивается. Ну скажите, BY -DX?   Или  K9PPY ?  Или PY5ZHP ?  Кстати, очень колоритная фигура, посмотрите его на QRZ.COM
Получил огромное удовольствие потрещав про внуков с Luigi I1FLC. Половина на английском, вторая на остатках  того что дошло в разговорной речи в мою бытность в тамошних местах.
Благо в телеграфе ошибки можно списать на сокращения :-)  Правда иногда радуют уровнем станции типа 3B8DB. Аудио  связи телеграфом ниже. Если у вас Опера, разрешите ей FlashPlayer.
Поглядывая на мониторинг своего общественного WEB SDR увидел, что кто-то с Ривенщины (по IP) ищет в диапазоне  старого УКВ стереовещания 63-87 мгц в BFM  Дождался когда он освободит приёмник и сам посмотрел что там такое. Просто потрясная радиостанция "Путешествие в мир электронной музыки" ни одной секунды рекламы, релакс полный, качество в наушниках как на старой "Ригонде" !  Очень созвучно с картинами Чурлёниса, хотя станция белорусская, или кадрами подводного мира из фильма "Ихтиандр" - голубая бездна. Потом два часа камерной музыки, только объявляют оркестры. Ни слова про политику или бизнес. Понимают белоруссы, что культура в основе всего.  Делюсь, у меня слышно на 68.300.000 BFM. RDS, к сожалению, нет.
Спокойный вечер за радио - это прекрасно проведённое время. Я желаю его вам каждый день и много!

15.12.2018

Скоро всё случиться

Новый год к нам мчится..... Надеюсь все помнят Дискотеку Авария. По хорошему сегодня уже вторая половина дня второй половины месяца.  Все уважающие себя сайты уже переключились на Новогоднюю тематику.  Я тоже. Для тех, у кого нет возможности поздравить тех, кого он хочет на страницах новогоднего интернета объявляю акцию - принимаю поздравления для радиолюбителей и фотографии ваших новогодних улиц для размещения в новогоднем слайдшоу на этом сайте.

Субботняя карамель

"Теперь я нелегал"   Скажите, что андеграунд - неталантливо.   А мальчишка на драной гитаре  просто асс!

Для того чтобы "въехать" где то на середине посмотрите перевод с испанского - https://es.lyrsense.com/manu_chao/clandestino

Прохождение середины декабря

Начать нужно с физических величин, после чего добавить статистики:-)  Физика весьма скромная - Flux 71 SSN < 0 температура над Украиной в среднем от 0 до - 2. Это даёт такую общую картину :-( Граничный диапазон - 18 мгц. На нём еще возможна высокая активность радиолюбителей потому что будет слышно всё в южном направлении  далее 1500 км от Киева :-). Но крайние (дальние) зоны - Центральная Африка, север Бразилии и Таиланд и Вьетнам на востоке.
На двадцатке хорошее прохождение в дневное время в тех же территориальных пределах но гораздо стабильнее и лучше.  Впрочем лучше не значит хорошо. Для привычной нам двадцатки очень скромно.  Диапазон 10 мГц практически не отличается, разве что области прохождения простираются дальше  на территории  Gray Line и далее на 500-100 километров в темноту.
 Граничный диапазон для ночи - 10 мгц. Выше связи не будет вообще, а на 30 метрах возможны фрагментированные участки в юго-западном направлении. Последняя зона в этом направлении- ZD8.  Диапазоны 40 и 80 метров порадуют хорошими уровнями  в тёмное время суток.  Лучшим диапазоном по произведению качества прохождения на его продолжительность - 40 метров.  Слабее, но в меру хорошее прохождение будет на 80 и 160-ти метрах. Но дальние связи на этих диапазонах будут скорее исключениями, чем нормой.
Ну и, наконец,  чего можно ожидать в направлении юго-западной Атлантики и острова Буве в частности. Вероятность услышать 3Y0I, если они туда доберуться на этой неделе, представлена на графике. Не нужно быть академиком, чтобы понять что это отпечатки пальцев Gray Line. Имеет смысл слушать диапазоны 40 и 30 метров в тёмное время суток и уповать на удачу на ВЧ диапазонах во время прохождения Gray Line.  Но помните что это время может быть короче 15-ти минут :-(
На карте маринетраффик видно, что в районе Буве (белая точка) не наблюдается какого-бы то ни было судна. Видна трасса морских перевозчиков и береговой охраны (в основномм самолёты) на Антарктиду  да гораздо южнее в дрейфе круизная яхта Libra.

14.12.2018

14 декабря

Сегодня, 14 декабря «День ликвидатора». Эта дата в Украине отмечается с 2006 г . в связи с окончанием работ по вводу в эксплуатацию нового саркофага над 4-м блоком ЧАЭС.

13.12.2018

Мысли нужны руки

Ардуино - это не всегда идея или программный код.  Нужны также руки, которые умеют сверлить  акрил и  резать сталь. Красиво сказал :-) Но это не про мои руки :-)
У "Полнофункционального маяка на Ардуино" появляется тело - скелет, кожа и кости.  Подготовка к "засовыванию"  готового устройства в корпус :-)

09.12.2018

Сила мозга :-)

С меркантильным интересом влез в NAVTEL морскую службу поддержки и безопасности судоходства. При наличии антенн и приёмника можно детализировать информацию по любому судну до уровня представленного на рисунке. Можно нарисовать его маршрут за последний час, день, неделю..... Круто

А теперь информация для UR5RP и UR8RF. В акватории прилегающей к острову Буве на ближайшие полторы тысячи километров нет движущихся в его сторону судов за исключением загадочного судна про которое "нет сведений". Известно только то, что судно моторное и курс его 118 градусов, то есть на Буве. Скорее всего или военное (береговая охрана) или спасательное. Да к северо-востоку три рыбацких сейнера
Position Received: 9 hours, 52 minutes ago (2018-12-09 07:19 (UTC))
Vessel's Local Time: 2018-12-09 07:19 (UTC)
Area: SAFR - South Africa
Latitude / Longitude: -53.73853° / 0.5509633°
Status: Underway Using Engine
Speed/Course: 3.2kn / 118°
Короче радиолюбители туда еще не плывут. А когда поплывут, мы увидим.

08.12.2018

Следим за судами

Готовясь к контролю передвижения судна 3Y0I тестирую систему контроля за перемещением морских судов YADD. См. парой постов ниже. Работаетнеплохор, но конечно же полностью зависит от прохождения. Поэтому  приходится принимать на два приёмника.                        Обсудить можно на форуме -здесь
TIME: 2018-12-08 07:23:52 FREQ: 12577.0 DIST: 9009 Km
SYMB: 120 120 035 030 005 000 000 108 000 041 022 010 000 109 126 055 001 085 011 005 049 122 044 122 122
 FMT: SEL
 CAT: SAF
  TO: SHIP,353005000,Deryoung Shinestone, 3EAG5, Cargo
FROM: COAST,004122100,CHN,Shanghai Radio
 TC1: J3E TP
 TC2: NOINF
FREQ: --
 POS: 18.51°N 105.49°E
 EOS: ACK
cECC: 44 OK

TIME: 2018-12-08 07:26:17 FREQ: 12577.0 DIST: -- Km

TIME: 2018-12-08 07:56:15 FREQ: 12577.0 DIST: -- Km
SYMB: 120 120 000 052 050 000 000 108 023 050 060 030 040 118 126 126 126 126 126 126 126 117 064 ~~~ 117
 FMT: SEL
 CAT: SAF
  TO: COAST,005250000,INS,Jakarta Radio
FROM: SHIP,235060304,???
 TC1: TEST
 TC2: NOINF
FREQ: --
 POS: --
 EOS: REQ
cECC: 64 OK

TIME: 2018-12-08 07:53:13 FREQ: 12577.0 DIST: -- Km
SYMB: 120 120 000 060 010 000 010 108 023 050 089 033 040 118 126 126 126 126 126 126 126 117 032 117 117
 FMT: SEL
 CAT: SAF
  TO: COAST,006010001,AFS,Cape Town Radio
FROM: SHIP,235089334,???
 TC1: TEST
 TC2: NOINF
FREQ: --
 POS: --
 EOS: REQ
cECC: 32 OK
Последний - то за чем следим.  Как только судно выйдет из порта, мы его увидим на карте.  Информация моего приёмника отправляется на сервер службы и там можно увидеть вклад радиолюбителей в обеспечение безопасного судоходства :-)

Субботняя карамель

Трейси Чапмен и Эрик Клаптон дают вам резон остаться здесь еще....

07.12.2018

Сумматор для WEB SDR

   Неделю назад мне напомнили моё обещание раскрыть секрет сложения сигналов с антенн НЕ на коаксиальных трансформаторах. Конечно же я вспомнил про это и заказал пару ВЧ биноклей и колец. Вчера они пришли, сегодня начинаем рассказ. Во-первых расскажу почему для наших целей не подходят коаксиалы. Главная причина в том, что они резонансные.  То есть работают для одной частоты (одного диапазона). Одной, хорошо работающей на всех диапазонах ( обращаю ваше внимание на то, что WEB SDR для радиолюбителей и поэтому весь радиочастотный спектр нас не интересует) антенны нет. Для работы на WEB SDR приёмника нужно чтобы сигналы с диапазонных антенн (и возможно полосовых фильтров) суммировались на один коаксиальный разъём с сопротивлением 50 Ом. Полосовые фильтры весьма желательны так же как и приведение уровней сигналов со всех антенн к приемлимому для того чтобы первышение уровней сигналов не выходило за границы динамического диапазона входа приёмника. Но это настолько усложнит конструкцию, что тогда лучше от  неё отказаться:-)  Овчинка выделки не стоит.
 Сама идея WEB SDR родилась в порыве альтруистических переживаний о бедных радиолюбителях, у которых нет хороших антенн или плохие условия приёма, например центр большого города. У меня достаточное количество антенн на все диапазоны, но диполь на 80 не будет хорошо работать в качестве антенны для 20 метрового диапазона. И первое время у меня в зависимости от времени суток просто переключались две антенны: днём - Уда-Яги на 10/15/20, вечером диполь 80 метрового диапазона. Но это работает для наших, местных, радиолюбителей.  Если количество часовых поясов между моим приёмником и пользователем моего WEB сервиса большое, то эта философия не работает.  В точке где работает приёмник ночь, а на дальнем востоке уже вовсю двадцатка. Поэтому правильным решением будет суммировать попарно и далее попарно все диапазонные антенны с полосовыми фильтрами на один антенный разъём, который собственно и будет подключён к приёмнику.

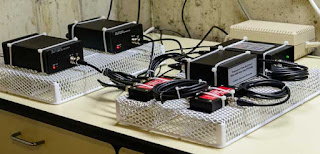

Когда-нибудь, может я так и сделаю, но сегодня я могу объединить на один разъём антенны invV на 40 и 80 и invV на 30 .  После этого можно будет поставить полосовой фильтр от 3 до 13 мгц и получить достаточно уверенный приём в этом участке радиолюбительских диапазонов.
И хотя сумматоры на резисторах и ШПТ работают по разному, думаю с наяижкой, но можно упростить общую схему до сумматора на резисторах. Просто чтобы был понятен смысл. Кто еще помнит, по закону Киркгофа сумма токов протекающих через резисторы R1 и R2 создаст на резисторе R3 падение напряжения равное сумме токов через R1 и R2 (сумме сигналов на входах 1 и 2).  В случае сумматора на ШПТ эквивалентная схема несколько видоизмениться, но суть остаётся та же. На рисунках представлены только сигнальные цепи.
     Теперь посмотрим как это сделал я. Схема сумматора традиционная со сложением мощностей в одном "бинокле" и трансформатором сопротивлений, вернее с автотрансформатором, приводящим импеданс сумматора от 25 ом до 50, как требуется для входа приёмника. В связи с тем, что сопротивления подключаемых антенн могут отличаться от 50 Ом, предусмотрена пара-тройка "лишних" обмоток автортрансформатора. Я, правда, не делал. Может и зря :-) Настройка к КСВ=1 достигается изменением подключения  точки земли.  В штатном режиме это конец пятой (от выхода сумматора) обмотки - трансформатор 1:2.  На фотографии схема, детали и корпус сумматора.
Феериты куплены на OLX. В связи с тем, что это для приёмника, типоразмеры выбраны скромные. Это колечки FT37-43 и бинокли BN43-202. "Бинокль" намотан витой парой из Ethernet кабеля 100 мгБит и содержит 4 витка, автотрансформатор содержит пять витков ПЭЛ0.6 НЕ СВИТЫМИ ВМЕСТЕ 6-ю проводами. при такой намотке у линий будет минимальная паразитная ёмкость и, шунтированные резисторами по 50 ом они обеспечат широкополосность трансформатору. То есть не будут резонансной цепью. Обратите внимание  - трансформатору сопротивлений. Зависимость квадратичная, поэтому соотношение трансформатора 5:6.  Если выбрать ферриты покрупнее, можно выиграть в динамическом диапазоне сумматора :-)
С коробочкой пожадничал. Намотанный автотрансформатор очень трудно было паять. Когда наконец распаял, как я думал правильно, пришла пора проверять устройство.  На приём вроде работает хорошо, по крайней мере когда одну антенну вытаскиваешь - разница заметна. Да и на двадцатке сила сигнала зависит от азимута.  Но  так как это устройство абсолютно симметричное - работает и как сумматор и как девайдер, то его можно проверить включив на выход передатчик через  КСВ метр, а на входа повесить эквивалент подключенных антенн - два безиндукционных резистора по 50 Ом.   ВНИМАНИЕ! При испытаниях не забудьте что у вас шунтирующие резисторы по 0,125 ватта.  Если подавать с трансивера ватт 10 быстро сгорят.

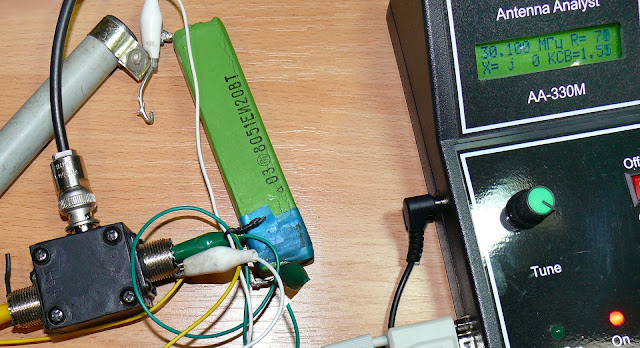

Сказать, что  устройство меня удовлетворило не могу, хотя на приём такой КСВ не слишком критичен.  Да и завал частотной характеристики не порадовал, на ВЧ диапазонах уровни и так слабые. Но цель достигнута. Невысокие результаты обусловлены скорее всего неаккуратностью исполнения и свойствами ферритов. Есть еще и крамольная мысль о насыщении феррита колечка 10 ваттами.  Будет время, перемотаю автотрансформатор. А пока вот вид готового устройства.
P.S. Перемотал трансформатор. Положил витки ровнее и внешние резисторы спрятал  в коробочку.  Поскольку они  0,125 ватта,  сигнал с трансивера уже не подашь - сгорят.  Попросил  у Саши UX2RZ антенный анализатор. С полосой пропускания проблема исчезла.

Частотная характеристика стала намного ровнее. КСВ сами видите - хороший.  Картинка для подключенных вместо антенн безиндукционных резисторов по 50 Ом.


При подключении антенн картинка портится, но виноваты сами антенны, вернее кабеля. Ниже картинка при суммировании трайбендера 20/15/10 метров и invV на 10 мГц. Не могу объяснить, но резонансы на графиках почему-то заметно сдвинуты вверх (килогерц на 200 ;-( Может быть погрешность прибора?  Но КСВ по диапазонам очень даже неплох - очень близко к тому что обеспечивает каждая из антенн отдельно.
Ниже картинка для суммированных антенн 160 и 30 метров. Такой же результат - как будто одна антенна. Как побочный эффект - хороший КСВ в широкой полосе :-)

Есть тропо

Слышу, вернее вижу на мониторе киевские APRS точки. Ну и слышу, конечно же UT4UWJ-13,15, UT7UV-1, UR0UDS-1, UR0UVJ, UR0UBP-5, UT4UWA-4  Громко и даже вижу свои ретранслированные пакеты.  Значит на FM каналах будет связь.  Надо послушать и 430!
1:Fm UY2RA To APRS Via UR0UDS-1 [16:13:40]
:BLNQSL1/2:UR4UPB-5,UY2RA-1,UY2RA-13,UR5RFF-1,UR0UDS-1,UT7UV-1,UT4UWJ-13,
2:Fm UY2RA To APRS Via UR0UDS-1 [16:13:40]
:BLNQSL2/2:WJ-5,UT2XQ-1,UR4UWA-4,UR3UT-2,UT4UWJ-15,UR5-4{UISS54}

06.12.2018

3Y0I Пират на пирате:-)

3Y0I еще не вышла в море!  А уже в кластере раз или два видел спот:-)   Реально пиратство неисстребимо. По крайней мере на Земле.  Достаточно глянуть на сайт экспедиции, да даже на QRZ.COM и станет ясно, что это пираты. Но нет. Желание получить завётный зачёт сильнее здравого смысла.
Перескажу, чтобы не переводить: следите за новостями, мы скажем когда :-)  Не обращайте внимания на дегенератов и сами не подавайте спотов, даже когда работать будем мы (цитата с  https://www.rebeldxgroup.com/3y0i-pirates-and-slims/ )

05.12.2018

Точ паддль. Продолжаем эксперимент

   Недостатки самого простого точ-паддля выяснили (см. "Точ паддль и его проблема") Вместе с Сашей Прилук K2PAL продолжаем исследовать то что доступно в виде kit. Сегодня это TKEY-1 от EA3GCY. От предыдущей модели отличается выходными транзисторами, наличием примитивных фильтров и цепями коррекции фронтов.
   Есть надежда, что наводки от передатчика будут ослаблены. В качестве плюса можно отметить наличие на плате стабилизатора (возможно питание от сетевого адаптера).  Кит приходит как ему и положено, россыпью. Исключение составляют только два чипа распаянные на плату "дома" по причине мелкоты.

В конверте абсолютно бесполезная транспортная накладная с ценой (30 евро) и А4 формат с добрыми пожеланиями автора. Ни схемы, ни описания в бумажном виде нет. Только ссылка на  ресурс в интернете. Можно отнести к недостаткам, так как я хотел посмотреть схему прямо на почте, ну или на работе. Ни там ни там интернета нет. Само железо стоит 12 евро, доставка - 18. Отсюда вывод - брать надо сразу штук пять. Потом за пирожок раздавать приятелям.
Пропорционально деталям и самой плате крылышки паддля настолько мелкие, что  боюсь мои пальцы будут пролетать мимо :-) Можно отнести к недостаткам, но по сравнению с предыдущим набором здесь они есть. И это плюс :-)    Долго думал каким сделать расстояние между крылышками, наклонять ли их или нет, одним словом терзался сомнениями. К слову, заготовка автора особой свободы не даёт. Разнести крылышки больше чем на 20 мм нельзя, поэтому пришлось оперировать в этом интервале. В конце концов я понял, что расстояние должно соответствовать расстоянию между указательным и большим пальцем когда рука расслаблена и указательный наполовину распрямлён.  Имено в таком положении они находятся когда рука лежит на столе и готова к передаче, но не работает. К своему удивлению обнаружил что передавать на точ паддле гораздо легче: не надо "вычислять" холостой ход, потому что его нет, ну и по той же причине скорость может быть выше и ошибок меньше. Так что рекомендую изучающим телеграф. А уж про разхницу цен вообще молчу.

       Проблем с распайкой не было, за исключением того, что паять пришлось под лупой, очки уже не помогают. И всё равно один диод запаял задом-наперёд. Я подумал, что сами сенсоры (крылышки) распаивать надо в самом конце, когда всё уже заработает. На фото  собранная плата без сенсорных панелей

Плата сразу не заработала. Во-первых неправильно впаяный диод давал постоянное нажатие на "точках", а тире не было вообще. Ну, с диодом разобрался быстро, а тире искал долго :-(  Причина была в том, что кабель от базового манипулятора до трансивера не "контачил". Но я перевернул таки пару раз диоды и перепроверял транзисторы :-), пока сообразил.  Отсюда пожелание разработчику: хоть какие-нибудь, самые экономичные, малосильные, но светодиоды на выход. Сразу было бы видно, где "хомут". Не портатил бы столько времени зря. На следующем фото уже собранная и прверенная конструкция, включая сенсоры.
На аккумуляторах вместе с передатчиком работает на пятёрку. Решил проверить с каким-либо сетевым блоком питания. Ну чтобы с проводами. Тоже не заикается. Даже при работе с усилителем.   Однозначно против модели hamshop.cz выигрывает. Оказалось что простых RC фильтров вполне достаточно. Видео демонстрирует работу нового точ-паддля. Но проблемы с корпусом и крепежом останутся на плечах владельца.  Я, скорее всего, привинчу саморезами к столу. Но не всем такое позволят :-)

04.12.2018

Буве 3Y0I

   Все мы ужасно огорчились неудаче этой команды в прошлый раз. Будем надеяться на лучшее.  Сейчас они в Кейптауне и "прогревают"  позывной 3Y0I в FT8. Но уже зафрахтовано судно и начались погрузочные работы. Кто желает контролировать перемещение судна, как говорят, получать информацию из первых рук, может использовать YaDD систему (ознакомиться на сайте Гоши радиста) морской безопасности сам принимать координаты судна. Данные  для ввода в программу:

Basic ship info :
Ice class cargo,
LOA 49.6m,
Beam 8.5m,
Draft 4m,
GRT 335T,
NRT 90T,
Speed 12kts+

  По честному, можно просто подсматривать на сайт GM4SLV  и видеть место где плывёт судно, но так не интересно.   Какие ж мы радисты после этого! :-) Тогда мы будем интернисты :-)
Включаем свои SDR, поворачиваем антенны на юг, заряжаем YaDD и ждём пока судно прорежется.  Когда не хватает уровней на КВ, локализация идёт по принципу APRS - GPS навигатор и спутниковый канал.  Но на карте всё равно будет.  Так как нам и надо.
    Путь неблизкий, но и мы должны прочистить горлышко, что бы потом прокричать. Ну там, антенну проверить, усилитель...  Мне сложнее, потому что они нужны мне в телеграфе и с юга у меня всё закрыто шумом от электрики ЖД. Выше 14 мг. Но я тоже буду стараться.

Бюджетный вариант для E-SSB

В продолжение темы любви к сантехническим пластмассам......
Я вообще-то не любитель SSB, но когда у меня появился трансивер с нормальным трактом формирования SSB сигнала и эквалайзером, я мог бы попробовать звучать с надлежащим качеством. Но уже первое включение моего настольного  Icom SM50 поставило меня на место (на колени:-)   Помимо шума вентилятора Icomа, через поверхность стола передавался и механический (потому что БП стоит на одной из полок этого стола) фон 50 Гц.   До сегодняшнего дня микрофон стоит на двух поролоновых матрасах разной плотности, но, по большому счёту, проблема решена не полностью.
В любом магазине музыкальных товаров есть антишоковый держатель для микрофонов. Но дорого. Не то что бы жаба, но лягушонок за пазухой шевелиться :-)
    И тут вдруг я на даче обнаружил старый номер QST и там вот такое решение. В картинках, потому что говорить, собственно, нечего: кусок трубы и резинки для волос.  У кого нет жены, дочери и внучки - обращайтесь. У меня полный комплект. Одни девки. Кошка прибилась, так и она девка :-)
Аккуратно вырезанные пазы в трубе, лучше 3 дюйма, восемь шпилек (кусочков медной проволки) и  уже ву а ля.....  :-)
 Очень даже неплохо будет выглядеть электретный микрофон в корпусе из такой же трубки только диаметром в три раза тоньше.  Схем подключения электретных микрофонов к трансиверу в интернете хоть пруд пруди.
 А вот потенциальный пантограф у меня в спортзале. Девчата, надеюсь, позволят забрать, так как аллюминиевый обруч на магнитную антенну не отдали. Теперь должны.

Plaque

       В последнее время стало модныи получать всякоразнообразные "доски" или plaque (плакетки) отражающие достижения сосискателя.  Я, каюсь, тоже  владелец одной из таких.  Всем нам, таким,  привет от Фила, N0KE и Ларри,  N0LL :-)
