Ежедневный радиожурнал со звуком. Иногда с юмором. Всегда с картинками

29.11.2018

Вы пробуйте, судьба решит

    Слушаю SDR. Слышу FK8IK  на 30-ти метрах.   У меня на этот диапазон только диполь на высоте 11 метров. Но есть же. Пока сомневался, он перешёл на режим UP1. Сам бог велел позвать, потому что у меня UP - быстро.  Зову на Icom. Как говорят, смелого пуля боиться. Сработал.

  Порадовался, хотя заслуга не моего скромного диполя, а его величества Случая (Прохождения).

   В моей истории были случаи еще более удивительные, например связь на передатчике с лампой 6П13С на провод метров 11 из окна до ближайшей рябины (на первом этаже) на 40 метрах с Японией.  Длилась она, правда, значительно дольше  нынешних  40 секунд :-)

Вот аудио этих 40 секунд.  Если ваш браузер проигрывателя не показывает - разрешите ему это сделать - разблокируйте Flash Player.

Юстировка VHF поворотки

Работая вчера на спутниках, пару орбит, заметил, что что-то слабенько слышу. Сходил посмотрел, не свалились ли с траверс антенны. Вроде всё ОК. Обновил TLE Орбитрону. Обычно если по времени запаздываешь, антенны смотрят в то место, которое спутник уже пролетел. Я с детства был прагматиком и предпочитаю всё пощупать руками.  В данном случае радиоволнами. Посмтрел в интернете "юстировка поворотных устройств" и " коррекция направления в поворотных устройствах", но нашёл мало и  трудоёмко. Если смотреть на компас и показометр Yaesu 5500, то вроде всё совпадает.   Только компас врёт в зависимости от того где смотреть. Около дома, в десяти метрах и в конце сада показания разные - градусов на 10. А это при ширине лепестка моих стэков половина уровня.

Поскольку, как сами видите на фото, показометр самой поворотки весьма приблизительный, то решил воспользоваться электроникой. S-метр  УКВ трансивера как индикатор реального направления, сигнал  эхо-репитера в Чернигове, азимут на который у меня точно 90 градусов, и шкала контроллера поворотного устройства EA4TX ARS-USB. Дело в том, что точность  направления лучше проверять по карте и на больших расстояниях. Позвал корреспондента который сейчас точно на работе, причём подольше позвал, эхо-репитер отвечает, а я, вращая антенну, нашёл максимум по S-метру.  Вышло что максимум сигнала у меня когда антенна смотрит на 82 градуса вместо 90. Для того, что бы всё было по честному, повернул мачту с антеннами на - 8 градусов. Благо что помимо вращения контроллером по азимуту и углу места, у меня еще и мачта крутиться руками на подшипниках :-) Результат порадовал. Теперь максимум сигнала ровно на 90 градусах.  Аналоговый индикатор подкрутить теперь легче простого.
Первый же спутник подтвердил - врал индикатор поворота антенны по азимуту.

В поисках вечного двигателя

Спасибо Саше Прилук K2PAL.
Не желая идти проторенными дорогами JG2AXJ ищет неразменный доллар (см. классику) или вечный двигатель. Его не удовлетворяют академические решения квадратов или волновых каналов.  Его комплект трансиверов по принципу "каждой твари по паре", а среди антенн нет ни одного стандартного решения.  В стремлении выиграть еще полмикровольта у него даже обычная магнитная LOOPповоротная в обоих плоскостях...
Но я для себя обнаружил еще одно нестандартное решение - чудо-юдо-рыба-кит MQ-26SR  Рабочие диапазоны 19-12-15-17-20 метров. Усиление вперёд-назад  от 10 до 18 дБ в зависимости от диапазона, прямое усиление на 20 метрах 2.5 дБ, а на 10 метрах - 4.5 дБ. Это по отношению к стандартному диполю. Длина элемента всего 3м 66см, а длина стрелы (бума) всего  1 м 22 см!  Предполагаю значительные трудности при установке и настройке, но всё-таки!   Я бы сказал изгиб инженерной мысли :-) Думаю многие такого не видели.....

27.11.2018

Мой публичный WEB SDR

To Александр.  Ранее было - Мой публичный WEB SDR
Саша, приёмник работает. Вы что-то неправильно делаете. Почитайте еще раз мануал. Может быть Вы не запускаете приёмник одним кликом на частоте, которую выбрали. Сам приёмник при старте работать не начинает, Вы открываете только приложение.  И еще. Усиление нужно регулировать на той частоте что Вы выбрали вручную.   Потому что АРУ работает не по сигналу той частоты, на которой Вы стоите, а на центральной частоте выбранного участка. Там может быть пусто и приёмник соответственно перегружается.  Либо включайте нужное усиление ( 0-10 дБ примерно) в меню панели.
Я получил Ваше письмо на работе, на работе же включил и проверил приёмник. Ниже видео. Не очень хорошего качества потому что на мобилку, ну и интерьер рабочий :-) Но это  видео подтверждение моим словам - приёмник стоит в саду дома, доступен отовсюду и работает.

25.11.2018

Приглашаем на репитер

У нас на эхо-репитере бывает интересно. 145775  поднесущая CTCSS 74.4  Когда есть хоть небольшое тропо  слышно Белоруссию, Россию и, конечно, Украину.  Ну и людно.
  UR3CBC  REPITER
Если ваш браузер не показывает Flash Player - разрешите ему :-)

24.11.2018

CQ WW

Вот сегодня точно не скажешь, что на диапазонах мало народа......   CW 80 m А я не работаю :-)

3D принтер для HAM

Весьма оригинальное применение 3D принтера в радиолюбительских целях. Кто может повторить^-)?

Прохождение конец ноября

Ничего хорошего, но не катастрофа. Примерно так в двух словах.  Погода радикально не помеянлась, снега не добавилось, вода океанов особо свою температуру не изменила. Короче SSN стабильно равен нолю.  Общая картина на графике.   Видно, что всё низкого уровня и часто полезные сигналы будут ниже уровня космического шума. То есть  ничего, как ни старайся. Понятно, что если киловатт и 5 элементов, то может быть лучше. Но не хорошо.
Даже лучшие с точки зрения уровней и продолжительности будут весьма неважными и, главное, нестабильными. Низкочастотные диапазоны, которые предыдущие две недели были очень хороши, на этой неделе будут очень скромными: негромко и недалеко.
   Лучше других будет выглядеть диапазон  сорока метров  в вечернее и ночное время и диапазон 30 метров днём. Двадцатку можно будет использовать  во время Gray LIne и с 11 утра по Киеву и до 15-16 часов.  Далее белый шум.
Граничный диапазон - 18 мгц. В дневное время там возможны связи с Африкой и южной атлантикой. Но активность там не такая как в Европе, поэтому грустно. На фифтине будут появляться достаточно  обширные бананообразные зоны где вас могут слышать в южном направлении но только от 14 до 18 часов по Киеву.
24 и 28 мгц будут вести себя как диапазоны УКВ - только прямая видимость. Имеет смысл занятся схемами подавления помех на низкочастотных диапазона.  Если температура не будет изменятся сильно и солнечная активность останется на том же уровне, то прогноз будет достоверным более трёх дней.

КСВ и реактивная мощность

Alex UR5RP  :-)

Субботняя карамелька

В партнёрстве важны не размеры, а слаженная работа. Хорошего настроения.

23.11.2018

Иран. Вид сбоку:-)

 Все помнят присказку бравого солдата: "Бабка, дай воды напиться, а то так есть хочется, что даже переночевать негде". Примерно аналогичная ситуация сейчас с EP6RRC.
    Не у всех вообще Иран есть.  Тем более IOTA.  Тем более карточка через RRC. А еще и 25 лет RRC :-)   Так еще и плакетка есть достаточно красивая, на мой взгляд - "Исламская Республика Иран 2018". Посвящена 25-летию клуба "Русский Робинзон". Для ее получения необходимо провести радиосвязи на трёх любых диапазонах с российской экспедицией EP6RRC на остров Shif IOTA AS-189 в ноябре 2018 года. Подробнее по ссылке.

ТРОПО 432

UX0FF
 GD! Прогноз на колоссальное Тропо подтвердился.
 Вечером 22 ноября, услышал с невероятной громкостью станции Скандинавии на 432.200 мс. Причем - за мою многолетнюю активность на 70 см такое Тропо наблюдал впервые... Подобнее желающие могут прочитать на нашем сайте. Там же можно и послушать небольшой фрагмет записи связей на расстоянии свыше 1700 Км, что для этого диапазона очень редкое явление ... http://irc.net.ua/191-tropo-diapazon-70-sm
 73!   de  Николай  UX0FF

Сплавляться, правда, поздно....

 Но сама фотография впечатляет. Я сам, иногда, траля Днепр, думаю между щуками вполне можно было провести пару-тройку связей. Ну, если не DX, то по крайней мере потрещать на околорадолюбительские темы.  Не знаю, может в узких речушках и не будет возможности ослабить внимание, но на Днепре легко можно ставит автопилот на левый глаз, а правым смотрть  на S-метр.
Тем более что с моим мотором лодка ходит максимум 6 км/час:-) Самое оригинальное - крепление трансивера на стуле задом-наперёд :-)
     Видел вариант крепления штыря прямо на верхнюю часть каяка, но не понравилось. Во-первых, дырявить корпус, во-вторых, уж очень высоко центр тяжести получается. Не дай бог хороший порыв ветра. Это ж не авианосец.  Плюс в этой конструкции действующая высота антенны больше ноля - как минимум от нижней точки до воды метра 2-2,5.

Короче фото без комментариев, позывной видно, конструкция прозрачная. Догоняем!  В следующем году будем передавать дробь боат:-)

22.11.2018

Сегодня - тропо

С 21 по Киеву и до утра над центральной и северной Украиной хорошее тропо. Посматривайте на 144300   CW & SSB. Кому не лень долго ждать можете и в DIGI ^-)

Хитрости. Уже не маленькие:-)

У многих возникает ощущение ступора когда появляется потребность в катушках на пластиковых штырях GP. EB5EKT с присущей испанцам практичностью делиться опытом.  Поскольку это видео, комментарии излишни.

21.11.2018

Почти незаметная 4-х диапазонная антенна

 Возвращаемся к теме скрытых антенн.  Если у вас есть небольшой садик, или палисадник перед окнами многоэтажки, можете попробовать вариант предложенный Станиславом Экьертом, K3KKH (QST082018) Для того, чтобы было понятно, как всё организовано, пара фотографий.
   Верхняя часть антенны прячется в кроне самого высокого дерева в вашем саду (не ниже 14 метров :-(. Нижняя так же должна быть скрыта, но уже в нижней части дерева.  Между двумя кввадратами из сантехнических труб с уголками на кевларовых шнурах растянуты  четыре четвертьволновых вибратора на диапазоны 40, 20, 15 и 10 метров.  Расстояние между ними от 80 см до 1 метра (по диагонали), что вполне достаточно, чтобы считать их отдельными вибраторами. Контейнер, подвешенный в нижнем квадрате должен защищать конструкция от прямого попадания влаги, но не быть герметичным во избежание накопления конденсата. Я точно не разместил бы разъём в нижней части :-)




Противовесы можно выполнить из такого же провода что и сами элементы, хотя в описании автора применяется оплетка от нетолстого коаксиального кабеля (марнотратство ;-) Длинна каждого - 10.06 метра.       Их нужно разместить на высоте 3-4 метров над землёй,  чтобы они были не ниже крон окружающих деревьев.  Мне понятно желание автора получить как можно более плотный и длинный эквивалент земли, но я  посчитал что лучше использовать по два резонансных противовеса для каждого диапазона. Может быть он это сделал для выравнивания волнового сопротивления вибраторов. Не знаю.
Внимание - длина провода от точки подключения до углов квадрата ВХОДИТ в общую дину вибратора. На рисунке автора  длины вибраторов даются за вычетом 61 см - расстояния от точки соединения вибраторов до углов несущего квадрата.
В связи с тем, что вибраторы влияют друг на друга, подстраивать длины высокочастотных штырей вам придётся по любому. Может это и к лучшему, так как их длины вам лучше рассчитать для  любимых участков - CW или SSB.
В авторском варианте середины диапазонов выбраны 7.150, 14.180, 21.250 и 28.500.
Для других частот длина определяется по формуле 142.5/2F  (где частота F в мегагерцах). В этоф формуле так же учтен коэффициент укорочения.
* Для подсчёта длин ваших полуволновых вибраторов (диполей) можете воспользоваться удобным скриптом "Онлайн калькулятор проволочных антенн
   При изготовлении этой антенны проводники диапазонов от 20 метров и выше, следует отрезать с запасом в 5-10 сантиметров и подстраивать их длину в очерёдности от самого низкочастотного вибратора к высокочастотному.  Длина вибратора 40 метров подстройки, скорее всего не потребует,  разве что в пределах диапазона, он теперь широкий.
   Понятно, что антенна десятиметрового диапазона расположенная ниже вершин деревьев в дождь и туман будет хуже, чем такая же антенна на крыше 9-ти этажного здания, но всё-таки.....
  Не далее как на прошлой неделе я повесил себе похожую антенну (однодиапазонную :-) на 10 мГц потому что на этот диапазон у меня не было антенны вообще.  Радуюсь.  И уже сработал а неё нескольких DX-ов. Любые затраты времени и материалов на антенны стоят того.  У кого-то эта антенна впишется в ландшафт как родная :-)

Мой публичный WEB SDR

  В личку получил жалобу - мой приёмник плохо работает. Ну, может и правда не самый крутой, но он работает на самом быстром у меня ноутбуке и на том интернет канале, который у меня есть - 10 мБит/сек на приём и 1 мБит на передачу. Тоесть то, что уходит к вам.   Зная это, НЕЛЬЗЯ выставлять полосу обзора приёмника более 50-100 килогерц. Для CW участка или даже SSB достаточно. Ведь все знают, что зависимость минимальной скорости канала от полосы обзора  квадратичная.

С работы проверил как работает приёмник.  Если обозревать не более 100 килогерц, то приём вполне приличный и можно даже принимать DIGI.   Учитывайте еще и быстродействие своей машины - за красоту приходится платить ресурсами машины. Короче приёмник не супер класса, но для практических целей всё-таки годится.
Обещаю, что в ближайшее время займусь не преключением антенн, а суммированием сигналов после полосовых фильтров на один вход. Типа как здесь.

В жизни всегда есть место подвигу:-)

Или детство живёт в нас всегда. Независимо от возраста. На фото полка инженеров электриков.

19.11.2018

У Ирана есть остров

Поспорил с приятелем что у Ирана есть остров.  Хорошо быть радиолюбителем:-)  Раз есть номер IOTA, значит и остров есть.  По правде говоря, тоже не знал где, пока не поспорили.  Теперь я выиграл пинту пива и знаю где находится по крайней мере один остроа Ирана !
И, кстати, каждый день после 12 по Киеву очень громко на  14 и 21 мгц.  Вот сейчас на двадцатке сработал с уровнем 599+10 дБ Часом ранее на 30 метрах не вышло - там у меня простой диполь :-(

18.11.2018

Новое в ремонте

Новое в ремонте трансиверов от UR5RP. Ну, может и не совсем новое, но мне понравилось.  Способ, которым UR5RP  нашёл неисправный конденсатор в автотюнере Kenwood TS570S достаточно оригинален. Кто не узнал картинку, тому подсказка. тепловизор. :-)
Вот бы еще медицину пристегнуть: приложил таблетку и всё исправилось :-)

Приблудная рыбачка

 Полдня искали кошку. Она покинула разрешённое ей пространство на кухне. Нашли на рыбалке. Сидела не отходя от аквариума около часа.

APRS Движение вперёд

   Я уже поминал незлым тихим словом APSR. Те, кто пропустил, должны знать, что это альтернативная государственным системам связи радиолюбительская сеть пакетного радио, которая позволяет обмениваться короткими пакетными сообщениями (SMS:-), размещать на карте реального времени положение каждого радио, маршрут его передвижения и, если владелец радио захочет это обозначить, то и обасть покрытия его радиостанции. Ну, типа, дотянется или нет, например до Киева. Запад Черниговской области покрывают две точки Славутича UY2RA и UR5RFF.  Мы работаем над тем, чтобы подключить к этой уже большой зоне еще и Чернигов с большой зоной вокруг, в которую попадут восточные районы области.


   Техника не стоит на месте и уже продаётся множество радиостанций с модулями GPS, как например Андрея UR5RFF. Модуль GSP подключается прямо к вокитоки.  Но  к любой станции можно прилепить маленький модуль, который берет положение GPS с мобилки, и отдаёт его на APRS радио. Так что те, кто на колёсах, должны активироваться в первую очередь :-)

17.11.2018

Кубок Чернигновщины. Результаты

UT3RS  Serge    "Results "Chernihiv Cup 2018"
CATEGORY A
# Call QSO  Score  Conf.  Name
  total conf.   (%)
1 UR8RF 151 143 143  94,7 Alex Svistelnik
2 UT0RM 152 137 137  90,13 Alex Kalita
3 UV3RT 143 132 132  92,31 Volodymyr Kyvyrzhyk
4 UY7RR 126 119 119  94,44 Sergey Kolenko
5 UX1RX 103 98 98  95,15 Anatoly Savchenko
6 US5RR 97 91 91  93,81 Anatoly Zagrivyi
7 UW7RV 86 80 80  93,02 Vladimir Ananyev
8 UT8RN 91 77 77  83,52 Alex Kozachenko
9 UW5RG 74 72 72  97,3   Igor Borisenko
10 UR5RA 64 59 59  92,19 Volodymyr Slasny
11 UY2RA 67 58 58  85,07 George Kasminin
12 UR4RWB 54 51 51  94,44 Oleksandr Melnik
13 UR3RAA 49 45 45  89,8 Anna Koshova

CATEGORY B
# Call QSO  Score    Conf.  Name
  total conf. points  points  mult total   (%)
                         no CR   CR
1 UA6CC 177 160 94 330 15 6360 90,4 Victor Kondrat'ev
2 UX1VT 148 140 82 290 13 4836 94,59 Pavlo Kyrychenko
3 UA4AQL 122 114 69 225 14 4116 93,44 Alexander Dudin
4 R3RK 92 87 41 230 15 4065 94,57 Anatoly Boytsov
5 RL4A 86 79 42 185 14 3178 91,86 Nick Orekhov
6 UT3SO 115 96 59 185 12 2928 83,48 Oleksandr Proshchenko
7 RA3NC 82 76 39 185 13 2912 92,68 Yuri Sidorov
8 UT5NM 121 113 69 220 10 2890 93,39 Andy Mokhovikov
9 RW3AI 94 86 51 175 12 2712 91,49 Valery Bobrov
10 UT7NW 127 115 71 225 9 2664 90,55 Vitaly Udod
11 UR5XMM 102 91 52 200 10 2520 89,22 Andrey Yakymenko
12 US1VM 112 103 71 160 10 2310 91,96 Sergey Osheka
13 RU3YAA 102 92 54 190 9 2196 90,2         Yuriy Nikolaev
14 RA7R 60 55 34 105 12 1668 91,67 Yuri Bukhanov
15 EW8G 74 69 33 180 7 1491 93,24 Valery Tjutjyunnik
16 EU8F 88 83 51 160 7 1477 94,32 Sergej Korotkevich
17 UT7HM 65 55 29 130 9 1431 84,62 Viktor Dolya
18 UR4EYN 61 49 26 115 10 1410 80,33 Nikolay Korobka
19 UX6VA 49 41 25 80 7 735 83,67 Konstantin Zablodsky
20 EU6AA 40 36 15 105 6 720 90 Victor Kostyuk
21 RN4SC 40 36 23 65 7 616 90 Alexander Gnevashev
22 RV3VR 44 36 21 75 6 576 81,82 Vitaly Porokhnya
23 EW8OM 70 52 37 75 5 560 74,29 Vladimir Fendich
Less than 30 set-off QSO:
 EW1FM 23 21     91,3 Yuri Mon'ko
 UR5EPV 22 21     95,45 Vasiliy Katrin
 RN3S 12 12     100 Sergey Fedotow
 UR7VA 12 7     58,33 Serge Fedorovich

NO LOG:
R2AA
RA4HBS
UR9MB

Прогноз прохождения

   Погода особо не изменилась, изменилась плотность солнечного ветра. Отражая его магнитное поле Земли напрягается и на сегодня устало:-)  SSN равно 11.   Это значит что прохождение будет неважное. Надо отметить, что 17-18 ноября ожидается мощный метеорный поток Леониды, не забудьте посмотреть на 144370 и чуть-чуть вверх.   В остальном всё точно так же как и неделю назад.
28 и 24 в нокауте. Редкие области южнее Украины и большей частью в Африке, гда сейчас жарко и народ в эфире не работает:-(
Граничный диапазон 21 мгц. Скромно, но днём открыта Африка и прилегающие воды Атлантического океана. на 18 мгц гораздо лучше, но это WARC. Не все хотят :-(  Связи до 100 км в южном и юго-западном направлении. (Днём, конечно)
Двадцатка стабильнее, но не дальше. Связи возможны только на территориях освещённых Солнцем и по 500 (примерно) километров до и после Грэй Лайн.  Если поднять планку мощности, то картинка значительно веселее.  Но всё имеет разумные пределы.  И изменять строки в разрешении нам не разрешают :-)  Альтернатива - умное использование явления самоиндукции. Два, три и больше элементов  переизлучения в антеннах дадут такой же результат.  Без TVI.
  На НЧ диапазонах в связи с тем, что влага выпала в осадок (мороз почти над всей Украиной), слой D поглощает радиоволны  гораздо слабее и на диапазонах от 10 мГц до 1.8 праздник.   Но мы все знаем как трудно даются связи на НЧ диапазонах и как дорого нашим семьям стоят антенны 160 метрового диапазона.
  Еще интереснее было бы ниже.   Но наши разрешения заканчиваются на отметке 1.8 мГц.
Саша Прилук, K2PAL, прислал посмотреть антенну для диапазонов 100 герц и ниже.   Я посмотрел и подумал сколько же диполей на двадцатку можно было бы растянуть из этой проволоки:-)  Хотя волрос, конечно, очень интетесный. Мне, как специалисту по поиску подземных электрических сигналов особенно :-)
Кстати, мой начальник время от времени контролирует чего я тут пишу.  Совет от Виктора Виктровича: для антенн использовать омеднённую сталь для сварки.  Хорошее медное покрытие и прочность стали. И гораздо дешевле чистой меди!

Привет Леониды!

 Это не всем, кого зовут Леонид. Это стабильные метеорные потоки. От ионизированных ими участков  может отражаться сигнал в диапазонах выше 100 мгц.  Короче сегодня и завтра пробуйте пощупать эфир в FSK441.  Напомню, антенны по углу места 5-10 градусов и ловите участки чуть северне центра Европы.
 Они (в частности известный Steve G4TRA) писали что хотят иметь редкие квадраты и просят помочь. В нашей области всё - белое пятно. Пробуйте хотя бы на приём. Тоже может быть интересно. Подробнее - Школа метеорной связи от UTUR
Тропо тоже возможно, но прогноз - как трава перед Эверестом. Над Украиной пустыня.

Субботняя карамель от UR5RP

Я так понял, всем надо взбодриться с утра:-)

16.11.2018

Любитель радиотехники

Глядя на страницу JA1BBE на QRZ.COM понимаешь что попал в царство человека влюблённого в колебательный контур. Не помню где прочитал что с помощью конденсаторов и индуктивностей верёвка превращается в антенну. А, не так. С помощью настройки верёвка превращается в антенну. Посмотрите какое количество трапов в его антеннах!    26!   И он их не боится!  А узлы настройки антенн на 80 метров!
Ну,там же, на QRZ.COM   Он ими управляет дистанционно с помощью моторов (видны на фото)  Прикольно что все антенны на одной мачте. Я бы разнёс на две.
Но мне больше всего понравился его секционированный запорный дроссель. Сначала не понял, думаю что за чудобалуны!
  А потом вспомнил радиотехнику и прозрел.

15.11.2018

Наступил вечер

Наступил вечер и все тихо погрузились в свои миры. Кто сел ракладывать пасьянс, кто потягивает пивко за футбольным обзором, кто смотрит сериал "Полиция Майами", а кто-то подслушивает радио :-)  На фото позиция 9X9PJ. Как много в имени твоём, РАДИО
Кстати, Украина выиграла у Чехии 1:0

Там где нет токов

 У меня беда: мокрый снег(а может уже и вода) залила УКВ стэк. КСВ на 144 порядка 3 :-( К моему удивлению TS2000 только поперхнулся, но 30 ватт таки выдал. Мало.   Решил проверить что будет с приёмом. Как ни крути, наука говорит что фидерный тракт в обе стороны симметричен.  В принципе верно. Пока нет сильных токов (при передаче), на приём не особо скказывается (:-), так как нет особо падения напряжения. Недаром на большие расстояния в энергетике используется высокое напряжение чтобы ток был мал. Одним словом послушал первый появившийся в зоне видимости Max Valier. Вот собственно аудиo при SWR=3

Лишний раз убедился насколько над нами довлеет здравый смысл. Доска, на которой смонтирована солнечная батарея этого спутника дервянная.  Всё максимально подчинено принципу "необходимо и достаточно". Под ней, правда, есть трохи электроники, но тоже по минимуму :-) Ай да молодца Italia  Позывной  II3MV

АО-7 в моде А

Наш любимый Оскар 7 снова перезагружается через день в моду А - вверх 145, вниз 28 мгц. Точнее 29400-29500. Середина, где обычно народ кучкуется 29450. Сегодня как раз такой день :-) У кого только 144 - пробуйте. Отличный шанс.

14.11.2018

Точ паддль

   Вопрос общественному разуму.  Друг украинских радиолюбителей подарил две платы точ паддлей для будущего кружка славутичских юных радиолюбителей.  Я теперь ночами не сплю, думаю как сделать красиво и эстетично, (но моими кривыми руками:-) саму контактную группу. Ниже вот наковырял в интернете самодельные варианты. Но не удовлетворяет. Неэстетичено как-то. Принимаются любые идеи в результате которых это  всё будет в одном корпусе, практично и эстетично. Не забудьте про кривизну рук. Что бы можно было сделать без фрезерного станка :-) И чтобы в корпус какой-нибудь можно было вставить.
Буду благодарен за любые рисунки, фото, идеи или просто комментарии.  Хочется сделать красиво. Всё-таки CW манипулятор на самом видно месте всегда стоит.



А подстелил бы газетку

Было бы выше :-)   В попытке добавить высоты антенне VK4JAZ

13.11.2018

Анна UR4WZZ

Приємна зустріч

Вдячність і подяка Ганні за чудове QSO на діапазоні 80 метрів. Дівчина тільки тільки зі змагань, "Всім учасникам". Але мені це дуже знайомо і зрозуміло. Сам такий. Хочеться побажати молодим і завзятим успіхів у всіх справах і, звичайно, DXов в наших аматорських

    Дякую за приємний зв'язок і до зустрічі.
73 88

Фото інших операторів клубу можливо побачити на QRZ.COM UR4WZZ

Якщо ви не бачите програвач звуку, дозволити браузеру FlashPlayer

   AUDIO QSO UR4WZZ UY2RA



Сто лет назад кончилась война

Странные человеки. Сначала войны начинают, а через 100 лет празднуют их окончание.
Только что работал  SX100WWI. В телеграфе.   Карточка достаточно информмативная. Там в коллаже штук десять фотографий серии Технологии Первой Мировой.  Можно смотреть на QRZ.COM
  Прикольно представлены технологии связи.  Я просто угорел. Ну, в хорошем смысле.  Насколько и земля, и человеки, и связь были чище. Без ГМО :-) Я иногда и правда думаю что мне было бы лучше в прошлом веке. Или даже позапрошлом :-(

11.11.2018

Рыбалка. Демотиватор.

  В августе на на крыльцо приполз подыхающий котенок.   Видно просто от голода.  Потому что следующие три дня ел без перерыва, чего-бы не дали. Вообще-то я сторонник Дарвина: кот должен выживать сам. Но тут повёлся на увещевания своих девчонок. "Жалко стало дураку." "Старый был, неграмотный Кащей":-)
Как бы там ни было, желающих забрать больного котёнка не нашлось. Мы его накормили, вылечили, по крайней мере вылечили от лишая и вывели блох и глистов. Вот уже три месяца пытаюсь отдать в хорошие руки. А котёнок растёт.
Теперь ухе не скажешь "отдам в хорошие руки котёнка".  Выросла здоровая кошка примерно 5-ти месяцев от роду. На сегодняшний день хорошо откормленная. Можно сказать толстая.

 Сегодня утром захожу на кухню и ощущаю что от каждодневного приготовления рыбы кошаку на кухне устоялся запах варёной рыбы.  Кто кормит кошек постоянно знает о чём я. Ну просто воняет.  Моему носу рафинированного рыбака, который сам рыбу не ест, пахнет очень неприятно. Всякую охоту к рыбалке отбивает.  Кто спасёт рыбака?  Кошка здоровая и умная. Очень игривая. От мамки ни на шаг. Отменный домашний питомец. Может надо кому, кто не рыбачит?  Ну, там, мышей ловить.
Возьмите котёночка! В моей душе живёт моя такса прожившая со мной 16 лет. Не кошатник я.

10.11.2018

JADX. Не повезло

Не повезло тем кто сегодня сел в JADX Contest. Нет на них прохождения. Ни днём ни ночью :-)  Африка ломиться, Барбадос и тот на фифтине, где должно быть слышно японцев, слышен на 599.  А Япония только на 40 и ниже. Там где антенны большие :-(
 AUDIO 8P9AE  CW
 AUDIO 9X9PJ SSB

Горе от ума

Сейчас сам себя поймал на этой мысли и аж рассмеялся. Раньше как было. Просыпается радиолюбитель, попил кофе, садится за Р-250 и давай крутить ручку верньера и грохотать переключателем диапазонв. Там послушал, там послушал, понял, что ничего нет, утешился и пошёл копать картошку.
  Сйчас картина другая.  Просыпается радиолюбитель, посмотрел кластер. Сходил на сайт посмотрел прогноз прохождения. В зависимости от этого выбрал диапазон, покрутил антенной туда-юда, пару раз пробежался по диапазонам. Выбрал другой перспективный диапазон, покрутил антенной туда-сюда, типа Африка должна быть. Надо покричать. 5 минут на CQ прежде чем понял что спит пока Африка. Значит надо сесть посмотреть в цифре для слабых сигналов. FT8. Или к примеру в SSTV картинки посмотреть.   Пока этим занят был, поменялась МПЧ для 30 метров. Снова нужно сменить диапазон и послушать.  На двадцатке в кластере  хоть и Европа, но NewOne IOTA. Надо позвать. Через час областной круглый стол. Надо послушать.  Еще час. В кластере появился 9X9PJ на 18 мГЦ. Повернул антенну - слышно. в попытках дозваться пролетел еще час. О! на 3501 в Gray Line   Барбадос 8P9AE. Минут десять можно звать.  Вдруг на только что открывшейся двадцатке аж два VP8. Там же ж рядом и CE9. И время вроде как еще не должны спать. Надо постоять на CQ с антенной туда.   Ага, Орбитрон прозвенел, что прилетел AO92 в FM моде. Уже два дня слышно UK8GAA, но сработать  не удавалось. Еще пару минут. Там, рядом, на спутниках космонавты разговаривают со школьниками Италии. Прикольно, ихние школьники легко говорят на английском, а космонавты на итальянском. Гармония!  Только наши дети с садика на матерном :-(  Интересно почему?
 На двадцатке, благо открыта, японская арктическая станция. Громко. Поскольку уже сработана, можно попробовать позвать её QRP. Если получиться, классно.  Еще двадцать минут. Не получилось.  Включил 100 ватт. Не получилось. Включил усилитель.  Тоже не получилось. Попробовал лонг пасс. Не получилось. Пересчитал прогноз, вышло что диапазон закрылся и его уже двадцать минут слышно не должно было.  Пошел на QRZ.COM и выяснил что у него 16 по 6 элементов в горизоталь сфазированы. :-(  А у меня три элемента на высоте 15 метров и 300 ватт :-(
 Поднял глаза и оказывается что уже время чистить зубы и ложиться спать. Старшему внуку с алгеброй не помог, внучку на баскетбол не сводил, замок на балконе не починил. Зато как красиво антенна крутиться!
 Завтра начну новую жизнь. Дождусь пока проснётся внучка и пойду с ней в лес гербарий собирать. Заодно в языках портенируемся. У неё в школе украинский, на продлёнке английский, с дедушкой общается на моём родном русском. Трудно ей. Я сам путаюсь.

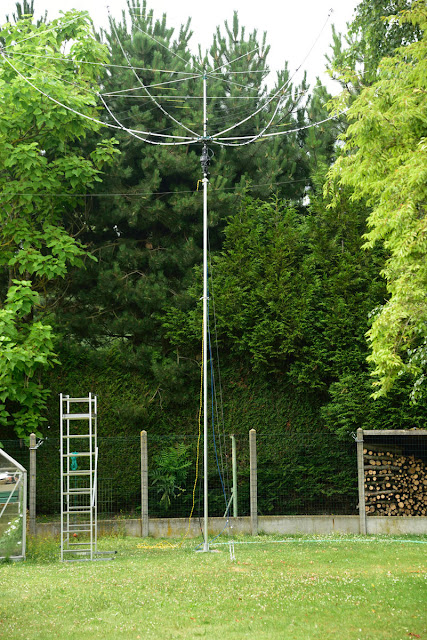

На фото антенна F8NHF. Ну просто красиво.

Субботняя карамель

Ла бабмола   Или нет ребята  Это официальная часть.  А ниже - неофициальная.

Но вам понравиться:-)

09.11.2018

А есть ли радиолюбительская культура?

  Когда собаке делать нечего, она начинает заниматься вопросами культуры в радиолюбительстве. Вот сижу слушаю SDR. На 80-ке какой-то местный контест идёт телеграфом. Судя по участникам русский. Ну, не принципиально. Точно так же мог бы быть и украинским. И вижу я рядом, в одной SSB полосе, работают два телеграфиста. Время 20 часов по Киеву. Число 9 ноября. По телеграфу замечаний нет.   И в жизни, скорее всего замечаний тоже не будет. Все радисты телеграфисты, нормальные ребята, скорее всего. Как в "Операции "Ы" - комсомолка, спортсменка, красавица, наконец". Попросишь в долг - даст.  А вот глядя на картинку сигналов (подписано) видишь разницу.  И вот тут как раз и поднимается вопрос культуры. А знает ли RK3ER что у него сигнал раз в десять шире телеграфного? Тем более в контесте, тем более на 3,5? А если знает, то не принимает меры потому что не умеет? Или потому что пренебрегает такой мелочью? Это ж полоса, не мощность.  Да и не самый громкий сигнал на диапазоне, кстати.

И вот тут я, по своему разумению культуры вообще, и радиолюбительской в частности, хочу отметить, что культурный человек скорее всего этот параметр контролировал бы. Как спросите, если не радиотехник, спектрального анализатора нет, и вообще напряжения боиться?  Так просто. Как я. SDRом.  Свисткому себя на столе, наконец. Да мало ли как.  Соседа попросил бы.  Речь идёт о том, что в мятых брюках на работу мы не пойдём, а вот с таким сигналом в эфире работаем. И нас, похоже это не смущает вовсе. Так что вопрос культуры всё-таки стоит. И формировать своё отношение к этому мы должны культурно. Не говорю, что плохой человек, но сигнал очень плохой. Бескультурный :-( Надо бы сказать. Да видно некому :-(  ГИЭ косит коммерческих нарушителей, КТК бумаги пишет, а просто радиолюбители считают что вопрос о культуре в радиолюбительстве не стоит.  А может и ударение не там.

Прогноз прохождения на неделю

   Наступающие холодные ночи и тёплые дни значительно влияют на  проводимость прилегающих  к поверхности слоёв D и E, а низкая активность солнечного ветра обуславливает  слабое отражение радиоволн верхней части нашего интервала слоями F1 и F2 и поэтому прохождение на ВЧ диапазонах если и будет, то будет очень слабым и кратковременным.
Десятка будет открываться в интервале от 4 до 8 часов утра фрагментарно и дальность связи  будет не более 300-400 км. только на  освещённой части Евразии и северной Африки. Короче всё зависит от того кто  и каким сетапом будет работать. Прохождение вам не помощник.
Диапазон 24 мГц будет вести себя практически эквивалентно, добавить нечего.
21 мГц  будет граничным диапазоном, но и на нём прохождение будет ниже среднего. Области прохождения так же не будут монолитными. Бананообразные  сектора в юго-звосточном от нас направлении (Индийский океан, Индонезия, Австралия) шириной  около 1000 км. К сожалению в JAIDX контесте этот диапазон вам не помощник:-(
18 мгц значительно лучше, но тоже фрагментировано и только на освещённой Солнцем поверхности. Чтобы вы могли понять мои предварительные извинения за надостаточно точный прогноз посмотрите графику и вы поймёте что на этом диапазоне утром вам придётся расчитывать на удачу (на кластер:-) После обеда всё будет хорошо, но недолго
К 17 часам активность на диапазоне будет резко падать в связи с тем что диапазон закрывается наглухо.
14 мгц будет закрываться на 2 часа позже и интенсивность прохождения в нём будет процентов на 30 выше. Пик прохождения в полдень В это время можно расчитывать на связи практически с любой точкой Земли за исключением США, Карибов и, уже традиционно, восточной части Тихого океана.  Вот усреднённая картинка МПЧ на ближайшие дни.
Дипазон 10 мгц не будет чемпионом по соотношению качество -продолжительность, но за все сутки самое плохое прохождение будет ночью - отличный уровень сигналов будет с территории затенённой. С 5-ти часов утра такое же отличное прохождение будет начинаться и на освещённых территориях.
Диапазон 40 метров вне конкуренции. Минимум прохождения на нём наступит к 13 по Киеву и это исключит из возможных связи с южной Америкой, центральной и южной Африкой и Окевнией. Правда включая и акватории Индийского и Атлантического океанов южнее экватора. Но ненадолго. Уже к 17 часаам всё начнёт возвращаться кнорме.
80-ка будет закрываться с 9 до 13 часов по Киеву, в остальное время она будет открыта на всей неосвещённой поверхности Земли плюс до 1000 км До и После Gray line.
Диапазон 160 метров без сюрпризов. Мы знаем как трудно там достаются DX связи, и эта неделя не исключение. Будут радовать более высокие уровни сигналов в пределах доступных территорий, но сами территории остаются скромными по площади.

Вот расчёт прохождения на специфические направления, для нас к предстоящим соревнованиям на JA (JAIDX contest) и центральнцую Европу (WAEDC).
Там где обычно японцев слышно хорошо, на 14-21 мгц,  можно будет слушать только с 6 до 11 утра. В остальное время 40 и 80. Не забудьте о часовых поясах: когда у вас день японцы спят.
Совершенно очевидный приоритет НЧ диапазонов в надежде на уже многочисленные Яги этого диапазона на территории Японии и желание японцев не посрамить страну восходящего солнца - надеюсь они будут активны круглосуточно. Лучшие часы - наше вечернее время от 17 до 00 по Киеву. Тем более что SSBстов у них так же как и у нас в разы больше чем телеграфистов.
С Европой всё понятно, следует лишь учесть сдвиг по времени и то о чём я говорил выше : ВЧ диапазоны открываются слабо и ненадолго, зато 40 и 80 метров будут работать практически круглосуточно.  Что нам и нужно для этого контеста.
       Давайте дружить. Добавьте этот сайт в избранное
© Copyright 2011-2016 UY2RA.   All rights reserved.    Все права защищены.    Пожалуйста уважайте их.
Использование материалов c этого сайта разрешается только с указанием АКТИВНОЙ ссылки на этот сайт.

FREE & OPEN UKRAINIAN HAM  RADIO  BANNERS NET
