Авторы UN7FGO, UT0RM, UR5RP, UA0ADX, UR5NAN, K2PAL, UY2RA и другие Ежедневный радиожурнал со звуком. Иногда с юмором. Всегда с картинками

31.03.2018

Дедушка - лох :-)

Мой ребёнок (внучка Алиса, 7 лет) попросил телефон ненадолго.  Спрашиваю зачем. Ответ: "Мне надо скрафтить сундук из кедра. А я забыла как. Посмотрю в интернете"

..... !  Но слова знакомые.......

Я поторопился родиться :-(


Он тормоз?

Только что сработал 4U13FEB. На QRZ.CON читаю:
Special 4U1GSC ARC call-sign to promote UN World Radio Day, 13th February will be active between 23 January - 31 March 2018.

Я постоянно в эфире, но первый раз слышу. Сегодня последний день. Наверное вспомнили что брали спецпозывной :-)

Утро субботы: раздумья.

Утро субботы.  За окном дождь и 2 градуса по Цельсию. На рыбалку не поедешь. Внучка еще не поднялась, значит как минимум час времени есть :-) Выпил традиционную каву и подошёл к столу с "железками". Это так домашние называют два стола с радио.
И спросил я себя чего душа моя желает?  Ну вот так, абстрактно. Например что может выбрать начинающий радиолюбитель.  И сразу на ум пришли строки ВСВ " сколько всё-таки систем в беге нынешнем, взял да сбросил темп перед финишем" :-)  Глаза разбегаются!  Вернее уши!
 Первое и самое простое - посмотреть в кластер. Там есть ЮВА. Австралия, Сент Хелена, Кения и Лесото.  Новых территорий для меня нет и всё большей частью в SSB.   Короче КВ что-то не вдохновляет.
   Повернулся к УКВ. На репитерах как обычно одно и тоже. Спутники летают, но ближайшая интересная орбита что для АО-7 что для ФО29 (чтобы достать другой континент) только через 45 минут. На УКВ SDR радио посмотрел самолёты что летают надо мной. Сигналов бедствия никто не подаёт, никто не падает :-) (Где посмотреть без приёмника - http://gosh-radist.blogspot.co.ke/2018/03/usa.html ) Вот сколько спутников летит - выбирай.

Для Луны время неподходящее: пока за горизонтом.  Метеоров нет, тропо нет, Поставил частоту израильского спутника Duchifat1, телеметрию посмотрю в PSK. А пока "зарядил" два других SDR на КВ - пока интересно попринимать морской траффик и посмотреть кто где плывёт - http://gosh-radist.blogspot.co.ke/2018/03/blog-post_28.html  Проблема в том, что все моря далеко: что Балтика, что Чёрное море, что Средиземное :-)  на частотах до 10 мгц это проблема. Слышно плохо - часть пакетов теряется. Но я же опытный: Включил чужой SDROnline - http://websdr.ewi.utwente.nl:8901  Он практически на Балтике. У меня на борту только сам YADD.  Но принимаю в основном данные с кораблей Средиземного моря :-)  Прикольно.
   В кластере появилась Коста-Рика TI2JCY в FT8. Но не услышал. Оставил дежурить на этой частоте Kenwood. А вдруг прочитает?
На FM спутнике АО92 (Fox-1D) появился UK8AIM Позвал, не сразу, но сработал. А мой приятель позвонил со льда - первых две плотвички с утра.   Кому что :-)
Телеметрия с Duchifat в порядке.  Видимо к Солнцу боком - модули позамерзали до минус 24 градусов.
На 144368 в FSK441 появился UT8AL Побегу, может успею. Но не успел. Или не слышу.
 Прилетел FO-29. Буду пробовать через него Таиланд.
SAT пролетел. Неудача. Проснулась моя подружка. Радио переходит в автоматический режим :-)

Субботняя карамель. Хлопцы дуркуют:-)

28.03.2018

Система морской безопасности

Антон, OK7AJ
Цифровая морская радиопередача и тюнер RTL-SDR
Я часто спрашиваю себя, как привлечь молодых людей и расширить ряды будущих молодых радиолюбителей? Начнем с приемa чего-то экзотического для нас. Проблема в том, что у каждого сейчас нет подходящего приемника и он хочет познакомиться с новостями.
Для первоначального знакомствa вам просто нужно скачать бесплатное программное обеспечение для декодирования и использовать широкий спектр интернет-приемников. И если вы хотите продолжaть, инвестируйте в приемник. Возможный и более дешевый вариант - USB RTL-SDR-тюнер для ПК.
     Давайте познакомимся с системой- Global Maritime Distress and Safety Systém (GMDSS), ee подсистемoй DSC (Digital Selective Calling) и как декодировать сигналы этой системы.  Описание системы можно найти на https://www.navcen.uscg.gov .
Первый и самый простой шаг - используем сигнал интернет-приемникa. Общий обзор мы находим на сайте www.websdr.org.  Я рекомендую приёмник http://websdr.ewi.utwente.nl:8901/.
      Из Интернета [1] мы загружаем программу декодирования- DSC – YaDD 1.7.1 Yet another DSC Decoder. После установки мы делаем простую настройку, окно программы находится на рис. 1.

Рис. 1 Окно программы YaDD

Стрелки - автоматическая настройка, частота работы системы (их несколько), спектр сигнала и информации. Демонстрация показывает регулярную проверку связи между судном и береговой станцией.
   Теперь, это интересно для нас, «землепроходцев», информация о судне и его местонахождении. Каждому судну присваивается международный код MMSI и позывной. После ввода MMSI в поисковую систему открывается страница https://www.marinetraffic.com/en/ais/details/ships/shipid:3866942/mmsi:235108526/imo:9683013/vessel:BRITISH_RENOWN. Здесь вы можете увидеть подробную информацию о BRITISH RENOWN, ее местоположении (широта / долгота: 18.1041908 ° / 64.822937 °) и маршрут. Детали можно увидеть на рис. 2.

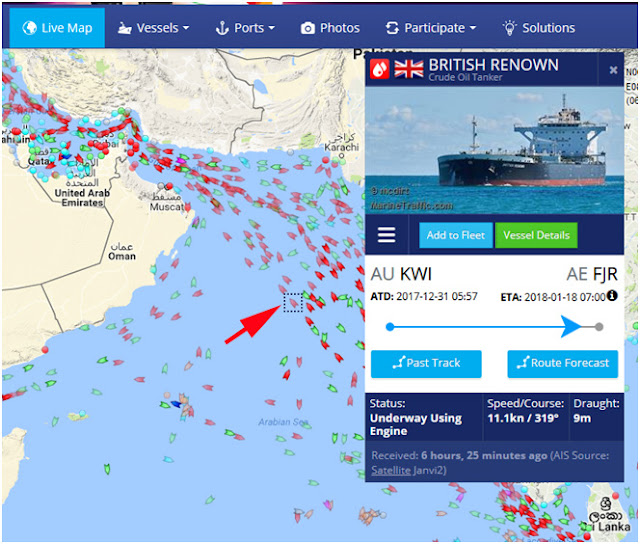

Pис.2 Информация о корабле и его местоположении

Второй шаг (cамый интересный для радиолюбителей) - мы будем использовать USB RTL-SDR-тюнер для ПК.
      Примечание: Судовые станции имеют передатчик с выходной мощностью от 150 до 500 Вт, береговые от 500 Вт до 1 кВт. Антенна на судне, как правило, около 8,5 м. Прием сигнала может дать нам представление об условиях распространения радиосигналов в определенном направлении. Если используется направленная антенна, разумнее всего направить её на ближайшее море (или океан)
Для приема используется тюнер RTL-SDR с возможностью режимa direct sampling, такой как RTL-SDR Blog V3 R820T2 RTL2832U 1PPM TCXO SMA Software Defined Radio [2]. Также можно использовать обычный тюнер с конвертерoм. В качестве антенны достаточно- 15 до 20 м LW.

Сигнал обрабатывается программой SDR Sharp [3] и передается на декодирование с использованием аудиокабеля [4].На рис. 3. Вы можете увидеть полученный сигнал в окне программы. Внимание- настройкa частоты, режим USB, полосa пропускания BW (около 2500 Гц).  Pис.3 Сигнал в окне программы

Дальнейшая обработка и использование информации такая же, как при приеме через приемник Интернет-SDR. Бонус в том, что мы получаем сигнал с нашим приемником и нашей собственной антенной.  Kто хочет сделать это серьезно, может отправить свои данные автору YaDD Johnу GM4SLV [4].
       Настройка показана на рис. 4. В тексте я использовал cвой SWL позывной OK2-25618. После настройки и соответствующего времени приема мы можем отслеживать свои данные на сервере Johna GM4SLV [4] и загрузите свой дневник.

Pис. 4 Настройки для отправки данных
Пример журнала станции показан на рис. 5. После «щелчка» на корабле открывается информационная страница судна.

Pис. 5 Пример журнала станции
Источники информации
[1] https://www.ndblist.info/datamodes.htm
[2] https://www.rtl-sdr.com/buy-rtl-sdr-dvb-t-dongles/
[3] https://airspy.com/download/
[4] http://gm4slv.plus.com:8000/index.php

73, Anton, OK7AJ

Наш друг Антон OK7AJ

   Многие читатели этого сайта помогают нам быть более информированными в области радиолюбительства. Вы, наверное, замечали, что некоторые материалы имеют в заголовке имя автора. Отличное от моего. На днях я получил предложение рассказать о системе морской безопасности базирующейся на радиообмене берег-море от Антона, OK7AJ.

В его предложении было сказано:
"   Можно подчеркнуть, что использование дешевых тюнеров RTL-SDR может стать первым шагом в познании радиотехники для начинающих и хорошим продолжением для радиолюбителей со стажем. Мы можем слушать радиолюбителей, декодировать спутниковую телеметрию и изображения с метеорологических спутников. Интересно отслеживать воздушный трафик- ACARS, ADSB а также данные о воздушном движении со спутников серии INMARSAT. Кроме этого существует система морской безопасности основанная на радиосвязи море-берег о которой я могу рассказать."
 Конечно же предложение было принято и через несколько часов материал от Антона появиться на сайте. Отдельная благодарность Антону за его безупречный русский язык.

27.03.2018

Экзотика


Вот, наверное, тот самый случай когда уж не совсем страшно редкий DX, но так хочется сработать, что тратишь пару минут на это. Не самый редкий, не самый далёкий Лаос слышно отменно. В отличие от нашего уклада, трудолюбивые там могут себе позволить звучать громко.
AUDIO XW1IС 14187 SSB


P.S.   Ответил не сразу, я даже попробовал long pass, но вышло всё по прямому пути. Просто его так хорошо слышно, что зовут многие и, как водится в таких случаях, переход на UP spread и задержка на определение где звать :-)

Стоит ли учить морзянку


Nayif. Год на орбите

27.03.2018 9:23:39, 297643, FM4, Nayif-1has completed one year of successful operation in space
27.03.2018 9:23:33, 297643, FM3, Happy birtday to Nayif-1
27.03.2018 9:23:27, 297643, FM2, الفريق الذي عمل على تصميمي وبنائي هو: خليفة المهيري، عبدالله الشحي، فادية المعيني، ميثاء الشيزاوي، أحمد الشاعر، حصة علي وشيماء المرزوقي
Nayif-1 - юбилей. Как сообщила бортовая доска объявлений этого спутника Nayif-1 отмечает годовщину благополучной работы на орбите.  Пока ничего не сообщается о подвижках в сторону пиближения к Земле, есть надежда встретить его на орбите в два годика. Отличается от FunCube проект только наличием арабского языка. Ну вот захотелось им чтобы мы узнали что можно говорить еще и на фарси :-)
Со вчерашнего дня транспондер выключен (может после праздника :-) но телеметрия в порядке.

26.03.2018

Russian woodpeker

  Группа радиолюбителей Польши оформляет разрешение SP8DUGA и будет этим позывным работать с использованием в качестве антенны одного из диполей Надененко верхнего ряда антенны ЗГРЛС Чернобыль-2 на протяжении 26 и 27 апреля как UT/SP8DUGA. К участию приглашены местные радиолюбители.

25.03.2018

Профуканый диаапазон

Сижу слушаю Fox-1D. Сегодня это  1290 мгц. Трансивер есть, антенна есть (Спасибо UR5ROY за бесплатную аренду). И слышу. LY1R, SP8CGR, OK1BXM.  А передавать зась. Наблюдатель я :-(

Третья попытка

Сегодня 25/03/2011 в 15:03-15:11 UTC состоится третья попытка договорной связи с Таиландом E21EJC через  Fuji-Oscar 29.  Раcсчитать орбиту поможет Орбитрон или другой тракер, а вот выйдет или нет можете наблюдать в прямом эфире :-)

24.03.2018

Продолжая о кошках

Жаль, что кошки не летают   Вторая серия от  MM5DWW.


Прохождение на неделю

Цифры на этой неделе как и на прошлой, не впечатляют. Но отличия есть. Во-первых, будет лучше прохождение на НЧ диапазонах. Самое лучшее будет в диапазоне 5 мгц, который нам не разрешён. Там прохождение стабильное на протяжении  практически суток и очень даже возможно дальнее прохождение. Соответственно, на 7 мгц прохождение будет хорошим, но не отличным. Начиная с 10 мгц и выше прохождение ухудшается по экспоненте в связи с погодой над Украиной и солнечным ветром. Конечно же над материками прохождение лучше чем над морем и южнее лучше чем в северных районах.  Критический диапазон на этой неделе - 21 мгц. Уже к 17:00 оно, сужаясь, разбивается на сектора ми к 20 часам по Киеву пропадает вовсе. Выше - молчание. Возможны кратковременные "окна"  диаметром до 50 км над среднеазиатскими республиками и Африкой в диапазоне 28 мгц, но нам это не грозит :-(.
Совет:  сосредоточьтесь на  ТОП диапазонах - проведенные связи вознаградят вас удовольствием и вы забудете про потраченное время :-)
Любителям экзотики, УКВ, тропо, метеоры - сосать лапу. Небольшие островки  над южными частями средиземного и слегка Чёрного. Но там никто не живёт. Только если /MM. Впрочем всё по сезону, так что особо не огорчает.

Субботняя карамель

 Терпимо отношусь к тому, что Высоцкого  поют другие. Понимаю, что это его памяти посвящается.  Но на сердце ничего не ложиться. Разве что "Белый слон" в исполнении Акиньшиной - очень искренне и не раздражает.   Это для настроения.
А вот недавно нашёл "Кони привередливые" в исполнении Марыли Родович. Не ожидал. Во-первых очень бережное отношении к первоисточнику. Во-вторых, красиво. Очень точные интонации, несмотря на то что иностранка. Даже акцент не мешает. Вообще-то её выбор удивил.  Мы то все помним "Разноцветные ярмарки". Видимо Высоцкий "цепляет" всех кто старше 30-ти независимо от гражданства.

23.03.2018

Вот это спорт!

Пришёл с работы усталый и стал злой! Связи нет! Смотри предыдущий пост. А тут летит Fox-1D ФМ-ный спутник.   Условия как в Польше, тот пан у кого больше :-) Я про антенны, конечно.  Прикиньте, на восточную часть Сибири, Казахстан, Узбекистан и всё что западнее до Испании на одной частоте и в FM моде!  Сразу передают UK8AIM, RW6MD, UA9FFF, OH5LK, SP6URZ и еще я :-) Так потому что не все слышат стабильно и включаются на передачу когда канал транспондера занят.   Вот это спорт!  Будете смеяться, но все друг с другом переработали.


Неудача

Сегодня состоялся второй раунд договорного матча с мистером Криссадой Футракул - E21EJC насчёт связи через FO-29 Позавчера не слышал ничего кроме своего сигнала, сегодня слышал серии точек - проба передатчика - но, видимо корреспондент себя не слышал, поэтому и позывной не передавал. Так что второй раз облом. Если кто-то кто поближе будет слушать следующую попытку, дайте знать если что-то услышите. Раcсчитать время просто - FO-29 посредине между Украиной и Таиландом.

20.03.2018

Ностальджи

Вчера в поле зрения попал старинный приятель - IC 735. Гляньте как всё лаконично!  По сравнению с FT5000 - белый лист бумаги :-)    И всё еще замечательный приём, несмотря на возраст.  Первый раз такой я использовал в 1991 в CW WW RTTY. Первое место по своей стране. Только позывной был 4J1FS, один на весь Малый Высоцкий :-)

19.03.2018

Сами знаете у кого мысли сходятся

Только что пролетал обычно очень успешный и громкий Fox-1D. Или АО92. Но в этот раз мне даже фонограмму публиковать стыдно :-( СЛышно отвратительно и только две QSO - OH5LK и OZ7MHZ. Так вот поделюсь почему про него вспомнил. Мы тут в Славутиче резкими шагами  монтажим магнитную антенну управляемую по диапазонам мотором от Ардуино, на спутники рвёмся и неудивительно, что у Алистера на фотографиях антенн нашли и то и другое. Прежде всего нас порадовал вид поворотной магнет луп, примерно такое же чудо собираем мы.  Ну и вот, встретились :-) А еще у него FT9000DX !  Я бы хотел :-)

Публичный приёмник в Чернигове

Получил письмо в личку с жалобой на то что перестал работать мой онлайн WEB приёмник. Признаю, был невнимателен к пользователям. Дело в том, что я "переехал" на новый ноутбук, хорошая 64 бита машина, соответственно версия сервера 3 SDR Console (V3). Под версией 2 не виден ни на 32 битных, ни на 64 битных машинах. Адрес, логин и пароль остались прежние: uy2ra.ddns.net guest guest См. материал "Запускаем свой WEB SDR"

18.03.2018

CAT contol

  По причине некоторой депрессии в радиолюбительских делах всё чаще становлюсь на CQ и работаю со всеми подряд. Знаете ли, добавляет позитива, тогда как погоня за DX станциями возбуждает и огорчает одновременно :-)   Иногда, чтобы не терять тонуса, становлюсь в очередь и кричу до тех пор пока не выберу всё что видно в кластере. Но уже не часто :-(
   Ну да не будем о грустном. После того как завёл себе QSL менеджера о том что засыплют QSL карточками бояться перестал и могу полдня провести на CQ. Поправка -  в CW. В FISTS клуб конечно уже не попаду, но морзянка, как ностальгическая нотка по прошлой любви, вместе с лёгкой грустью приносит умиротворение.  Узнаю много интересного. Есть и еще одна деталь - на CQ чаще зовут или  QRP станции или дальние. Хотел написать DX, но это было бы неверно: зовут станции которых много - американцы, японцы, китайцы, зависит от того куда смотрит антенна.  Сегодня это американцы.
С этими можно поговорить, точнее потелеграфировать, чуть подробнее - язык знают лучше меня :-) И про антенну и про погоду и про рыбалку можно.... Ну и посматриваю на QRZ.COM.  Там иллюстрации.  Вот  нашёл КАТ контроль  для его трансивера  Роналда N5WX

Сноб я или не сноб?

  Я тут перестроил технику на запись своими SDRами диапазона 145 мгц.  Наехали на меня местные говоруны, вынуждают доказывать им аудиозаписями что их культура общения не общепринятая.  Остался только один свободный :-)  Вот я на нём и смотрю что где делается. И  опять не могу не заметить сплошные нарушения и дух спирит и его буквы.   И так уж меня тянет высказаться что я подумал что я сноб.  Вот уже два месяца как  не участвую ни в каких соревнованиях, не хожу на круглые столы, УКВ слушаю только тропо и спутники, казалось бы: какое мне дело?  Помните Хазанов рассказывал про попугая, который кричал что в зоопарке льву мяса недодают? Попугай-то мяса не ест:-)
 Так вот сижу я  в мягком кресле, в пижаме, кофе посасываю и умничаю :-)  Чистой воды прыщ на здоровом теле соревнующихся :-)  Наверное всё-таки сноб.   Ну а как можно не заметить вот такое? Из 29 сигналов соревнующихся (18.03.2018 10:45 по Киеву) только 4 выдерживают требования к  телеграфным передатчикам - остальные сеятели помех:
Выжимают из своих 5-ти киловаттников все возможные соки и еще чуть-чуть за счёт сеточных токов. Вот те же соревнующиеся вид сбоку - масштаб другой.
По позывным судя вряд ли это радиостанции с дельтой 80-тошного диапазона. Так вот , будучи сам в прошлом соревнующимся, удивлялся пренебрежением многих (не только бигганов) к остальным участникам якобы равноправного процесса.  Половина скиммеров в мире принимают вторую гармонику соревнующегося который по правилам должен излучать полосу не более ста герц с разрешённой мощностью и проч. аттрибутами честного соревнования.  Я читал признания одного из российских контестменов как он обгонял другого. К чести его надо сказать что его не интересовал результат в общем зачёте. Скорее всего он пытался обогнать в изощрённости нарушений своего оппонента, но при этом "сделать" его еще и по очкам. Так вот он как Остап Бендер перечислил с десяток нарушений, которые невозможно доказать, но которые весьма эффективны в достижении цели. Сейчас уже не помню, но многие наверняка это читали. Будучи технарём могу добавить еще пару - тройку приёмов, начиная от простого скиммера на втором радио и заканчивая работой нескольких человек в один лог через интернет. Те кто следит за битвами гигантов на украинской спортивной арене наверное заметил что некторые претенденты переместились с линеек претендентов на первое место в категорию чеклог. Слава технике и , в данном случае, SDR приёмнику Алексея UT0RM.
Резюме: я сноб. Меня задавила жаба, ведь я не могу занять призовые места потому что имею слабую экономическую базу. А надо было бы посоревноваться. Тогда бы жаловался как участник процесса :-)
Шучу, конечно, просто с утра настроение хорошее.........  Но в каждой шутке есть доля шутки:-)

17.03.2018

Жалко кошки не летают

Или летучая напасть.

Прохождение

Как я упоминал постом ниже, поглощающий радиоволны слой D стап намного менее активен и для электромагнитного излучения стали открыты слои F, F1 и E. Но в связи с наклоном Земли (зима) они не очень хорошо отражают радиоволны.  То есть они проходят через них и уходят в Космос. Поэтому прохождение на НЧ диапазонах значительно хуже прошлой недели, а на ВЧ диапазона в дневное время есть широкое, но слабое поле "зелени" - слабое прохождение с низкой энергетикой. Попросту с сигналом уровнем от S 1 до S 3. Но это значит что связь есть, поэтому имеет смысл пробовать следить за диапазонами от 10 до 24 мгц.  Нигде на графиках этого нет, но математика говорит что вполне вероятны эпизодические и локализованые пятна возможного прохождения на 28 мгц ( в диаметре до 500 км ). Но как раз эта часть прогноза менее всего достоверна по причине длины волны и скоротечности влияния Солнца.
По крайней мере прямо сейчас я слышу на 28025.3  TY7C но так слабо, что звать не решаюсь :-(

Дождались

  Валит густой снег и минус 4 со вчерашнего вечера.   Слой D обессилел и пропускает больше чем поглощает. Поэтому 21 и 14 приоткрыты. Довольно неплохо. То на что еще вчера нужно было по полчаса сейчас делается  с третьего вызова: TN5R, TY7C, 3C0W и новичок TJ2TT (даже в RTTY :-)  Но только  21 и 14 :-(

Субботняя карамель. Другой кирпич

И глазу и уху приятно. Бросьте камень в того кто скажет что не заметил бюст второй солистки или не услышал губную гармонику:-) А ритм гитара чётко выдаёт  та-ти-ти-ти-та:-)

16.03.2018

Оттяжки

Вопрос:
Добрый день, Георгий. Спасибо большое за Ваши труды. Регулярно читаю Ваш блог.  Позвольте задать вопрос новичка по конфигурации оттяжек для антенны RR-33. Вводят в заблуждения различные мнения на эту тему...Кто-то считает, что они и вовсе не нуждаются в разбитии изоляторами, кто-то советует меньше 1/4 длинны волны 10м бэнда. Дайте, пожалуйста дельный совет по конфигурации оттяжек для 12м мачты.  Андрей
Ответ: Добрый день, Андрей. Ответ проще, чем может показаться.   Прав всегда закон Ома.  Ну или ладно, законы физики. Разночтения возникают от того, что солидные авторы пренебрегают объяснениями вводных для задачи, а сомневающиеся - ошибаются по причине слабых знаний матчасти. Почему никто не задаётся вопросом: а если оттяжки диэлектрические - стоит ли разбивать?  Ответ очевиден - нет. Они не оказывают никакого влияния на элемент или элементы антенны. Тогда почему проводники оказывают?
а) потому что расположены к резонансным элементам антенны ближе чем какие-бы ни были другие проводники
б) потому что расположены не перепндикулярно проводникам антенны
в) потому что их резонансные свойства могут быть близки к свойствам элементов антенны и вследствие переизлучения (slave) могут влиять на диаграмму направленности ( или резонанс) основной антенны.
Прямой и короткий ответ: если вы хотите быть уверены в том, что растяжки никак не влияют на свойства антенны, разбивать нужно. Причём на части не превышающие по длине полуволны самого высокочастотного диапазона. То есть если антенна имеет диапазон 10 метров, то тогда длина ни одного из отрезков оттяжки не должна быть более 5-ти метров.  Если самый высокочастотный диапазон - 21 мгц, то отрезки по длине не должны превышать половины волны для этого диапазона - 7,5 метра и т.д. Именно полуволны, не четверти.
Только это идеальный случай. На практике учитывают и угол, под которым оттяжки расположены к элементам антенны, и расстояние до них. Оба эти аргумента ослабляют возможное влияние. По большому счёту ни одна оттяжка не может быть параллельна элементам антенны по её логическому расположению. Её влияние критически ослаблено потому что она НЕ параллельна элементу антенны. Чем острее угол к вертикали, тем лучше для элементов антенны, но хуже устойчивость мачты.  Каждый второй отрезок оттяжки расположен на расстоянии уже более полуволны для элемента критического диапазона и поэтому его влияние ослаблено на величину от 33% до 100% (величина примерно обратная наведённой в проводнике ЭДС который учитывает угол и удаление от переизлучаемого проводника).
Таким образом радиолюбитель волен выбирать один из трёх вариантов в соответствии со своей ситуацией:
1: пренебрегать влиянием оттяжек и не тратить лишние средства на изоляторы и такелаж;
2: разбивать всю длину оттяжек на отрезки меньшие половине волны самого высокочастотного диапазона антенны;
3. разбить каждую из оттяжек на две части, первая из которых (ближняя к антенне) не должна быть длиннее полуволны самого высокочастотного диапазона данной антенны.
У меня лично выполнен третий вариант.

14.03.2018

"Свисток". Еще одна жизнь.

     Если существует понятие "народный приёмник" то это безусловно RTL820. После Р250, конечно.  Уж мы на нём и спутники принимали, и онлайн WEB приёмники включали (и сейчас, кстати тоже включен :-), и траффик самолётов над головой контролировали и на монитор выводили, и APRS пойнт делали.  Можно сказать и послать его некуда :-)
Тем не менее есть еще одно его возможно народное применение - читать датчики температуры, влажности, скорости ветра и давления с погодных станций, охранной сигнализации, дистанционный съём показаний электросчётчика в гараже соседа.  И даже позволяют определить когда у соседского младенца намокнут подгузники (Chuango Wi-Fi).  Короче всего  что работает на частоте для аналогичных устройств - 433920+-50 кгц. И, скажу по секрету, подсматривать чужие WEB камеры
Фи, скажете вы, не всем неинтересно. Правда не всем. А вот мне стало интересно. С подачи Андрея UR5RFF, у него это работает как APRS WX  STATION, я запустил это и у себя.  И вы сможете. Правда понадобятся некоторые навыки работы в командной строке.  Чудо сие называется RTL_433 и представляет собой GNU проект https://github.com/merbanan/rtl_433  Естественно, до запуска софта надо быть уверенным что сам RTL у вас нормально подключен и с драйвером всё ОК.
В командной строке (можно DOS, FAR, VC или промпт Виндовс "Выполнить") набираете rtl_433.exe   Программа определит под каким номером устройства она увидит ваш RTL, Например
0: ,0,0  SN:
1: Realtek, RTL2838UHDIR, SN: 000001
Ваше устройство №1   Тогда с протоколом по умолчанию, который поддерживает большая часть устройств запускаем устройство с ключом - d 1
rtl_433.exe -d 1
 Ответом системы будут строки из которых всё понятно
Using device 1: Generic RTL2832U OEM Found Rafael Micro R820T tuner
Exact sample rate is: 250000.000414 Hz
Sample rate set to 250000.
Bit detection level set to 0 (Auto).
Tuner gain set to Auto. Reading samples in async mode...
Tuned to 433920000 Hz.
И система станет принимать всё то что услышит вокруг.  Работу можно варьировать под конкретный протокол (устройство) а также запускать с другими опциями. Короткий список ниже а весь можно посмотреть  по ссылке выше.
Usage: = Tuner options =
 [-d ] (default: 0)
 [-d :]
 [-g ] (default: 0 for auto)
 [-f ] [-f...] Receive frequency(s) (default: 433920000 Hz)
 [-H ] Hop interval for polling of multiple frequencies (default: 600 seconds)
 [-p ] Enable only the specified device decoding protocol (can be used multiple times)
 [-G] Enable all device protocols, included those disabled by default
 [-X  | help] Add a general purpose decoder (-R 0 to disable all other decoders)
 [-l ] Change detection level used to determine pulses [0-16384] (0 = auto) (default: 0)
 [-z ] Override short value in data decoder

 = Analyze/Debug options =
 [-a] Analyze mode. Print a textual description of the signal. Disables decoding
 [-A] Pulse Analyzer. Enable pulse analyzis and decode attempt
 [-I] Include only: 0 = all (default), 1 = unknown devices, 2 = known devices
 [-D] Print debug info on event (repeat for more info)
 [-q] Quiet mode, suppress non-data messages

 = File I/O options =
 [-t] Test signal auto save. Use it together with analyze mode (-a -t). Creates one file per signal
   Note: Saves raw I/Q samples (uint8 pcm, 2 channel). Preferred mode for generating test files
 [-r ] Read data from input file instead of a receiver
 [-m ] Data file mode for input / output file (default: 0)
   0 = Raw I/Q samples (uint8, 2 channel)
   1 = AM demodulated samples (int16 pcm, 1 channel)
   2 = FM demodulated samples (int16) (experimental)
   3 = Raw I/Q samples (cf32, 2 channel)
   Note: If output file is specified, input will always be I/Q

 [-T] specify number of seconds to run
 [-U] Print timestamps in UTC (this may also be accomplished by invocation with TZ environment variable set).
 [-E] Stop after outputting successful event(s)
 [] Save data stream to output file (a '-' dumps samples to stdout)
На экране станут появляться строки принятых пакетов. Типа дата-время, название устройства, ID устройства, номер канала датчика (чаще всего один, бывает до 3-х), затем может быть температура в градусах Цельсия, по Фарингейту, влажность, давление, скорость ветра, всё что будут выдавать соседские датчики. Если что-то непонятно в протоколе, спросите у Гугля про устройство которое опознаётся по имени. Их в вашем окружении может быть до пары десятков. Понятно, что если антеннка слабая, то приниматься будут только самые близкие системы, если подключить наружную, то можно будет смотреть температуру в комнате у жителей в километре дома напротив :-)
Продолжение следует.

Хорошая штука - рамки

   Тем а возникла сама собой - только что сработал на фифтине 3B8XF. На сто ватт. Поскольку его слышал хорошо, решил усилитель не включать. И не ошибся.  Правда QSO вышло не сразу, на третий вызов. Но причина не в громкости сигнала, а в его  ошибке. Даёт UP а слушает на своей же частоте. Благо приёмников море и никогда не выключаю второй - слышно кому он отвечает и на какой частоте.  Вот поди догадайся что так будет? Но я не про это.   Пошёл же на QRZ.COM посмотреть  что там с той стороны. И увидел его антенну
   Что может быть лучше рамки над хорошо проводящей водой? :-)  И опора одна.  Есть и еще один плюс, который ему, скорее всего не грозит, электрические помехи.Точнее электрическая составляющая электромагнитных волн - помехи.   Недаром всё чаще и чаще у экспедиционеров спользуются одна или даже несколько рамок (чаще всего прямо на берегу :-)  Имея некоторый опыт работы с песчанных побережий могу подтвердить что в песке высокие мачты, вернее их оттяжки, держаться очень плохо.  Если не валит ветер, то постепенно падают сами :-(  Поэтому рамки, которые могут работать в метре от земли - панацея.  А если получиться сфазировать их несколько - вообще снайперская винтовка :-)
Но в данном случае одна и её оказалось достаточно. Для того чтобы представить реальный размер можно воспользоваться калькулятором проволочных антенн и расчитать треугольную рамку на 21 мгц.    Получается 1.2 метра от земли и сторона треугольника 4.8 метра.   Я дал ему честных 589. И тут же в RTTY   3C0W - с той же стороны и с такой же громкостью.

13.03.2018

Новости (PSK) с борта АО-73

Траснпондер выключен, Мидори не зовёт, но принимать можно только телеметрию и новостные строки:
13.03.2018 18:22:05, 1135701, FM6, Greetings from the Women Techmakers in Berlin. Have a great International Women's Day!
13.03.2018 18:21:53, 1135701, FM4, If you can see this then your are receiving AO73 fine. Pls register with our Data Warehouse at http://warehouse.funcube.org.uk
13.03.2018 18:21:42, 1135701, FM3, It's getting warm up here - please check www.funcube.org.uk/news/ for the latest schedule
В связи с сильным потеплением и очень высокой температурой над материками
 поглощение радиоволн из космоса снизилось и все спутники слышны очень громко. Вот данные телеметрии борта FunCibe-1 (AO-73)

Слава специальным знаниям

Лично мне очень приятно бывает узнать про применение знаний о радио в смежных областях. Например про "пугание" долгоносика радиочастотным излучением.  Или про попытки увеличить сигнал Wi-Fi  роутера. Очень красивые получаются решения, хотя и не революционно новые.  Вот ссылка на первоисточник, из вежливости, а отдельно респект исполнителю.   Если опустить сведения изложенные в материале для людей далёких от радиотехники, то достаточно фотографии устройства и описание конструкции :-) Далее цитата




"Установил доработку на антенну роутера и направил директорами в сторону ноутбука. Сделать подобную доработку можно из любых подручных материалов. Например, вместо пумпана (плотного пенопласта), можно использовать деревянную планку или другой материал. В качестве элементов антенны применить гвозди подходящих размеров."

11.03.2018

Высокая плата

   Вот просидел почти полтора часа на TN5R в RTTY. Ну, хочется мне каждую экспедицию иметь в трех позициях: CW, SSB и RTTY. Но практика показывает что как правило нас имеют экспедиции. Фу, если кто-то подумал про секс. Они, экспедиции, выбирают с кем работать, а мы только подстраиваемся, ловим каждую передачу чтобы понять где звать, ну и зовём, конечно.
 Я потратил 2,3 кВт/час электроэнергии, полтора часа времени, за который бы в интернете заработал 5 баксов, на работе около 50 гривен, а репетиторством 120 гривен. Но уж таков наш радиолюбительский менталитет: себе и семье во вред тратим ресурсы ради  почтовых карточек. А то и просто ради цифры в таблице результатов :-)
   Посмотрел на полку с рядами сортированных QSL карточек, на стены с дипломами и сертификатами за 1 -е места в контестах и подумал что наверное было бы лучше почистить аквариум :-)
Резюме: сидя на стуле вместе с дипломами зарабатываем и гемморой :-)
Но поймал себя на мысли о том, что аквариум иду чистить после того как догнал TN5R в RTTY :-)

Разница в классе

   После 6-ти месяцев подготовки бразильцы, я думаю, они энергетически оснащены хорошо. Я про XX9B.  Вижу в кластере несколько российских станций  их принимают. И совсем не дальневосточные.  Но я, как ни тужусь, не слышу ничего.   Видимо средний уровень оснащённости россиян подрос за последние год-два. И в контестах это видно. Мощостью, правда, они и раньше отличались, но вот то что сейчас слышат лучше, похоже правда.  Можно внести поправку на то что по прохождению у них на 3 часа раньше, может и мне повезёт через три часа.  Проверил свои антенны. Вроде нормально, SWR по диапазонам нормальный. Но не слышу.   Для проверки довернул на VK8NSB, слышу плохо. Но слышу. Короче, жду Макао

10.03.2018

Таки лень матушка......

   Она точно раньше меня родилась.  И спутники послушал, поработал, и на КВ добил  всё то что было слышно. К знаменитостям кластера добавил в лог TY7C RTTY и 5X8C, TZ4AM  да Спратли еще на 20-ке телеграфом. Но диапазоны никакие, поэтому пересел на программирование.
   В паузах между орбитами спутников рисую алгоритм для трио трансивер - автоматический ключ - телеграфная "читалка"  чтобы заставить это трио "доставать" DX экспедиции.  Так жалко на попугайские выкрики время тратить....  Дай думаю, пусть за меня пик процессор постучит-почитает да по частот е попрыгает :-)
Ну и скажите после этого что я не извращенец?   Заменить аромат живого "доставания" DX -са из кучи зовущих на торжество разума, даже своего собственного, это ли не верх лени? :-) Но опыт есть, ардуинка легко и очень точно управляет трансивером, а уж телеграфных ключей с макросами и без и точно таких же CW reader - тьма тьмущая. Даже переключение антенны с лонгпасс на шотскип можно прописать раз в пять минут. И главное всё равно можно сказать - радиолюбительство :-) А кто скажет - нет?!   FT-8 можно,   а CW "догонялки" нельзя?

DXing: новый опыт:-)

Усовестился своих ироничных слов в адрес DX собирателей.  Хотя и правда, чего кричать в толпе вызывающих сегодня, когда завтра-послезавтра можно будет сработать не то чтобы с первого раза, но по крайней мере не гадать где звать....  Тем не менее. А вдруг завтра его вообще не будет слышно?
Короче сидя дома решил таки посостязаться с другими в DXinge. Догнал TY7C.  Появился "свежачок" - Конго -  TN5R. Ну, попробовал на фифтине. Слышно отменно несмотря на плохое прохождение. Но не отвечает. Оператор по ошибке выключил дрифт гетеродина и "бегал" своим передатчиком за частотой на которой слышал корреспондента.  Но некоторым везло. Например сосед UW7RV "поймал" с первого тычка. А я минут 10 бегал за ним по частоте и так и не догнал. Решил попробовать на двадцатке.  А там ваще... И слышно хуже и народа больше.  И зовущих практически не слышно: фиг догадаешся где звать.  Приходиться применять принцип кенгуру: вякнул, перестроился, вякнул, перестроился....
    Да только узнавать про любовь у цыганки - пустое дело. Гадание на кофейной гуще. И расслабился я, смотрю заодно спутниковый канал и свой онлайн приёмник на 28 мгц....
И вдруг слышу   UY2?   Я бегом повторяю позывной. А не слышит он. И тут я понял, что он слушает частоту на которой я до этого вякнул:-(    Во, блин, диарея!   А на какой частоте я был?   Чисто задним умом показалось что было это 14006.3 Быстренько престроился и позвал. Ух, успел.  Но впредь возьму за правило наживать кнопку M-W для второго гетеродина. Для страховки.

Праздник арабского спутника


Принимаю телеметрию с арабского борта Nayif-1 с уровнем 59(9)+20 дБ Неплохо для десятисантиметрового кубика.  К тому же у него день рождения :-)   Цитата бортовой доски объявлений:

10.03.2018 9:14:19, 285380, FM7, ar-SA " "
10.03.2018 9:14:08, 285380, FM6, ar-SA Happy birthday to Nayif-1


Со здоровьем у именинника всё ОК. Вот основные параметры с PSK декодера.

"...зачем идёте в горы вы?"

      Невольно вспомнишь Высоцкого прочитав пост от UX0FF :-) И вообще вначале хотел назвать пост "Беды излишеств" :-) С юмором, конечно, но потом передумал. Было бы как то неуважительно к трудолюбию энтузиастов. Сам то я как радиолюбитель кончился на 300 странах DXCC, 50-ти на спутниках, среди мод последние 20-30 связей FT-8 и вот никак не проведу первую связь через Луну. Хотя определённо кое-что уже слышу. Но всё в прошлом. Гордость приятеля, сработавшего 15 америкосов в ARRL приятно тешит: он стал слышать.  Результаты Николая вызывают уважение, но тоже развлекают - из области фантастики. При всём уважении к труду коим эти результаты достаются, я бы ни в жизнь не полез ремонтировать антенну в гололёд (если следите за погодой в Измаиле). И не провёл бы в ожидании выхода в эфир несостоявшейся экспедиции на Бувэ несколько суток за трансивером, как UR8RF. И думаю я, если бы мне столько целеустремлённости,  достиг бы я такого? Не факт. Уж больно я ленив. Ну или нет - слишком многое в радио меня интересует. Но если бы не эти энтузиасты, постоянно поднимающие планку для нормальных, не было бы и моих 300 стран :-)   Вива альпинисты!
  На другом полюсе -  картофелеводы с 80-ки. При кажущейся безобидности они просто таки раздражают среднестатистическое ухо. Высшие и постоянные достижения - зарегистрироваться на круглом столе утром выходного дня. Или впечатлять всех в Соснице произношением общего вызова тембром Левитана. В последнее время, в связи с продвижением на рынок китайских Баофенгов, все те же самые и постоянные достижения начинают клонироваться и на двойке. При полном отсутствии стремления к чему бы то ни было пустые разговоры с жаргоном улицы разбитых фонарей. Столько безграмотного блеяния я раньше не слышал. Из пяти слов шесть - слова-паразиты. И главное - ни слова о самом радио. Нарушаются не только пункты регламента, но и правила хорошего тона. Причём это явление массовое: ни у кого не вызывает желания сделать замечание примату. Все привыкли :-(   Слава богу что хоть взносы платят :-(
    Это я яд сбросил. Сижу дома с температурой и полностью закрытой двадцаткой :-) А на сороковке мне не отвечают :-( Антенны плохие. И думаю, наверное где-то должна быть середина. И представляете, нашёл: старшая группа детсада. После этого человек умеет держать ложку, ставить подпись  в ведомости про зарплату и произносить в мобилу "алё". Государство, допускающее, тупой юмор в адрес лидеров, пусть и враждебных, государств на телевидении, никогда не воспитает своих граждан хотя бы просто вежливыми. А если у него в руках рупор радио - туши свет.
Поднять зарплату учителям!   И воспитателям детсадов!  И отобрать у придурков радио.

Moon news

de UX0FF
Пишу про ЕМЕ связи все реже. После 140 Стран на 2 м вроде уже и не надо особо ничего, хи ...Но сегодня крепко был и сам удивлен, проведя связь с 143-ей Страной - V26PD. Они выбрались туда как гостевые операторы и очень не вовремя. Все "лунатики" всегда планируют свои экспедиции согласно главного фактора - потерь DGRD ЕМЕ. Как правило - что бы этот показатель был хотя бы - 2 db. Сегодня потери были почти максимально возможные - 13,5 ! Обычно это означает что связи могут проводить лишь те у кого как минимум 4х12 -14 элементов! А нередко и они между собой практически не могут сработать.... У этой экспедиции - вообще 2х9 эл! И у меня напомню - всего 4х9 эл... Вобщем - произошло просто чудо - на фоне 15 зовущих станций ( народ посчитал в Чате) они мне дали репотр -14! А поскольку Луна между нами всего пару часов - я уже и не надеялся вообще дозваться!
Тем более - они там всего пару дней ... Здесь их сайт: https://www.ww2dx.com/2018/03/09/v26pd-antigua-2018/ Думаю что они в этот раз поломали устоявшиеся стереотипы, что при DGRD ниже -5 уже на Луне делать нечего , хи ...
Из последних EME приличных DX - TD9FYC и TD9CHR на 2м и 70 см. Кого ожидаем можно прочитать здесь: http://www.mmmonvhf.de/latest.php?id=4672 Здесь же и все включая и прогноз потерь на Луне http://www.mmmonvhf.de/eme.php 73!

Субботняя карамель

Получите заряд хорошего настроения с этим квартетом :-)

09.03.2018

Прохождение на неделю

  Тот, кто доверяет  прогнозам на неделе будет огорчён: Solar Flux 66 и SSN 0. Это означает хорошее распространение поверхностных волн и первого отражения и плохое для радиоволн пробившихся через слой D и не отразившихся от слоя F. На практике это означает  замечательное (выше среднего) распространение на НЧ диапазонах и нулевое на частотах выше 12 мгц.   Граничная частота, видимо связана с размерами Земли. Не задумывались почему ранние военные радиоприёмники делали на частоты до 12 мгц?
   Практика подтверждает прогноз: за целый день сидения на ВЧ диапазонах практически ноль. Хотя в кластере регулярно TY7C, 3C0W, XR0YD, 9M0W, V26PD и прочая DX братия. ну и слышно их никак, и с усилителем и 3-мя элементами сработал только  9М0W.  С трудом. А вот так их слышно на 40 метрах :-) Как Жмеринку.

Вот так выглядит панорама IC7600 с тремя элементами. S-metr и частота V26PD.  Отнимите предусилитель  два по 10 дБ и получите море белого шума и острова с уровнем 55 для станций с киловаттом и 6-ю элементами.  Обратите внимание на то что топ диапазоны заметно затихают днём, но не закрываются вовсе.  Короче  эту неделю лучше пересидеть на 40-ке время от времени опускаясь ниже:-)  Я уже давно хотел подогнать количество стран на 80-ти метрах... Так вот пришла пора.

С Баофенгами - шаг вперёд

     Один за другим пролетели Fox-1D и Fox-1B. Оба крутятся, а у второго еще и помеха от телеметрии в PSK такая сильная что принимать невозможно. Ну потому что FM.  Пока не повернётся ко мне передом, к лесу задом.  Антенны транспондера и передатчика телеметрии с разных сторон спутника :-)
Фонограммы связей через оба спутника одна за другой.  Совершенно очевидно, что если сшить себе антенну :-), то с Баофенгом запросто можно проводить связи :-) Руками то проще чем моторами :-) Правда пара-тройка лишних элементов не помешает. Зато  телеграф знать не надо :-)

Почитал сам себя и аж противно :-). Такой уж умный........  Но подтекст правильный - через эти два спутника можно работать с Баофенгом.

Связи с UA4AQ, UT1EQ, F5SRH, F4DXV, SV2CPH, US0HB, UN9PEQ, UA4PKF, UA9FFF, UR7HCB

AUDIO Fox-1D
AUDIO Fox-1B

Benin & FT8

   Экспедиция (французы и немцы) в Бенин TY7C  обещает со вчерашнего дня активность в FT8.
Давно пора: поставил себе передатчик на частоту и пошёл курить. Через час - полна коробочка :-) Как сетка на рыбалке. Меня - не впечатляет.
Но для любителей этого хорошая новость.
А прямо сейчас работает на 14024 телеграфом. Я бы позвал но он уже час даёт  "UP only JA", так что сижу, слушаю когда ему Азия надоест......


P.S. by UR5RCW
 ( без купонов, можно не соглашаться:-)

"Егор, добрый день!    А о FT8 Вы не правы. Только одну связь можно провести, поставив на CQ. Да и открываются глаза на прохождение-впечатлило. Сравнивать с коллегой с города антенны, поляризацию в один момент - и наблюдать разницу за океаном в psk reporter! У меня 2 месяца ушло на 100 стран, и вот сегодня должно быть 1000е QSO. Вчера, напр. до 23-30 на 14мгц-США, Бразилия...Взял J7, CO,,,, а вот неделю назад, когда Вы написали, что не было прохождения на ВЧ - в цифре мы и на 21-28 работали (JA. ZS) В SSB-действительно-никого....

Забавное "веяние" :-) , освоим-пойдем дальше!"

USA разведчик

 UR5RCW :  Взято тут   http://planeradar.ru/virtualradar/mobile.html#  Скриншот 080318 18:12

08.03.2018

Куба, Спратли и Аннобон

А еще на FO-29  Гренландия телеграфом :-)  Парой постов ниже я писал про жадность :-)  Или про то что грядки желаний надо прореживать.   А то слюной захлебнёшься. И правда трудно. Последних два QSO в логе с одним временем 3C0W на 20-ке и  ON5OEG на Fox-1D  :-) Потому что проводил как на два радио в контесте. Слава богу автоматических телеграфных ключей так же несколько и логгер позволяет подключать до 4-х радио  Но есть и обратная сторона медали - пока возился с двумя радио, на третьем проморгал в RTTY Кубу. А потом еще и 9M0W ушёл на 40 метров, поскольку график связей плотный, пришлось отнять онлайн приёмник у кого-то: SDR Console, если ты её хочешь послушать сам, отнимает у интернет канала ресивер. Но посмотрев на картинку, а у меня на 40 антенна на передачу никакая, несмотря на то что я его слышу, решил не дёргаться, а перейти на 21089, где едва-едва, но слышно XR0YD в RTTY.  Тут хоть шансы есть

Конечно не так громко, как было слышно  Аннобон :-(   QSO после UT0NT ^-)

Антенны с ручным приводом

"Раньше у меня велосипеда не было..." поэтому не задумывался о элевации антенн. Волею судеб у меня появилось устройство с возможностью элевации. Пока спутники летают, хочешь не хочешь, следишь за положением антенн. Просто обратил внимание на то что спутники на самом деле летают над нами, а не на горизонте. Практика показала, что более половины спутниковых сигналов не попадают в приёмник по причине того что антенны с управлением только по азимуту "не чуют" того, что сверху. Посмотрите диаграмму в вертикальной плоскости антенны Уда-Яги :-( А антенны с лепестком в 15-20 градусов и по вертикали так..... В качестве иллюстрации два фото. Одно моё :-) Барышня на фото - Диана KC2UHB - сшейте себе антенну - http://hammania.net/index.php/621-sshejte-sebe-antennu
Особенно актуально для низколетящих спутников. Типа последней китайской компании или Fox-1D.

Arduino: последняя миля

      Привет читающий народ.  пару месяцев назад занялся игрушками Ардуино. На первый взгляд вовсе не игрушка. Серьёзные проекты сделал, например мультимаяк, поворотку, вот начал CW keyer.....   А вот пару мгновений назад  надоело хитросплетение проводов и блоков на столе.  И стал думать, как бы это интеллигентно в корпус засунуть. Так вот проблемы.  Из тех кнопок что можно заказать в интернете ни одна не подходит к конструктиву того что уже накуплено. Ни по высоте, ни по ширине не поставить. Например в модуле LED&KEY разъём торчал вперед. На обоих пришлось перепаивать на заднюю плоскость.  Этот же модуль надо ставить под углом 45 градусов или даже больше к горизонтали потому что нажимать кнопки неудобно, а крепеж не предусмотрен. Или прямо на "крышу" или только на переднюю панель. Но тогда кнопку не нажмёшь - всё "уедет" назад.  Только изобретать прорачные акриловые корпуса, но если гнуть еще как-то можно с помощью фена, то красиво резать и сверлить - никак.
   Вместе с тем совсем усечённые возможности  процессора предполагают именно такое применение - небольшие конструкции с несложными задачами. То есть маленькое настольное устройство с определённым функционалом.  Умельцы (с нормальными руками) делают красивыми даже ламповые усилители, не то что микропроцессорную технику, а вот я не могу. Может кто-то даст совет (или пару :-) как можно красиво упаковать ардуинины прожекты в цивилизованные корпуса?

SAT/SPACE MONITOR ВЫ можете участвовать в формировании новостей

       Давайте дружить. Добавьте этот сайт в избранное
© Copyright 2011-2016 UY2RA.   All rights reserved.    Все права защищены.    Пожалуйста уважайте их.
Использование материалов c этого сайта разрешается только с указанием АКТИВНОЙ ссылки на этот сайт.

FREE & OPEN UKRAINIAN HAM  RADIO  BANNERS NET
