Ежедневный радиожурнал со звуком. Иногда с юмором. Всегда с картинками

31.05.2021

Развлёкся

 Развлёкся. И получил тяжелую моральную травму - понял что я  или обленился или постарел :-(  Сел же постучать в CQ WPX Contest. Подумал: вот попробую первый раз в контесте реально CAT4WEB, а там придёт охотка, до вечера попиликаю, а когда связей за 300, уже стыдно бросать, буду стучать дальше :-)  Но фокус не удался.  Вернее удался на третью часть :-)  С CATом было интересно. Потому что новое. И для себя подмечал что с ним меняется тактика поведения.  С набитым под завязку бэндпланом найти нового корреспондента в месте куда смотрит сейчас антеннам оказалось гораздо быстрее чем поворачивать антенну на корреспондента по очереди бэндплана.  Ага, антенна на восток, пособирал японцев и китайцев, повернулся на VK, ZL. Правда их было мало. Потом сразу на Штаты.  Пособирал как грибы в кучке, увидел ЮАР. Повернулся. А их там несколько. Потом Европа на 28 и так далее..... То есть собственно на подбор, по честному, верньером сверху вниз, даже не ходил.  Порадовал и сам WEB приемник. Для тех, кто не в курсе, раньше он у меня на столе стоял. Вернее лежал. С моими же антеннами. Разницы на SDR или на трансивер не было. Теперь есть.  Пока там почти ничего не настроено, некогда, от дома далеко, но уже работает как самостоятельный. И с другими антеннами.  Прикольно когда зазеваешся, последние цифры номера как раз с задержкой повторяет WEBSDR :-)

Но к концу первого часа интерес стал ослабевать. А еще через пол часа вспомнил анекдот про проститутку на пляже, которая объясняла мужику "вот ты пришёл на пляж, а там станки, станки, станки....." Через 15 минут понял, что я уже старый. Азарта нет, мотивации никакой, а по телевизору футбол.... :-)  "В тюрьме сейчас макароны дают". Василий Алибабаевич.

Вот только что  через их сайт отправил отчёт. 150 связей. :-(  В любимом когда-то CQ WPX  :-( На следующий контест буду себя мотивировать: куплю призы за первые 200 связей, за 300, за 500 ....   Куда дотяну :-)

30.05.2021

Запуск коробки :-)

 Сегодня утром состоялся торжественный пуск (реализация) проекта.  Как принято  в радиолюбительской практике, как только всё переместилось в коробку - перестало работать. Как обычно причина нетривиальная - короткое внутри отрезка соединительного кабеля. На видео его уже нет :-)



Идея использования одного гетеродина для двух конверторов оказалась плодотворной. Особенно в части применения двух различных смесителей: один балансный кольцевой, а второй на двух затворном полевике.  Вот собственно результат. Коробка не закрыта по причине того, что дома не нашлось пары разъёмов СР-50, все утащил на новую базу - сигнал вовнутрь приходится подавать отрезком кабеля :-) Зато в конце концов коробка работает и полностью готова к переезду под трубу.

29.05.2021

Улыбки психологии

Утро субботы. Выспался. Уже обпился кавы, послушал прогноз погоды.... Вчера мозг аж закипел от напряжения: конфигурировал (якобы :-) приемники на  теперь уже базовом приемном пункте "Труба". Но там пока работает только пара приемников. Он еще не открыт, но можете уже полюбопытствовать (http://ur4rza.ddns.net) А еще начался мой любимый контест в телеграфе 2021 CQ WPX CW. Вот и думай теперь..... Короче сегодня с утра захотелось взять в руки или гитару или дрель.   Поскольку малявка со своей укулеле недоступна, ушла в гости, дрель предпочел гитаре. Но зато  получился совсем неплохой корпус для двух смесителей на одном гетеродине. Идея старая, лишних гетеродинов плодить не хочется, просто реализация вот этого - https://gosh-radist.blogspot.com/2021/05/blog-post_21.html

  Под утренним солнышком в саду посверлить пластмасску - одно удовольствие :-)  Паять концы буду вечером.  С разъёмами только сексуальная жизнь.  На 13 приемников (спасибо жлобастому PA3FWM за то что дает только 2 мегагерца на один приемник) надо распаять по два соединительных кабеля - от коммутатора антенн до смесителей, а затем от смесителей к свисткам. На каждом кабеле по два разъёма (мелких :-( ) и на коробках тоже.  Слава богу не все свистки, на SDRPlay хоть отдохну :-)

Но вот он, результат. Готовый корпус!  Сейчас займусь блоком питания, к обеду загорится светодиод :-)


Субботняя карамель

Зи-зи топ и Оранти. Сначала я их даже не узнал и подумал что матрешки на сцене для мебли. Но когда дослушал, готов взять свои слова обратно :-)

24.05.2021

Что может карандаш

Пол дня читал интернет. Никак не получается запустить под Unix WEBSDR на его новой квартире:-(. Нашел знакомые буквы и смог запустить хотя бы один RTL чтобы было видно в интернете:-) Сам прописал порты через файрвол! :-) И пришел конец рабочего дня. Огорченный собственным "бессилием науки перед тайнами Бермуд", решил убедить себя что я не полный идиот: раз приёмник рядом (1,8 км) значит можно попробовать построить диаграмму направленности моих двух стрел на 144. На КВ так может и не выйдет, да и на УКВ тоже как-то коряво выйдет, но близко к реальности. С учетом того, что одна из стрел по вертикали косит градусов на 8, картинка будет не идеальной. Правда, она тоже не очень красивая.

Дома включил сетевой приемник и к своему удивлению обнаружил что в моей деревне на старом УКВ диапазоне 66 - 74 МГц кипит жизнь! Но и себя, конечно же слышал. Всё просто, как ясно из приведенного выше видео. На листе школьной тетрадки внучки, её же циркулем и транспортиром, построил заготовку диаграммы: круг с градусами и размерами. Не очень старался, но циркуль и транспортир вернули уверенность в завтрашнем дне :-) Градусы, понятно, по кругу, а величина напряжения в антенне линейкой от ноля, то есть от края круга:-)

Всё просто: повернул на 10 градусов, записал уровень, повернул на 10 градусов, записал уровень...  При  общей кривизне построения "по точкам" картинка получилась похожая на правду. Аппроксимированная кривая (оранжевый карандаш) "нарисовала"  картинку которой можно доверять. Выйдя во двор компасом в мобилке определил азимут на видимую во всём городе трубу котельной: вышло 252 градуса. Что собственно и отображает график:-)
Подавление с боков сильно искажено, но оно, скорее всего такое и есть: две стрелы в вертикальной поляризации да еще и  не параллельные:-(  Но детские опыты если не  принесли утешение, то успокоили нервы:-)  Может потому что карандаш давно в руках не держал ?!


Десятка открыта

 Я уже поминал, что ткрывается десятка. Сегодня, придя на обед, посмотрел в свой WEBSDR. Открыто. Посмотрел в свой WEBSDR. Много чего слышу. Европа, Азия, Вахо слышу, 4L8A  :-)

Глянул на участок маяков - тоже неплохо :-)

А вот такую карточку можно получить за наблюдение этого маяка.
AUDIO beacon 28205 by DL0IGI

22.05.2021

Субботняя карамель

 Новое - хорошо забытое старое.  Старые престарые конячки :-)

21.05.2021

"поговорить" стало ближе

 Лемма.  Есть летучее выражение или народное определение "друг по работе" :-)  У меня тоже такой есть. К несчастью, он еще и мой начальник. Поэтому как бы мы не орали друг на друга в  спорах о радио, когда задача стоит служебная, ближе к РЗА, я молча беру лопату и иду копать. С его подачи я и решил обкатать идею двух смесителей от одного гетеродина и заодно пощупать высокоомный смеситель. Без входных фильтров.

Лемма 2. У меня в Websdr приемнике половина свистков. И только два из них работают на УКВ. Ко всем остальным собраны разные "подставки", включающие в себя гетеродины и смесители.  Очень редко они в металлическом, да и вообще корпусе.  8 приёмников означает как минимум 8 "торчков", начиная от самого огорчительного ровно на 50.000 мгц и заканчивая их вторыми гармониками и кварцами на 100мгц и 125 мГц.

Лемма 3.  На одной из плат, на которой  у меня собран кварцевый гетеродин 50 мГц и балансный кольцевой смеситель для свистка на 20-ку, осталоcь много места и я решил собрать там еще один смеситель на том же кварце.  Но понимал, что такой же низкоомный смеситель, у которого такое же низкое сопротивление со стороны антенного входа  привнесёт дополнительные каналы приёма. Поэтому сразу подумал о смесителе другого типа - высокоомном, чтобы не грузить гетеродин, и, высокоомном со стороны антенного входа,  что позволит использовать его без полосовых фильтров с антеннами короткими антеннами "длинный провод" :-) начинающими и ленивыми радиолюбителями.

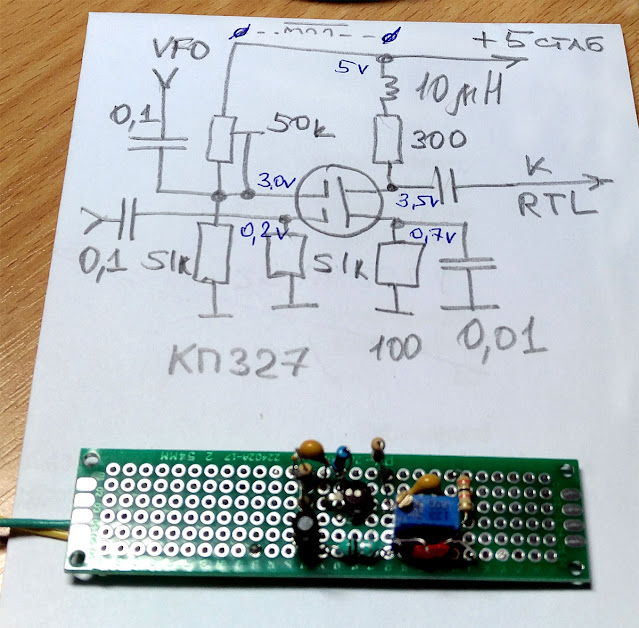

   Очень хорошо подойдет двух затворный полевой транзистор.   Друг по работе подарил два полевика КП327 сделанных в Виннице и я приступил. Сразу скажу что были проблемы с цоколевкой. У нас практически все такие транзисторы сделаны в Виннице, поэтому ищите в инете даташит от производителя и не ошибётесь.

С режимами вообще никак. В смысле подсказок. Поэтому пришлось считать и смотреть самому. Особенно с учётом того, что питание низковольтное - стабилизированные 5 вольт (на плате так запитан кварцевый генератор). Короче собрал. Сначала всё было неровно. Это всё-таки полевой транзистор с двумя изолированными затворами.   И выходное сопротивление его желательно иметь низким (под вход "свистка").  А открывается он напряжением на затворе не менее 3-х вольт :-)   Поэтому  более-менее линейное преобразование начало получаться при напряжении на втором затворе близком к напряжению питания.  Отсюда появилась необходимость в дросселе между потенциометром смещения второго затвора и питанием. На рисунке обозначен штрих-пунктирной линией.  Зато продукты преобразования получились более-менее линейные. На схеме обозначены напряжения по постоянному току (шариковой ручкой). На фото ниже осциллограмма выхода смесителя с подключенной антенной - видны реальные сигналы.

Ну и наконец практические испытания. В связи с тем, что напряжение питания низкое и смеситель не балансный, динамический диапазон должен быть хуже чем у двойного кольцевого на диодах. Померять нечем, поэтому говорю от балды. А вот коэффициент передачи больше единицы.  То есть вполне приличный приём на кусок проволки до окна. Ну метра три. Может четыре.  Мечта начинающего: свисток, кварц, три метра провода и ты уже в эфире. Можно сказать наблюдатель. Поскольку свисток третьей версии, уже с усилителем в тракте приемника, получился вполне конкурентоспособный прием. На скриншоте ниже прием на 80 метров SSB участок.  Это прием уже не на макет, тот что на фото, а на живую плату, в которой один гетеродин работает для двух RTL: на 80 и 20 метров.


Избирательность, конечно, оставляет желать лучшего, но, с определением "конструкция выходного дня" вполне практическое решение. Есть мысль-продолжение: если между точкой подключения антенны и корпусом подключить  паралельный контур, а это возможно потому что входное сопротивление смесителя очень высокое, то получим не только избирательность, но еще и дополнительное усиление в качестве побочного продукта :-)  Подробнее на эту тему тут - согласование антенны в виде провода произвольной длины.

20.05.2021

Листая старую тетрадь. Синьковка

Синьковка. Место на стыке границ трех государств. Встреча-митинг радиолюбителей прилегающих областей: Черниговской, Брянской и Гомельской.

19.05.2021

Открывается десятка

 Вот уже пару дней по вечерам (днём на работе) наблюдаю работу других на десятке. Иногда просто ломится Африка. Но и так нефигово: даже по Европе на 10-ке соскучились :-)  Пора браться за ключ :-)  Даже на моем не самом крутом websdr неплохо слышно




17.05.2021

На UR4RZA

 Дети пошли в школу.  Пора активизировать телодвижения по коллективке. Пока хорошо получается только то что дистанционно :-(   Но мы, взрослые, времени даром не теряем. Витя (UR4RZA - правда РЗА;-) заканчивает сумматор-девайдер 2х2 на лампах по схеме УВЧ известного приёмника Калина. Кто не знает, поинтересуйтесь. Я имел такой в личном пользовании. Бомба. Правда размеры и вес соответствующие, поэтому он перебрался к отцу, а потом и к брату. Не поверите - шасси Виктор выпилил из крышки корпуса старого компа - сталюка, изогнул сам. Я только красил :-)  Дырки он мне сверлить не доверяет - я постоянно ломаю свёрла :-)

Всё это для WEB SDR приемника коллективки. Для диточок.т Кстати, сегодня дали интернет в новое помещение приемника. Хоть увидел как обрабатывают оптоволокно :-) Но приёмнику еще рано. Не прописал DDNS и прочие примочки.  Но уже скоро :-)

16.05.2021

Одной антенной больше

 В области стало больше на одну хорошую антенну: аналог A3S от итальянцев.  Усиление 5,5-6 дБ, высота над 9-ти этажкой. Народ помогал Сергею, UT0RS, пока я искал штаны внучке в Голлливуде :-) Не принимал участия. :-( Дезертир !  Но получилось и без меня, антенна даже крутиться :-) Вива закону сохранения энергии, 2-му закону Кирхгоффа и дружбе радиолюбителей :-)




15.05.2021

Суббота

  Как обычно вечером в пятницу обещал себе что буду спать до 10-ти.....    И, как обычно, в 07:05 глаза на лоб, уши на макушке.... Слышу как сосед заводит свой Москвич, на дачу, кран в ванной капает....   Только ежей в саду не слышу :-)   Делать нечего, поднялся, пошел варить кофе... Заодно с двух рук на мобилки принимаю Морзе: на Иркином слушаю WEBSDR, на своём только что установленный Morse Expert  (с GooglePlay) . Мир тесен!  Автор софта хорошо знакомый нам Алекс Шовкопляс - VE3NEA.  И, как всё у Алекса, работает неплохо.

Думаю как выглядит WEBSDR на мобилке иллюстрировать не надо.  Можно было бы наверное делать всё и на одном, но пока Андроид не мультиэкранный :-(

Через час, как обычно по выходным, прогулка с ребёнком по близлежащим лесам, лугам и полям....



Субботняя карамель

 Классический звук аккордеона утром как глоток крепкого кофе :-) Росси, "Память о тех цветах". Играет Бигония Логос, если не ошибаюсь....

12.05.2021

Есть у завистника мечта - высота

 Есть у завистника мечта - высота :-)  К сожалению качество антенн не состоит в зависимости от количества проводов :-)


11.05.2021

Текущие новости

 Дела помалу идут и праздники закончились. За это время я с внучкой успели на великах проутюжить лесные дороги в ближайших лесах с пользой и для ног и для её головы, потому что катаясь по лесной тропинке сопутствующие беседы протекают легко и непринужденно. Что и нужно развивающемуся мозгу :-)

А по теме радио тоже нефигово. С пенсии прикупил еще три приемника, правда уже не свистки, а улучшенные аналоги V3 от NooElec.  Если честно, то брал только потому что их ширина позволяет легко вставлять их пачками в USB хабы, в отличие от стандартных RTL, которые шире и не влезают. На фото видно, насколько они уже. Плюс ко всему производителем заявлены 0,5 PPM, что очень импонирует мне в связи с последним приемником для Qatar Oscar 100 на 10 гигагерц.  Но я ставлю на кон только что вылеченный зуб, что вам больше понравилось крепление радиатора на "свисток" с помощью "денежной" резинки :-)

Но самое главное достижение - расширение свойств CAT4WEB на все браузеры.  Теперь наши приемники можно синхронизировать с любыми трансиверами независимо от того, в каком браузере смотрите.   Внешне это выглядит скромно, но возможность синхронизировать по частоте свои трансиверы (два:-) с WEB SDR приёмником очень полезна.   И для DXing и для контестов.  Короче выходные не прошли праздно.


08.05.2021

Субботняя карамель

 Хотел пожаловаться на ностальгию: типа хочется одеть фрак, под руку давнюю подругу жену, рюмашку хорошего рома в антракте, классическую сцену.....  Франческо Росси "Память о тех цветах".    Много раз слышал что белогвардейцы, впрочем, не так, несогласные с Лениным, наигрывали этот вальс в курильнях Стамбула, как поляки свой полонез Огинского.......

А потом не удержался. Сменил пластинку. Послушайте сами - почти тот же оркестр. B  части экспрессии так же пощипывает уголки стариковских глаз.... Ностальджи, ностальджи........



Как сыграл бы я - https://youtu.be/mS6w3RWtgJM

07.05.2021

Сижу, ломаю голову...

 Сижу, ломаю голову...  А может оно никому и не нужно :-)  Я про CAT4WEB.

Помалу расширяю функциональные возможности нашего WEBSSDR приёмника путем софт примочек. В частности приходитсяи менять и дизайн, то бишь "сшивать" картинку на экране браузера по другому, бо не лизе...   Одним словом когда стал проверять работу синхронизации WEBSDR  приёмника со своими же трансиверами, выяснилось что  работает только под Хромом.  И при этом никак нельзя изменить противный розовый фон окна CAT4WEB, а самое главное - его положение на экране - правый верхний угол. При уменьшении окна, а многие смотрят именно в окне, не на весь экран, это розовое пятно "наезжает" на панель управления и скрывает его :-(.

Для пользования этим вообще нужно загрузить Гугл Хром, к нему установить приложение и после этого всё равно настраивать OmniRig :-(    Попробовал обмануть HTML5, сам скрипт берётся на сайте автора, а файл css, то бишь указания по размеру и цвету, попытался подсунуть ему со своего же сервера. Но факир накануне употреблял :-(
Посмотрел как другие делают. Например WEBSDR Новокузнецка.   У них просто  блок catSync встроен в html код сайта и, соответственно, поскольку источник в одной папке, можно менять его дизайн под то что есть на странице. Понятно что он занимает место. Но тогда, если я не использую CAT4WEB, на экране лишняя информация. Да и лицо самого приёмника расширяется :-(   В качестве побочного продукта увидел возможность блокировать подключение сторонних трансиверов к своему приёмнику. Но пользы от этого никакой :-(       Одним словом сижу как буриданов осёл перед окнами с кодом и думаю что пора идти смотреть футбол :-)

04.05.2021

Когда болит зуб

 Или когда собаке делать нечего :-)  По причине физических неприятностей не особо пылаю духом. Предпочёл сидение на стуле и писание кода :-) И как то зуб меньше болит.....   Творчески переработал всё что увидел и узнал за сегодняшнее утро про WEBSDRы. Очень полезной считаю фишку IfShift снизу и сверху. Как то приободрился, оказывается в WEBSDR можно и правда фильтровать помеху.  Пару мелких штрихов тоже пошлифовал.



 Вариант не окончательный, но когда закончил, самому не понравилось. Показалось даже что предыдущий вариант был получше.  Если кто-нибудь помнит как было и видит как стало, может позлословить на тему зубных болей и их влияния на разум обычно нормального человека.  Помимо рисунка, этот приемник можно реально потыкать мышой на http://uy2ra.ddns.net Если смотреть этот пост не в общей стопке, а открыть отдельно, советы можно давать прямо под ним в комментариях :-)

Полевой день 2000

 По откликам я понял что попал в тему. Оказывается среди радиолюбителей масса любителей старины :-)   Последняя часть фильма про выезд на Днепр для УКВ чемпионата Украины 2000 года. К сожалению платформа блога не позволяет принимать видео больших объемов, поэтому приходится выкладывать на YouTube, а здесь давать ссылку на видео. Зато оттуда при желании можно ролик скачать.   Итак последний, третий день.

P.S. в 2000 году про авторские права у нас только слышали, и музыкальный фон накладывали на звук с камеры. Поэтому Ютуб заменил звуковые дорожки в соответствии с правилами (авторские права) и сейчас звук не везде аутентичный :-(

03.05.2021

УКВ полевой день в 2000 году

Как молоды мы были, как искренее любили..... К счастью на полке старого шкафа, как тогда называли "стенка", нашли приют на 20 лет три CD диска с фильмом о выступлении славутичских и черниговских радиолюбителей в чемпионате УКВ 2000 года. Публикую на радость любителей старины :-)  Завтра последняя, третья часть. Там хоть немного собственно про сам процесс :-)

Ежи на антенном поле

Оказывается ежей хлебом не корми, дай побегать по антенным полям. Как только потеплело, на моем антенном поле табунами бегают :-)

02.05.2021

VHF Field Day 2000

Из небытия, с полки шкафа на чердаке, появились ролики о втором выезде на Днепр в 2000 году. Окрестности Славутича, река Днепр.  Участники узнают себя сами. Тем более на майках номерные знаки :-)
Вторая часть завтра

01.05.2021

Приму в подарок или поменяю

 Приму в подарок или поменяю на что-нибудь из своих base Arduino самоделок (посмотреть можно тут- http://bazar.hammania.net/) sdr свистки RTL Е4000, 820T, NESDR SMArt  или аналогичные. Нужно для WEBSDR приемника. Рассмотрю любые предложения. А их на  на почту uy2ra собака или ухо i.ua



Субботняя карамель

 Ретро :-) 1976    А Далида  просто прелесть.
