Адалм Плуто: продолжаем модифицировать

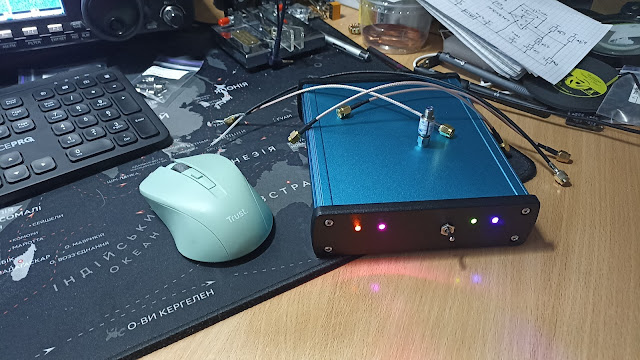

 Так как манны небесной мы не ждём, пытаемся сами реанимировать плату Адалм Плуто которая после выпаивания одного из тактовых генераторов перестала работать. В процессе удаления с платы собственного генератора на 40 мГц "сдул" с платы и С124. Один из конденсаторов емкостного делителя напряжения как раз этого генератора. Он реально малюсенький, так что даже не буду пытаться найти его на столе. Проще перенести его на плату нового тактового генератора, который из соображений удобства эксплуатации поместил в один корпус с двумя LNA типа SPF5189Z. Один из них, с усилением 16 дБ (из заявленных китайпромом 20-ти) будет работать предварительным усилителем мощности. Второй с усилением 10 дБ будет LNA на прием, потому что в Плуто приёмник начинается прямо со входа АЦП. Оба усилителя предварительно проверены на реально работающей плате Плуто.  То есть вспомогательный корпус поддержки штанов Плуто внутри содержит два LNA, плату термостата в пенопласте, TCXO на 40 мГц и источники питания. Для контроля питающих напряжений и температуры в термобоксе на переднюю панель выведены 4 светодиода и один выключатель.

Соединительные кабели с SMA разъёмами будут служить для соединения входов-выходов.....:-) Синий светодиод (крайний справа) гаснет при достижении температуры внутри термобокса в 40.0 градусов Цельсия. После 10 минут прогрева температура поддерживается с точностью +- 0.1 градуса. С учетом внутреннего термостата китайского производства генератору должно быть комфортно.

То UT5RB:  Алексей, устройство ждёт твоих усилий по восстановлению работоспособности компьютерного гравера. Видишь как диссонируют "написки" фломастером с красивым корпусом на новом приборе?

На задней панели входы и выходы LNA, разъём питания 12 вольт и выход генератора 40.000000 мГц.   На самом деле получилось 40.000007 мГц. Если верить частотомеру осциллографа. Он у меня тоже китайский. Форма сигнала, конечно, на определение "меандр" не тянет, равно как и на понятие "синус"  :-( Это огорчает. Стабильность генератора проверяю прямо на частоте 40 мгц с помощью контрольного приемника. Стоит достаточно хорошо, за час какого-либо дрейфа я не заметил. Ну при длвух термостатах может и правда :-)

Спасибо другу, для которого родных языка три, он регулярно читает в интернете англоязычные опусы про мои возможные ошибки и задает мне направление следующего поворота в тактике. Первый тезис - напряжение гетеродина слишком большое и мог сгореть вход АЦП. Мне казалось что я потенциометром выставил 0.7 вольта, но я конечно же мог ошибится. Например позабыл про делитель 1:10 в щупе осиллографа.  Уже плачу, но еще не сдаюсь. Еще раз проверил напряжение: 0.7 вольта похожего на синус. Но сигнал  на панораме приемника какой-то широкий и, похоже, чем то модулируется по случайному закону. Плюс ко всему в доме точно есть еще один генератор 40 мГц и на приёмнике я вижу (слышу) "биения" с частотой около 17 герц.  Неопределённость.  Но плата SDR Console'ю  опознаётся вплоть до серийного номера, что даёт надежду на то что аппаратных повреждений нет.

Вторая теза - мой делитель выходного напряжения, потенциометр на 10 кОм, что я поставил после микросхемы генератора свою задачу не выполняет, а вместо этого служит дифференцирующей цепью, которая делает невозможным получение меандра. Потенциометр убрал, поставил ёмкостной делитель и получил амплитуду в 1,1 вольта непонятной формы, склоняюсь к тому что больше синус.   Включаю. Приёма нет. :-(

     Третья вводная. Напряжение этого гетеродина должно быть от 1,3 до 1,8 вольта амплитудного.  Меняю соотношение емкостей в делителе,  получаю 1.4 вольта той же формы.  Включаю приемник. Приема нет. :-(  Но если приёмнику Плуто в SDR Console задать невысокую частоту и без конвертора, то появляется некое подобие панорамы. Оно не приём, но видно, что АЦП признаки жизни подаёт.  Все предпринятые действия к конечному результату приближают, но к сожалению на сегодня время вышло. Час ночи.  Пришла женщина и пригрозила утром не дать кавы.   Подчиняюсь.  Продолжение следует.
