Chaina LZ1AQ back

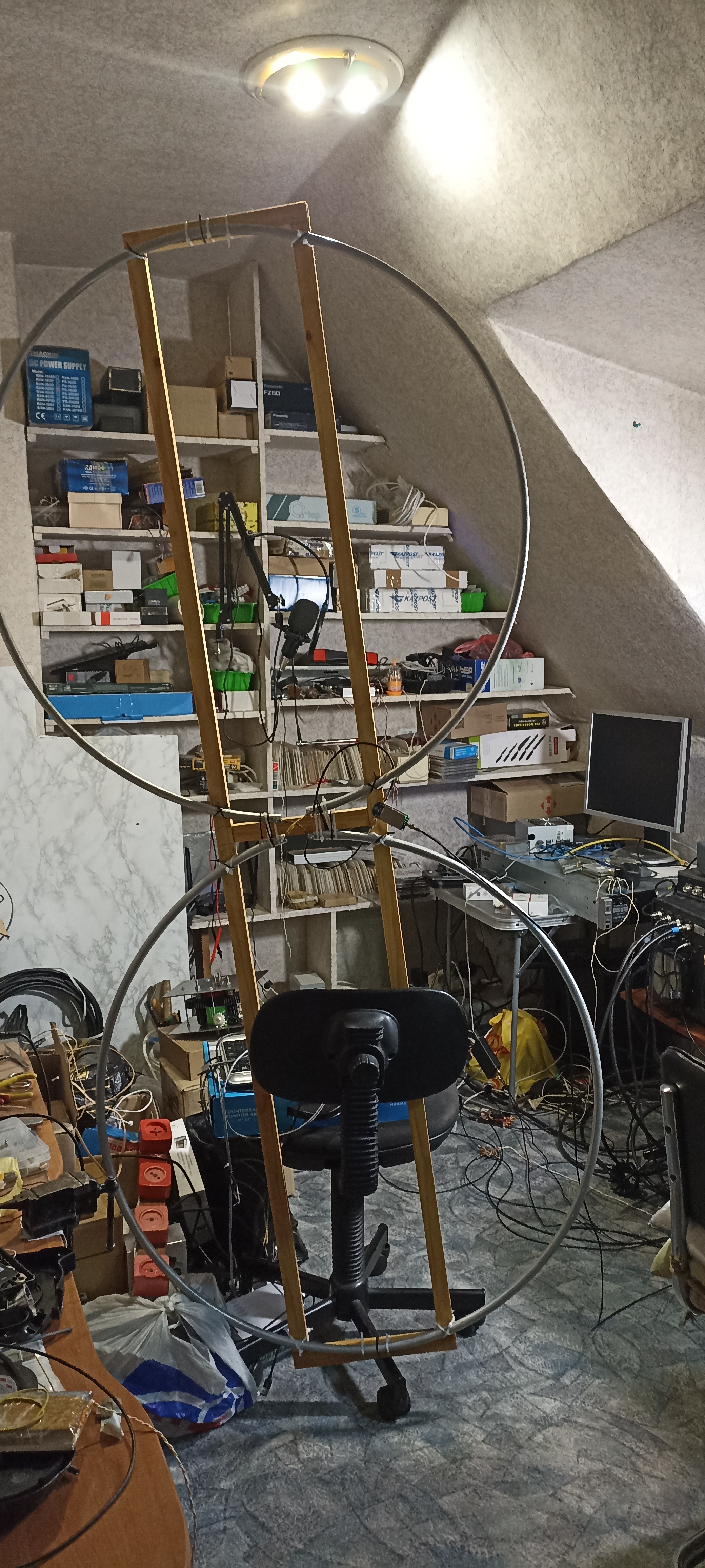

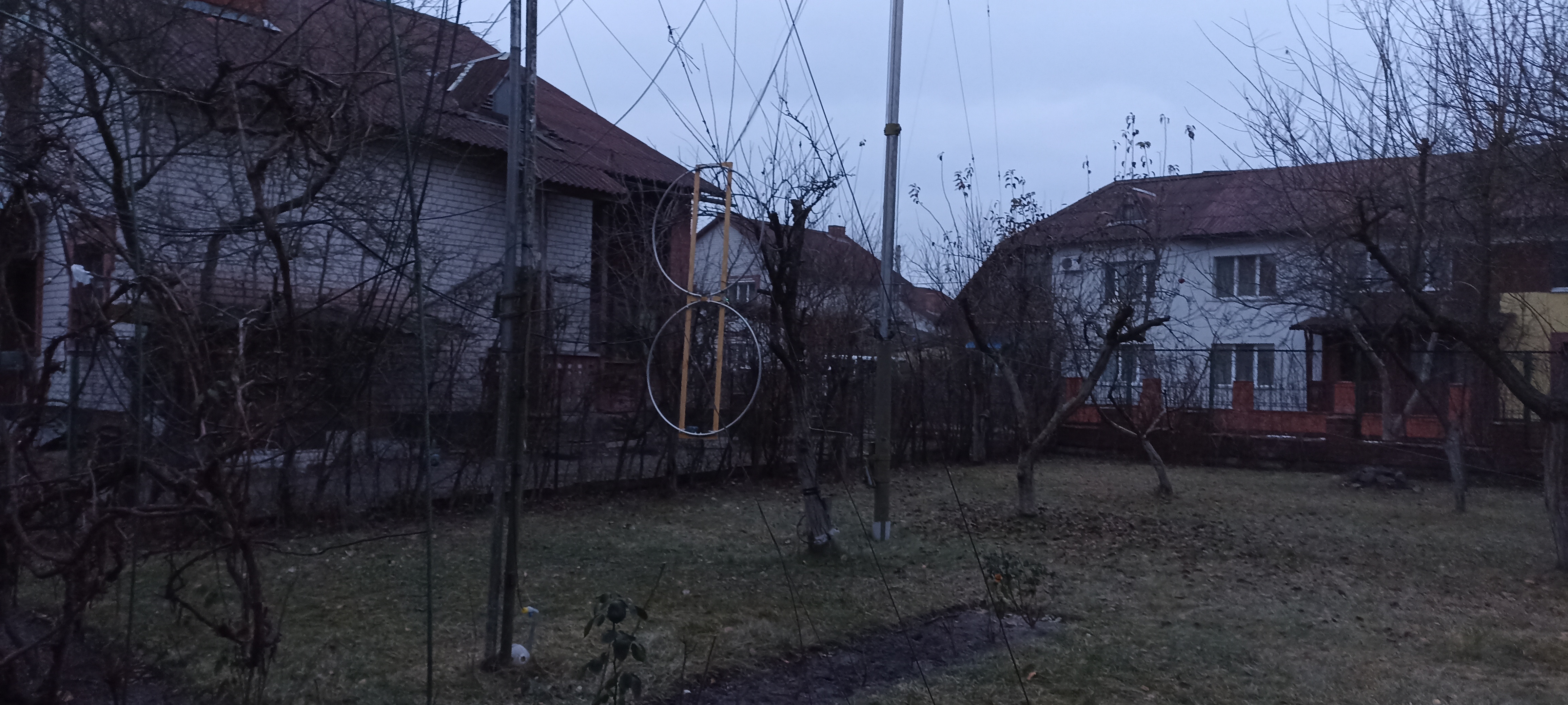

Продолжается одиссея факела здравого смысла через тернии сомнений к заветному хорошему приему на 160 :-)  Для начала нереально высокий уровень шума на 160 заставил искать причины. 1-е, что пришло на ум, сама антенна. Огрызки кабеля от китайпрома доверия не заслуживают и вчера я их заменил на два хула-хупа времен СССР: прочные, похоже ДТ-16 :-)  Заодно  доработал  фидер ферритовыми защелками. Ну, что б уж боротся, так боротся.  Конструкцию закончил поздним вечером. В закутке под крышей тесно, но кроме шарма (для меня) - есть и преимущество: терра инкогнита!  Женщинам вход запрещен! Точнее при входе они теряют право голоса. Иначе выгоню :-)   Как бы там ни было, на рассвете состоялось перемещение опытного образца в сад.       Подальше от лаборатории, где одних приёмников 6 штук, все со своими гетеродинами и блоками питания. Ну уж очень далеко не удалось, метров 10 от стены дома, но, к сожалению, совсем не в "свободном пространстве", потому что сад маленький, а антенн много.  Со слабой надеждой включил Тетис и прошелся по диапазонам.  Но очень скоро понял что перемен к лучшему нет. Ни перемещение в сад, ни нормально выполненные магнитные петли, ни защита фидера результатов не дали.

   Мой приятель, с которым мы паралельно "грызем" эту тему даже заподозрил меня в предвзятом уничижении идеи магнитных антенн. Надо сказать его эмоции (и впечатления) питаются двумя ручейками: воспоминаниями как у него работал оригинал LZ1AQ и теорией магнитных антенн в целом.  Мой Gosha creek базируется на комплексах недоучки:  когда то я закончил радиотехнический техникум.  И пока не увижу очевидного результата или ушами или приборами, склонен не доверять теории. Что то ей мешает. Нужно выяснить что. На сегодня после обеда результата нет.  Некоторое улучшение приема конечно есть, но не радикальное.

Впрочем отрицательный результат - тоже результат. Путем исключения неправильных ответов ищем истину.  Но теперь есть  материал для анализа.  Магнитная антенна и то с чем сравниваем, диполь, например, теперь расположены рядом. А на диполь такого шума нет. Причем это всё-таки скорее не шум, а шумоподобная помеха.

Мало помалу стал склонятся к мысли о том что или я недооценил шумовые свойства моего блока питания для приемника (Red Pitaya), либо со временем изменились его свойства, или возросли требования к его помехобезопасности. В качестве блока питания 2-х амперная зарядка для мобилки. Не максибрэнд, но и не последний китай.  Вспомнил, что у жены есть повербанк. Включил. И прослезился. Шум исчез. Не до конца, но изменение можно назвать радикальным.

   Сегодня утром пришел заказанный вчера БП 5в 10а. Покупал в Розетке, но сделано всё-равно в Китае. Первое же вскрытие показало что китай чистокровный:  нет даже намека на детали хоть как нибудь похожие на фильтр.  Место внутри есть, но потрошить надо будет с разрушением печатной платы. Почесал репу и выполнил фильтр внешним. Так сказать пристройку. При включении в работу он показал удовлетворительный результат. По сравнению с повербанком.

   На диапазонах 20, 30 и даже 40 метров ситуация выровнялась. Шума почти нет, при переключении антенн с магнитной на диполь сигнал меняется заметно меньше, но ситуация сохраняется: на ВЧ прием лучше чем на НЧ.  Мой напарник по одиссее Юра предположил, что несмотря на качественное исполнение, схема усилителя работает нелогично. Если дифусилитель жив, то прием на магнитную антенну должен быть как раз наоборот - на НЧ лучше, на ВЧ похуже.  То есть его, AC6A, предположение - либо обрыв петли, либо усилитель несимметричный, не работает один вход, и поэтому устройство работает не как магнитная петля, а как короткий штырь.  Но это надо проверять.

  Наверно у меня мотивация слабее.:-) Пока я занимался деревом и аллюминием, Юра проверил схему и монтаж.  Раскосые глаза проявились сразу. В схеме симметричного усилителя сопротивление в коллекторе одного плеча 100 Ом, а другого 180 Ом.  Устройство выполнено как на схеме: как написано, так и распаяно.  Способности китайцев тиражировать чужое, в том числе и ошибки, нам известны.

 Фото Юрия, AC6A.  Он в своем экземпляре резистор 100 Ом заменил на 180. В отличие от меня, он доверяет приборам. Они ему рассказали что соотношение сигнал/шум  в диапазоне  160 метров улучшился: чувствительность возросла на 6 дБ. Я еще не готов. Надо найти SMD на 180 Ом и того кто перепаяет без микроскопа :-) Короче продолжение следует, но не сразу.
