Китайский киловатт

У попередніх матеріалах типу "Зниження LW" ви всі могли спостерігати мої муки з паянням на вулиці кінців дроту антени та  виводів трансформаторів... Я намагаюся вчитися у китайців: мінімізую все: час пайки, час на вулиці, розмір антени... .Стоп, тут прибрехав. Антена все-таки має бути в резонансі, тобто її довжина має бути якою має....
Але китайці впевнені, що закони фізики повинні підкорятися фен-шую та законам економіки. Коротше, бажаючи полегшити собі життя і уникнути паяння на вулиці, замовив у Піднебесній балун, що симетрує. Ну не тому, що потрібен був балун, а тому що там і антенний роз'єм припаяний і головне контакти для проводів антени типу ваго. Або затискачі. Зручно, коротше.
Приїхало це диво і вразило мене мінімізацією витрат. І як згодом з'ясувалося максимізацією параметрів. Якщо придивитися, то дроту в трансформаторі взагалі немає :-) Зате чорним по білому написано 1:9 Точніше білим по синьому.

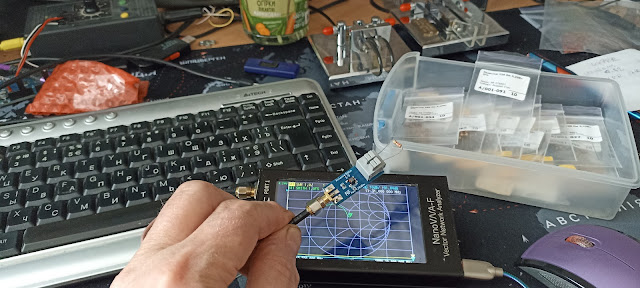

Потрібно ж перевірити, бо в попередніх покупках заявлений кіловат був половиною. Беру Нано ВНА, резистор 450 ом та з'єдную лабораторну схему: 50 Ом входу ВНА балун-трансформер 1:9 та резистор 450 Ом. КСВ ну так собі. Щось на 1:9 не тягне. Високий КСВ. Тоді переробляю схему: на вихід чіпляю потенціометр на 1 кілоом. На вуглецю. І починаю крутити повзунок. Так КСВ 1,1 при опорі 220 Ом. Недокрутили китайці обмоток. Але я їм дякую за акуратний монтаж, роз'єми і платiвку. Такий їх кіловат дорівнює нашим 500 ватам.
