Продолжение. Начало - "Стук молотка и дрели скрежет"
Тяжелая это работа - любить радио. Ох как тяжело в праздники :-)

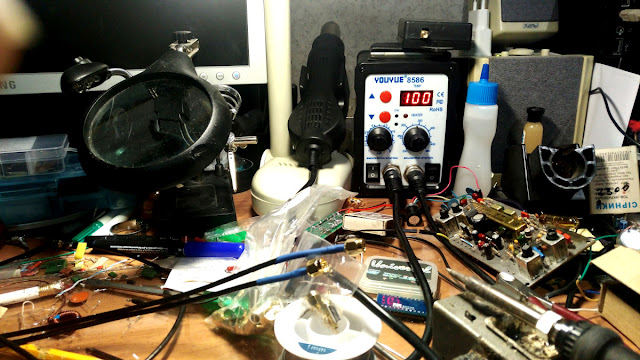

Оказалось что прежде чем я смогу подключить к приемнику сделанный комбайн, нужно распаять пару SMA соединительных кабелей. Ужас как люблю эту работу :-( Но делать нечего: полез под кровать за термоусадкой, феном и проч. К моему удивлению справился быстро: за полчаса примерно. Ну и надо же посмотреть что получилось. А в положении "без фильтра" получилась лажа: поленился переключатель найти два направления на два положения, съэкономил, и в результате вход фильтра остаётся подключенным независимо от того как я на делитель сигнал снимаю:-) Кривизна неописуемая. Ну, на картинках ниже видно. Зато с фильтром получилось хорошо. Не могу сказать, что отлично, потому что затухание в полосе пропускания получилось около 6 дБ, но на РЧ диапазонах это не страшно. По большому счету в моей деревне пока и передатчиков то нет кроме моего :-) Зато шумы уменьшаются заметно.
Тем не менее подавить то, что тебе не нужно и теоретически будет тебе мешать приятно. На нижних картинках то что получается с делителем подключенным прямо к антенне. Помните про то, что вход фильтра от антенны не отключен. КСВ пострадал не особо, Кэф передачи хоть и кривой, тоже в допустимых пределах, только потерялся смысл переключателя. Разве что для того чтобы провести эксперимент :-) 5-6 децибел на 160 метров меня не очень огорчат, хотя в качестве запасного варианта апериодический усилитель. Он легко поправит это дело. Даже попробовал. Лежит такой на полочкке долгостроя :-) -6 дб легко превращает в + 8. Но я думаю что от этого только хуже будет.
Ниже вы увидите небольшой ролик который в режиме реального времени покажет что в полосе пропускания переключение "Фильтр-без фильтра" особо не заметен, так как у меня эфир и так чистый. А вот на полмегагерца в сторону эффект уже будет заметен. Ну в точности с эпюрой на первом графике. Смотрим видео и готовимся повторять :-) Ну если понравилось, конечно.
