Снижение LW. Практика:-)

 В личку получил просьбу посоветовать как сделать описанное в цикле постов "Снижение LW" чтобы было просто и эффективно, многие желают иметь независимую приемную антенну. Отвечаю публично, потому что думаю  многим будет полезно узнать, что за 80 гривен можно купить такое чудо готовым. И, кстати, с'экономить и на деталях и на доставке.

To Вениамин:

Спасибо на добром слове. Я прагматик. Лично мне интересно собирать всякие трансформаторы, балуны, антенны. При этом для меня важен процесс, результат то такэ :-) Однако я допускаю что может быть и наоборот. Поэтому я предлагаю не мудрствуя лукаво просто купить на Али очень даже практичное устройство (только на прием), которое и обеспечивает гальваническую развязку, и содержит простейшую, но проверенную годами защиту, и имеет трансформатор сопротивлений. правда, не такой, как пишут, 1:4, но этого для любой длинной веревки на прием должно хватить за глаза. То есть покупаете за 80 гривен это чудо, к одному плечу присоединяете вашу "веревку", второй конец коротким проводом соединяете с землей. Акцентирую ваше внимание - вдали от дома. В саду, например, там, где ваша "веревка" опускается к земле. У меня там арматурина забита. А домой уже кабелем.

Вот ссылка: https://www.aliexpress.com/item/1005004908165709.html?src=google&src=goog А вот схема этого чуда из этой ссылки с моими поправками. не забудьте перерезать дорожку между двумя "землями" с обратной стороны платы, иначе не получите гальванической развязки, а получите проблемы "земляной петли". Первый признак того что вы забыли это сделать : "торчки" от кабеля Эзернета на панораме:-)


 Не помешает чок балун на кабеле снижения.  Но это уже другая тема :-)






30.05.2024

SAT. Кто рано встает...

 Или поздно ложится... :-)  Тому бог подает. Только что пролетал IO-117.  И хотя я устал за рабочий день, поднялся с дивана чтобы поработать через это замечательный спутник. Есть и новые страны для наклейки DXCC Satellite. LOTW пока не работает, но в блокноте должно быть уже 64. Вот сегодняшние. Интересны тем, что северную Америку уже было слышно с востока. Ну, то есть со спутника, когда он был уже над Дальним востоком.

ШI i QSL

Не вперше читаю про використання штучного інтелекту радіоаматорами. Але досі як пустощі. І ось реально радіоаматорське серйозне застосування - розробка вимагає таланту художника та радіоаматора - йому доручили створити високохудожню QSL картку. Скажіть, що не цікаво?

Використання штучного інтелекту для створення сучасних QSL-карток   Mike M0AWS
У зв'язку з недавнім вибухом художніх генераторів штучного інтелекту (ІІ), які останнім часом потрапляють у новини з зовсім неправильних причин, я вирішив подивитися, чи зможу я знайти їм гарне застосування та розробити кілька футуристичних QSL-карток. Нещодавно зі мною зв'язався QSL-менеджер зі спеціальних позивних і повідомив, що на мене чекають 18 QSL-карток, і я вирішив, що настав час створити кілька власних QSL-карток для використання в майбутньому.
    Ніколи не використовувавши будь-яку форму онлайн-ІІ і не володів якими-небудь художніми здібностями, я був вражений тим, наскільки легко було створювати зображення, використовуючи лише параграф або близько того тексту для опису того, що я хотів створити. Оскільки всі отримані мною картки QSL були призначені для контактів на супутнику QO-100, я вирішив створити візуально футуристичну QSL-картку, засновану на радіоаматорському операторі та супутниковому зв'язку. На мій подив, результати моєї першої генерації зображень виявилися напрочуд хорошими. ІІ згенерував зображення, що нагадує простий текст, який я ввів, хоча я ніколи не просив одноногого радіоаматора!
                Читать полностью - https://m0aws.co.uk/?p=3044                                    Нашел UT1AB

P.S. Я тоже попробовал. Мой текст -"Вдалеке на фоне голубого неба опускается серебристый космический аппарат с квадратными иллюминаторами. На земле около своего дома с антеннами стоит радиолюбитель (собака такса) с биноклем и смотрит на это."  Искусственный Интеллект сгенерировал варианты :-)




29.05.2024

Почем 2,4 дБ

 Ответ на вопрос зачем дополнительные приемные антенны прост. Чтобы принимать.  Правда для тех, кто принимает участие в контестах как скоростник, это может быть не очевидно. Разъясняю. Первым делом исключим из субъектов разъяснения тех кому это не нужно - бигганов. Это не для тех у кого два элемента на восемьдесят или полтора киловатта мощности. Им такое ни к чему.  А вот для тех, кто "выцарапывает" очки и множители в классе TB, это имеет смысл.

P.S. ТВ - это оверлейная категория (подкатегория) когда один трайбендер по одному кабелю, а все остальные диапазоны - диполя или LW.

 Так вот TB или еще хуже и LP  - смертельная комбинация :-) Если на диапазонах где три элемента еще можно как-то антенну покрутить, то на 40 и ниже  тратится масса времени на ожидание в очереди за множителем или 3-х очковой станцией. А потом, уже когда дозвался, примерно столько же на прием контрольного номера. Те, кто именно так и работает, понимают о чем я.  Ну это если характер спортивный. Если всё равно какой результат и нет интереса его улучшить то конечно же "зачем географию учить коли извозчики везде довезут".

   Подразумевается что априори вопрос с передачей как то решен и мы пытаемся улучшить только возможности приема. То о чем я говорю можно распространить и на передающие антенны, но это затратно. Хотя некоторые делают :-)  Речь идет о том, что "из воздуха" можно получить в приемной антенне прирост сигнала от 1 до +2,4 дБ. Стоит только переключить кабель на вторую пару плеч, перпендикулярную первой. Или наоборот - "отстроиться" от мешающей станции, что иногда важнее.  Для начинающих уточню - это не абсолютное усиление, а только перераспределение электромагнитного поля в определенных направлениях. Одну из двух работающих на одной частоте станций точно будет слышно лучше другой. Переключая плечи диполя их можно "менять местами". Можно представить себе как изменится сила сигнала если диаграмма повернётся на 90 градусов. Дополнительный материал можете почитать на моем втором сайте hammania.net

P.S.  Их можно не переключать а соединить параллельно. Но тогда при том же усилении на той же частоте КСВ, то есть сигнал на входе приемника, станет вдвое хуже,  а диаграмма направленных свойств станет почти круговой. В ней не будет минимумов. То есть будет утрачена возможность изменения диаграммы направленности.

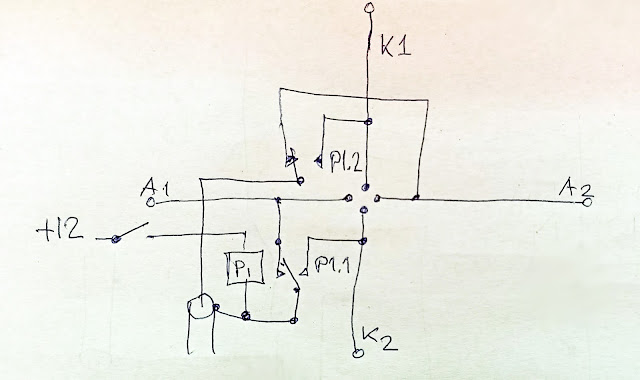

  Физический смысл понятен из рисунка выше. Схема соединения реле в месте подключения кабеля на рисунке ниже. Испытан был вариант диполей на 40 метров. Реле РЭС49 моих 100 ватт выдержало. Причем на 80 метров это уже практически не работало. Скорее всего наоборот работать будет, но тоже надо пробовать. То что я испытывал, описано тут, и соответствует смыслу описательной части. Но оперативных преимуществ не принесло по причине того что время всё равно приходилось тратить :-(  Я бы сказал эффективность в сложных ситуациях (на диапазоне 40 метров) возросла только на 25 процентов.


Но в контесте когда кругом корреспондентов с хорошей слышимостью валом, идея не работает :-(   Может быть выигрыш будет ощутимым когда речь идет про новую страну и неважно сколько времени потратишь, главное достать. Но тут уж каждый решает сам: стоит ли овчинка выделки или лучше попить пивка.....

Вопрос LOTW

 Многие хотят знать что там с LOTW?  Сходил на их сайт. Рассказываю. Точнее повторяю :-) Как я понял проблема не самим сервером, а c доступом. Ну там DNS, может маршрутизатор. Сервисов там много. Первоисточник - https://www.arrl.org/news/arrl-systems-service-disruption

Нарушение обслуживания систем ARRL

22.05.2024

Обновлено 22 мая 2024 г.

Мы продолжаем устранять серьезный инцидент, связанный с доступом к нашей сети и системам. Это затронуло несколько сервисов, таких как Logbook of The World® и Учебный центр ARRL.

Мы слышали от многих пользователей LoTW® вопросы о статусе службы и ее данных. Это не проблема сервера LoTW, и данные LoTW в безопасности.

Наш редакционно-производственный коллектив готовит июльский номер журнала QST , который еще готовится к печати. Членам, получившим подписку на печатную версию, оно может быть доставлено с опозданием на несколько дней. Цифровое издание должно быть опубликовано вовремя.

Мы ценим ваше терпение, поскольку наши сотрудники и другие специалисты неустанно работают над восстановлением пострадавших систем.

Эта история будет пополняться новыми событиями.

Обновлено 17 мая 2024 г.

Некоторые участники спросили, не была ли каким-либо образом скомпрометирована их личная информация. ARRL не хранит информацию о кредитных картах в своих системах, и мы не собираем номера социального страхования. Наша база данных участников содержит только общедоступную информацию, такую ​​​​как имя, адрес и позывной, а также конкретные данные ARRL, такие как настройки электронной почты и даты членства.

Оригинал истории ниже:
16 мая 2024 г.

Мы находимся в процессе реагирования на серьезный инцидент, связанный с доступом к нашей сети и системам штаб-квартиры. Это затронуло несколько сервисов, таких как Logbook of The World® и Учебный центр ARRL. Обратите внимание, что восстановление доступа является нашим главным приоритетом, и мы оперативно работаем с сторонними отраслевыми экспертами для решения этой проблемы. Мы ценим Ваше терпение.

28.05.2024

Inverted L 160 m

  Не все, що про WPX CW, було описано. Було ще кілька цікавих історій, тож сьогодні ще одна. Готуючись до змагань я, звичайно, перевіряв слабкі місця. Найслабшим залишався вузол живлення Inverted L 160, виконаний так давно, що я не наважувався переробляти його... Так було і вранці напередодні контесту. Його я перевіряв першим. Ще о 8-й ранку :-) Потім пішов на роботу. П'ятниця – добрий день. Прийшовши додому виявив що кохана жінка працює як бджола: закінчує косити траву в саду, доріжки чисті як на 1 Травня, на столі обід, компот і пиво :-) Коротше Фен шуй. Про всяк випадок запитав, чи не обірвала противаги що лежать на траві .... Ні, не обірвала. Ну і добре. За турботами вечора п'ятниці та ранку суботи я забув про свіжоскошену траву.
    Не вірте жінкам. Як у старому доброму єврейському анекдоті: "якщо єврей сказав, що не брав, значить не віддасть..." Контест у розпалі. Година ночі. Переходжу на 160. Перший кореспондент та бах! ... КСВ нескінченність. Відразу згадую стрижку трави. Беру ліхтар, плоскогубці, чиюсь матір і в темряві спускаюся сходами. Коротше дістався до саду та виявляю що противаги в порядку. Від самої антени відірвана жила кабель. Вона, жінка, кабель перекидала з нестриженого на вже підстрижене так само, як і мережевий шнур: за середину і гайда! Ну, звичайно, сам винен: соплі. Мені на них неодноразово вказували, але вдень руки не доходили. Довелося ось уночі :-) І, головне, практично марно. Тому що поки що я не спав, а це до півночі, у Європі 9 годин вечора. На 160 переходити нікому і на думку не спало :-). Коротше так із десятком зв'язків спати і ліг.
Але сьогодні ранок вівторка. Дійшли руки і до пластмаски, і в магазин за болтиками з'їздити, і шнур купити для леєра, що фіксує... Учора не можна було: понеділок - день важкий. Ушляхетнив наскільки це можливо при такій конструкції довгорозмірної антени вузол підключення і заодно підв'язав страхувальний фал на випадок якщо антена відірветься внизу при наступному скашиваннi траві

... Сподіваюся на краще...

27.05.2024

WPX CW 24

Форс мажору не сталося, і контест розпочався вчасно. Цього року я вирішив не впиратися та провести час у відпускному режимі. Тим більше було невідомо як поведеться моя нова обв'язка контест позиції. Від старої вона відрізняється відсутністю підсилювача, наявністю складного комутатора 12-ти антен на КВ (різні комбінації прийом-передача), локального CW скімера і панорами прямо в N1MM. Як додаткові приймачі дві Red Pitaya. В якості проблеми можу відзначити, що знадобилися додаткові КСВ (power) метри так як включити додатково один або два так щоб вони були в роботі при будь-якому розкладі антен не вийшло. Працювали дві Daiwa і один старенький італійський Potenza. Плюс на трайбендер 10-15-20 вбудований КСВ метр Kenwood TS2000. Так як і він перевірений досвідом і трайбендер у мене вже скоро 20 років. Тож як дружина - за межами пiдозр:-).
  Забігаючи наперед, можу зізнатися, що розумництво рідко призводить до хорошого результату. Так складно робоче місце можна було не організовувати. Мабуть. Принаймні кращий ніж у минулому результат може бути наслідком не організаційних заходів, а забаганкою проходження. Точно можу сказати, що окрема приймальна антена, принаймні з тих, що були в мене, приймала найкраще лише у половині випадків. Але досвiд, син помилок важких, показав, що перемикання та проби займають стільки ж часу, як коли б я просто кілька разів просив повторити.

    Можливо, я недооцінюю виконану роботу, проте суб'єктивні відчуття саме такі. І звідси слід цікавий висновок - на НЧ діапазони  краще мати не багато різних антенн, а по парі з спрямованими в протилежні сторони діаграмами. Практично у всіх випадках за альтернативної приймальної антени я чув краще, але й рівень перешкод зростав. Тим, хто ще на стадії проектування додаткових прийомних антен на замітку. Ну і одразу визнання: TS2000 зовсім не контестовий трансівер. Але має одну перевагу: він стоїть у мене на столі як скеля і дозволяє мені працювати на УКХ, у місцевому трафіку, з супутниками, на 6 метрів, FT8, телеграфом, у спрiнтi, контестах і навіть вести круглі столи. Дуже зручно. Другий трансівер, Ic-7600, з часів повернення з евакуації з комори не діставався.  Але вчора я зрозумів, що доведеться переходити на схему з двома трансіверами :-(  Чому? Так, тому що 90% часу я не працював на CQ. Завжди проблеми вибору – кого покликати? Повна панорама позивних, вибирай. Максiмальний темп - до 100 зв'язкiв в хвилину. А на CQ про те швидше :-)

  Всі зроблені мною удосконалення призначаються для всіх контестів, можливо тому в такому універсальному, я б сказав, широкосмуговому контесті як WPX, я особливих переваг організації не відчув. І вдруге. Напевно потрібно буде виводити на бендплан потоки з двох скіммерів: зі свого та з RBN, наприклад. Тому що дивитися споти на шкалі другого SDR (приймача) особливо ніколи. І це помилка. Тому що використовуючи те ж споти що і панорама, складається враження, що я спрацював все, що було. А насправді лише те, що чув мій приймач (скіммер). А може, я б і визвався щось інше? Ще? То чого минуло повз? Тому що на пошук "ручкою" не ходив зовсім.
  Та й тепер про відчуття. Стала очевидна стара як світ істина: щоб почуватися королем, для самоствердження, не вистачає не антен, а потужності:-) У половині випадків відповідають останньому. Але зате немає проблем ні з комутацією, ні з TVI, ні з плесканням реле :-) І усвідомлення того, що ти крутий і без підсилювача теж гріє :-) За два дні з повноцінними перервами по 8 годин на сон, сніданок, обід та вечерю (по два рази) вийшло 1200 зв'язків. Як кажуть, не напружуючись. Я ще й на техніку поглядав і на телевізор :-)

P.S. Дочекаємось результату. Дуже цікаво оцінити що вийде за очками. Так як я чітко витримував план, побудований на прогнозі проходження. Те, що він відповідав цифрам і часу це точно, а ось як далося взнаки на суммi очок поки незразумiло. За відчуттями я зібрав усі множники, що було чути в Європі. Ну, пропорційно антенам та потужності. Поживемо побачимо.

25.05.2024

Субботняя карамель

 Хорошая старая как мир тема....  Джесси Джей

24.05.2024

Прогноз на WPX

   Цифирки слегка огорчают. 176/130.  Но, к сожалению, тенденция при которой днем призакрываются все диапазоны до 18 мГц включительно будет продолжаться. Таким образом сложно построить стратегию на контест по времени .  Переходим к деталям.
     Середина - 21 мГц. Он значительно сильнее остальных НЧ диапазонов будет закрываться к ночи. Всё то что выше ночью будет закрыто. И наоборот, всё то что 18 мгц и ниже к ночи будет отрываться больше. То есть днем нужно собирать все очки и мульты что будут на диапазонах 21 и 28 мгц, Открываться эти диапазоны начнут с пяти утра, но лучше начинать с 9-10 утра. То есть с запасом, если ориетироваться на контест. Все остальное оставлять на вечер и ночь. Самым продуктивным диапазоном на выходные будет двадцатка.. Прохождение на ней днем будет в два раза слабее чем на 15-ти метрах. И с точностью да наоборот ночью. 15-ка уже призакроется, а двадцатка наоборот расцветет. Всё то что ниже днем будет очень скромно, да и ночью тоже не очень хорошо.  Может быть резко наступившее потепление изменит картину к лучшему, но это только надежда.
На 160 метрах география зон где слышно будет располагаться от Исландии до Урала и от Скандинавии до южных анклавов североафриканского побережья. Причем пик прохождения не как обычно в сумерках, а в час после полночи.  Та же картина и на 80 метрах, только  открываться диапазон начнет раньше, около 20 по Киеву, и география примерно в два раза шире. То есть вся Евразия и половина Африки, а на западе включая Карибы. Хороший шанс насобирать очков и множителей на 80-ке. Это не всегда бывает, обратите на это внимание.
  7 и 10 мгц будут примерно одинаковы по интенсивности, только на 40-ка метрах Антарктида будет доступна, а на 30 - нет.  Зато на 30-ти метрах хорошо будет слышно южную Америку и Австралию, а на 40 -нет. К сожалению 30  метров не спортивный диапазон, поэтому планируйте молотилкой сороковку. То есть на КВ разумно не начинать с самого начала, а стартовать с утра выспавшись. Это для 24-х часового зачета. Понятно что для тех у кого зачет 48 часов, нужно будет выстраивать свою стратегию.
На УКВ сегодня и завтра ночью тропо уровнями до слабого над центральными и западными областями Украины. К сожалению потом 4 дня тишины.
На спутниках практических изменений нет. Читайте предыдущий выпуск, чего повторяться. Там стабильность :-)
Метеорных потоков достойных внимания тоже нет, поэтому тоже сказать нечего. Ждем соревнований.

23.05.2024

Слони в посудній крамниці

Пiсля напруженого трудового дня сів за трансівер отримати задоволення. Але фокус не вдався. 6 метрів - такий діапазон на якому іноді зв'язки проходять за натхненням: може і вгадав. Минули зимові місяці, за які я провів десяток зв'язків. Тепер на 6-ти метрах як на двадцятці: тільки встигай ухилятися від перешкод. щойно не вiдбулися зв'язки з 7Q6M, ER5GB, 5A1AL. Справа в тому, що азарт і надія відключають здоровий глузд. Плюс до всього станції з'являються та зникають за лічені хвилини. "Ось вона була і нема..." Спектр деяких станцій східної Європи як мінімум вдвічі ширший за те, що має бути. Так ще й не чують. Не приймаю не тому, що не чую, а тому що перешкод так багато що приймати можливо лише один кадр з 4 :-(  Коротше задоволення виявилося сумнівним. Як у тому анекдоті "Де ми тільки з тобою не були: У Парижі не були ...," Так і мої зв'язки: не відбулися. А могли б...

Іноді думаю, може краще щоб діапазон відкривався тільки наполовину :-)

Халява не завжди матеріальна

   Користуючись своїм статусом пенсіонера, маю пільгу - безкоштовну електричку до Чернігова. В основному в ній їздять домогосподарки, скуповуючи недорогі продукти на ринках і, головне, чудове сало! :-)Я ж використовую це як засіб покупок потрібних радіодеталей та ін, що мають відношення до радіо. Останнім часом почастішали удари по Чернгову, як обласному центру, іноді страшнувато, але потрібні деталі! :-( Інакше застій творчої думки :-) Їжджу. А іноді й телевізор прикупити замість здохлого.  Виходить у середньому двічі на тиждень :-)
    Не останнє місце при цьому посідає спілкування з мешканцями обласного центру. УКХ зв'язок з Черніговом не дуже. Здавалося б - прямою 40 км, шосе 50, а на УКХ зв'язку немає. Точніше в самому Черниргові добре. З областю погано... Гаразд хоч із Прилуками ехолінк працює. У Чернігові не знайшлося безсрібників підняти вузол ехолінка. Обласний центр. Прагматики :-( Але кава в Голливуде файна. Не можна пройти повз кав'ярню біля мого улюбленого магазину, де є рибки. На фото UY2RY та UY2RA (не у фокусі :- ) - водяне перемир'я :-)


22.05.2024

Гріх спокуси. Або спокуса гріха:-)

   Ось уже годину кличу Фернанду ді Норонья. PY0FZ. Нема в мене цієї території. Коли вам до завершення списку відпрацьованих країн не вистачає десятка, а ця – нова – ви готові до гріха – перевищити свій ліміт потужності. Є спокуса увімкнути підсилювач. Але бог дбає про мою душевну рівновагу. Підсилювача у мене немає :-)  Стало цікаво, наскільки близько я підійшов до гріха :-) Набрав у гугле спокусу та гріх. Вік живи, вік учись. Виявилося, що спокуса вже є гріх :-(

 "  Гал.5:19-21. Справи плоті відомі; вони суть: перелюб, блуд, нечистота, непотребство, ідолослужіння, чари, ворожнеча, сварки, заздрість, гнів, чвари, розбіжності, спокуси, єресі, ненависть, вбивства, пияцтво, безчинство тощо. Попереджу вам, як і раніше, попереджав, що Царства Божого, що надходять так, не успадковують. Тринадцятим гріхом у справах плоті є спокуси. Хочемо зазначити, що в українській Біблії, так званій (Куліша 1905 р.) всього 17 справ плоті; в українській Біблії, так званій (Огієнка 1962 р.) лише 15 справ плоті; у російській Біблії синодального видання всього 18 справ плоті. Слово (соблазн) в українській Біблії часто перекладається як (спокуса), тобто спокуса і тому спокуса, що подає, подає і спокусу. У цьому тексті Біблії цей гріх не виділено."
Ну дякувати Богу, значить ще не згрішив :-) Але територію дуже хочеться!

21.05.2024

Про разъёмы 2. UN7FGO

   В предыдущей своей заметке, я немного рассказал о высокочастотных разъемах и о том, как я проектирую свои устройства, чтобы можно было получить более-менее универсальное решение. Но некоторые коллеги заметили, что в заметке, я обошел вниманием часть популярных разъемов.
Забираемся повыше, на крышу, и в открывшейся перспективе разбираемся, что я пропустил и почему так получилось.
       Самой популярной парочкой разъемов, в радиолюбительской практике, являются SO-239 и PL-259. Их можно встретить на всех коротковолновых трансиверах, трансиверах на диапазон 144 МГц и даже автомобильных радиостанциях диапазона 430 МГц. Поэтому начинающему и не только, радиолюбителю, эти разъемы будут уместны практически во всех конструкциях. Кстати эти разъемы в английской терминологии называются “UHF Connector”. Это исторически сложившееся название и сейчас уместнее было бы их называть “VHF connector”, но уже как есть.
     Но вот на КВ вам стало скучно и вы решили пойти на более высокочастотные диапазоны и прикупили себе, хоть и старенький, но все еще популярный трансивер Icom IC-820. Принесли, установили и увидели, что у него антенные разъемы не все одинаковые.

Если для диапазона 144 МГц мы видим привычный нам SO-239, то вот для диапазона 430 МГц уже установлен разъем совсем другого типа. Поздравляю, вы дошли до СВЧ (сверх высоких частот) и тут уже применяют разъем N-Type. Разъем про который я забыл рассказать в прошлый раз – N-Type.
Разъем конструктивно несколько отличается от привычных нам. Но это все еще тот-же коаксиальный разъем, рассчитанный на диапазон частот до 18 ГГц. Поэтому это основной ВЧ разъем, применяемый с оборудовании сотовой связи. Разъем идентичен SO/PL по способу установки на корпус устройства и на кабель. Да и по цене эти типы разъемов не сильно отличаются.

Казалось бы, раз цена такая же, что надо делать все на разъемах, которые лучше и вносят меньше потерь в соединение. Но давайте включать здравый смысл. Большинство аппаратуры на частоты до 430 МГц имеют разъемы SO/PL, поэтому мы от них никак не сможем отказаться, а использовать переходники, которые также вносят потери, так себе решение.

Ну и в своем обзоре я не упомянул эти разъемы по причине того, что начинающие радиолюбители, в самодельных конструкциях практически не используют разъемы этого типа. А моя заметка была посвящена как раз самостоятельному изготовлению простых устройств.

Но раз взялись за разъемы, то давайте разберем и еще кое-что. Представляю, самый недооцененный радиолюбителями, на мой взгляд, разъем – F-type.
Этот кабель используется в сетях кабельного телевидения и в спутниковом вещании. Обычно этот разъем используют в паре с кабелями RG-6U и RG-59. По электрическим характеристикам, эти кабели интереснее популярного у радиолюбителей RG-58. Так затухание на частоте 100 МГц у RG-58 составляет около 16 дБ, в то время как у RG-6U оно менее 9 дБ. То как устанавливается разъем на кабель, даст фору практически всем радиолюбительским разъемам, что может быть очень удобно в полевых условиях. Стоимость такого кабеля в несколько раз ниже чем у RG-58. Коннекторы есть любого вида, в том числе и для установки на печатную плату. Стоимость устанавливаемых на кабель коннекторов (“папа”), “ниже плинтуса”. Для начинающего радиолюбителя, источником устанавливаемых в самодельное устройство разъемов (“мама”) , могут быть различного рода ресиверы, которые на барахолках доступны чуть ли не даром.

Единственным фактором. который сводит на нет все прелести этой разъемной системы, это волновое сопротивление. Кабель и разъемы имеют волновое сопротивление 75 Ом, что немного не соответствует принятым у радиолюбителей 50 Омам. Но если вы решили ограничиться радионаблюдательством (SWL), то такая связка, на мой взгляд, вполне может стать основой вашей антенной системы.

Ну и давайте коснемся не очень популярного у радиолюбителей, но часто встречающегося в компьютерном ВЧ оборудовании, разъемов MHF.    MHF (micro RF coaxial connector) – очень миниатюрный коаксиальный разъем, который занимает чрезвычайно мало места на печатной плате, от 3.1х3.1х2.5 мм до 2.0х2.0х1.4 мм.   Так же этот тип разъема может фигурировать под именами – Hirose U.FL , I-PEX MHF I, AMC или UMCC, тут .производители уже пошли вразнос и именуют кто во что горазд.
Такие разъемы бывают нескольких типоразмеров, о котором говорит цифра в названии.  Эти разъемы рассчитаны на работу с частотами до 6 ГГц и имеют волновое сопротивление 50 Ом.
Но основным недостатком является “одноразовость” таких разъемов. Они выдерживают не более 30 циклов соединений-разъединений, после чего вам вероятнее всего придется менять разъем. Но в случае, когда мы сильно ограничены местом (смартфон или ноутбук) и не предполагается доступа пользователя к разъему, такое решение оказывается довольно таки практичным.

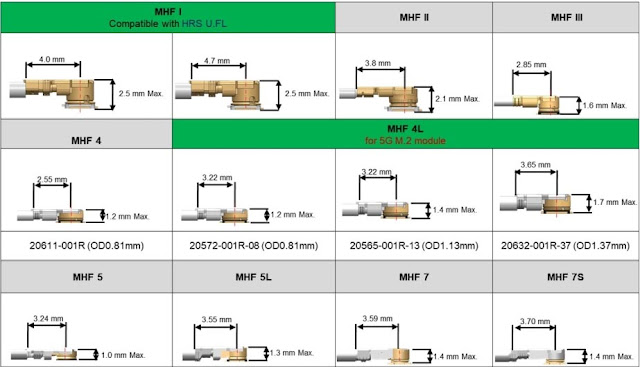

На самом деле, тема высокочастотных разъемов не ограничивается тем, что я рассказал. Предлагаю ознакомиться со списком “полноразмерных” ВЧ-разъемов, применяемых в различных устройствах.
  • 4.1-9.5 connector, стандартизированный по DIN 47231 (1974 г.) и IEC 60169-11 (1977 г.);
  • 4.3-10 connector, ранее известный как DIN 4.3/10, теперь стандартизирован как IEC 61169-54;
  • Belling-Lee connector, также называемый разъемом IEC 61169-2 , используемый в Европе и Австралии, а также в некоторых частях Юго-Восточной Азии, для подключения ;антенн домашнего телевидения и FM-радиоантенны;
  • BNC connector (байонет Neill -Concelman). (МЭК 61169-8 и МЭК 61169-63);
  • C-type connector (Concelman) В разъеме используются замки байонетного типа с двумя шпильками. Он устойчив к атмосферным воздействиям и не слишком громоздкий;
  • Dezifix connector, разъем-гермафродит, используемый в основном компанией Rohde & Schwarz;
  • DIN 7/16 connector (DIN 47223 и IEC 61169-4), мощный разъем 50 Ом, первоначально разработанный Spinner;
  • F-type connector, используемый для бытовых телевизионных систем и спутниковых ресиверов (75 Ом) по всему миру, за исключением Европы и Австралии.;
  • GR connector (officially the General Radio Type 874);
  • LC/LT connector, разъем высокого напряжения, первоначально разработанный ВМС США;
  • Motorola connector, стандартный разъем антенны AM/FM, используемый для автомобильных радиоприемниках;
  • Musa connector, разъем 50 Ом, используемый в телекоммуникациях и трансляции видео;
  • N connector “Type N” (Neill) Разъем с характеристическим сопротивлением 50 Ом или 75 Ом (IEC 61169-16);
  • NMD connector, обозначающий отдел сетевых измерений, обычно доступен в размерах 3,5 мм, 2,9 мм, 2,4 мм и 1,85 мм. Это прочные разъемы тестовых портов, используемые в тестовых комплектах и сетевых анализаторах;
  • NMO mount connector (new Motorola mount), съемный разъем для мобильной антенны использует монтажное отверстие диаметром 3 ⁄ дюйма (19 мм) и имеет большое основание с резьбой 1 1/8 дюйма – 18 витков на дюйм для крепления антенны;
  • SC connector, винтовой вариант C-type connector;
  • SR connector (от русского: C-оединитель P-адиочастотный ) — российский радиочастотный разъем, основанный на разъеме BNC и выходящий в версиях с сопротивлением 50 Ом и 75 Ом;
  • TNC connector (резьбовой Neill-Concelman);
  • Twin-BNC (Twinax) Разъемы Twinax используются с проводами с сопротивлением 78 Ом или 95 Ом и работают в диапазоне 0–200 МГц;
  • UHF connector (e.g., PL-259/SO-239). Некоторые японские производители, такие как Diamond Antennas, используют клон M-типа , размеры и резьба которого переведены в метрические системы.
   Производителями используется еще более двух десятков типов разъемов, миниатюрных размеров, но это уже совсем другая история.    Первоисточник - http://blog.gengen.ru

Доброго денечка, Георгий.        Геннадий UN7FGO

Вот такая заметка попалась, радиоприемник от ЛЕГО. Приобщение подрастающего поколения?

19.05.2024

Криві руки

 За дурною головою ногам немає спокою. Це українське прислів'я якнайкраще описує ситуацію недільного ранку. Цілий тиждень збирав деталі для врізання в корпус (новий) старого антенного комутатора. Початок був добрим. Якщо не рахувати мошок, то приємний тихий ранок за творчим процесом після ранкової кави. Що може бути краще? Насправді може бути. Коли все виходить без проблем.
  Почалося все з того що постійно відволікало проходження на 6 метрах. У мене в Європі незакрито кілька країн, от і доводилося стрибати з саду в шек і назад. Як комп'ютер заверещить поганим голосом – New One – кидаєш дриль і біжиш нагору. Зв'язок провів – лопата чекає! Біжиш вниз.  Поспіх потрібний при лові бліх. Скінчилося великою прикрістю - різьблення кріплення на десятипозиційних перемикачах виявилися коротшими ніж товщина корпусу :- (Ломав голову, але нічого краще не придумав як розсвердлити фаски під гайки зверху корпусу. Виявилося недостатньо. Глибше свердлити попоявся щоб не просвердлити наскрізь. Займаючись художнім різьбленням по пластику плакав : справа не вигоріла. Довелося реалізовувати останню надію - 100 ватним паяльником "топити" у пластик гайки. З усіма витікаючими: обпалені пальці і подекуди понівечена поверхня поряд з гайками :-)

Однак сяк-так сьогоднішню роботу до логічного кінця довів. закінчив слюсарну підготовку, приміряв плати на корпусі днища та навіть перевірив нахил LCD дисплея щодо корпусу. Регулювати довелося гайками. Зате вийшло, як задумував.
Промах вийшов з дрібними тумблерами включення харчування, ну щоб шкалу бачити. Не завжди потрібно. І тумблер перекидання (свопінгу) приймальних антен навхрест. Дрібні, як то не по феш-шую... Доведеться міняти на більші або взагалі на перемикачі іншої системи :-)

18.05.2024

наша служба и опасна и трудна

Ясним днем ​​вона, звичайно, не видна... Працюємо і в дощ, і у вихідні. І навіть драбину возимо свою, бо робота автовишки під час дощу небажана - забагато коштив.


Про Штірліца

"Закладання документів зробити під самотнім ліхтарним стовпом у лісі". Це не фотомонтаж. Справжнє фото. Славутич, ліс поряд із Печерським кварталом. Його ми також обслуговуємо.

Суботняя карамель

Вчора був день вишиванки. Білий колір асоціюється з тихим душевним блюзом. "Way to nowhere"


17.05.2024

Про раз'ёмы. UN7FGO

 Геннадий. UN7FGO

Выбор ВЧ разъема, для некоторых радиолюбителей, это как борьба между Windows и Linux для ИТ-шников. Попробуем рассмотреть три основных варианта разъемов, доступных рядовому радиолюбителю.
Пара SO-239 и PL- 259 (мама и папа), устанавливаются практически на все профессиональные и не очень радиостанции. Прежде всего такой выбор обусловлен механической прочностью и надежным соединением таких разъемов. Но сами разъемы не совсем бюджетные и для каждого кабеля, необходим свой тип разъема, ввиду разного диаметра кабеля.

Разъемы типа BNC использовались в советских ВЧ приборах и до сих пор используются в системах видеонаблюдения. Довольно таки универсальный разъем, доступный в любой “деревне” по приемлемой цене.

Разъем типа SMA, последнее время распространен на приборах и приемниках китайского производства. Разъем малогабаритный и обеспечивает надежное винтовое соединение.  Теперь попробую выразить свое мнение об этих разъемах и к какому компромиссу я пришел в свой радиолюбительской практике. Возможно мой опыт будет полезен и другим радиолюбителям.
   Прежде всего скажу, что для рядового радиолюбителя, эти разъемы, по своим электрическим характеристикам практически не отличаются. Не смотря на маленькие габариты, даже SMA разъем способен пропустить через себя ВЧ сигнал мощностью 100 Ватт и немного больше. Но если вам нужно более 150 Ватт, то тут конечно останется только парочка SO/PL.

По цене, самым дешевым и доступным является разъем BNC, благодаря широкому использованию в системах видеонаблюдения. При этом есть такие варианты этого разъема, которые за счет винтовых зажимов, позволяют “посадить” разъем на кабель, без пайки, что может быть удобно при ремонте кабеля в полевых условиях. Большинство разъемов идеально подходят под популярный кабель RG-58, поскольку он так же используется в системах видеонаблюдения. Я не очень хорошо отношусь к этому кабелю, из-за его посредственных свойств, но при небольших длинах, он вполне применим в радиолюбительской практике. А зачастую, это единственный вариант, доступный начинающему радиолюбителю, в виду его невысокой стоимости.

Разъемы типа SMA ворвались в нашу практику последние годы. Тут главное не перепутать разъемы типа SMA и RP-SMA.
В радиолюбительской практике чаще всего можно встретить SMA, в то время как RP-SMA, чаще всего вы можете увидеть в WiFi устройствах. Буковки RP в названии разъема означают “обратную полярность” (Reverse Polatity). Для этих разъемов иногда используют и сокращенное название R-SMA. Даже если вы что-то напутали с разъемами, то можно воспользоваться переходником, но нужно быть готовым, что переходник может привести к потерям сигнала до 0.5 дБ.

     На мой взгляд, разъемы типа SMA имеют основной недостаток в том, что к ним невозможно подключить “нормальный” кабель, диаметр которого 5 и больше миллиметров. Чаще всего можно встретить кабеля с SMA разъемами на базе тоненьких кабелей RG-174 и RG-316. Эти кабеля имеют еще большее затухание на 100 метров, чем RG-58. Так, на частоте 100 МГц, у RG-174 оно составляет 30 дБ, у RG-316 составляет 28 дБ, а у RG-58 – 16 дБ. Так что нелюбимый мной RG-58 еще неплохо выглядит на фоне предлагаемых китайскими мастерами кабелей.
     Но вот для настольных ВЧ приборов, аттенюаторов, измерителей, такие разъемы вполне пригодны. Длины кабелей, используемых в рамках подключения таких приборов не превышают пары десятков сантиметров и потерями в них можно пренебречь. Зато маленькие габариты разъемов и надежность крепления позволяют экспериментировать не занимая много места.
Так же хотел обратить внимание на то, что в начале радиолюбительского пути использовать дорогой кабель и соответствующие ему разъемы, порой не очень оптимально. Такой подход “перфекциониста”, может значительно замедлить вход в радиолюбительство, а то и вовсе отпугнуть от него своей стоимостью. Поэтому на всех этапах радиолюбительского роста, имеет смысл находить компромиссы.
Поведясь на красивые разъемы SMA, в первых своих конструкциях, изготовление плат для которых я заказывал на фабрике, использовал именно их. Но когда начал собирать и испытывать эти конструкции, столкнулся с тем, что я не могу без дополнительных переходников никуда их подключить. Мне такой подход показался неудобным и я начал искать решение.
     Следующим этапом стало то, что один из коллег попросил сделать печатную плату так, чтобы можно было установить и SMA и BNC разъем, в зависимости от потребности. Обдумав это предложение я и пришел к решению, которым и пользуюсь в настоящее время. Я буду рассказывать на примере EasyEDA, поскольку в нем последнее время разрабатываю печатные платы.
    За основу ВЧ выхода или входа своих устройств, я беру BNC разъем, который можно установить на плату и припаять.    Сигнальный контакт этого разъема я продлеваю проводником, шириной 1 мм, до конца печатной платы. Заливка “земляного” полигона у меня обычно делается с зазором в 0.75 мм. Последним этапом, я делаю “вырез” в верхней и нижней паяльной маске у края печатной платы, размером 5 х 4 мм. Тем самым формируя контактные площадки для припаивания SMA разъема, устанавливаемого на торец печатной платы. С нижней стороны платы получается открытый “земляной” полигон для припаивания разъема.
     В результате, на такую печатную плату можно припаять, т.е. жестко закрепить, как BNC, так и SMA разъем, в зависимости от ваших потребностей.
Разъемов типа SO/PL, которые можно было бы припаять к печатной плате я не встречал, большинство из них крепится на корпус устройства, а к схеме подключаются одиночными проводниками или отрезком коаксиального кабеля, что вполне реализуемо в моем варианте.

  На мой взгляд, у меня вышло более-менее универсально.  Еще раз хочу отметить, что не вижу ничего страшного, если ВЧ-соединения в конструкциях начинающего радиолюбителя, будут базироваться на связке BNC + RG-58, главное, чтобы он на ней не остановился в своем развитии, а пошел дальше.
Ну и не забываем о здравом смысле. Если я делаю приставку к анализатору NanoVNA, то никаких разъемов, кроме SMA я в ней предусматривать не буду.

P.S. by UY2RA  Только не покупайте дешевых SMA  под опрессовку. В них кабель, точнее оплетка, за несколько недель отрывается и "огрызок" кабеля просто вынимается с задней стороны раз'ёма.   Экономьте  деньги, и, главное, время. Тот кто распаивал SMA на кабель знает о чем я говорю :-) Покупайте полноценные SMA под стандартный крепеж на кабель.

Прогноз прохождения

  Цифры солнечного ветра и числа вспышек  207/207  Это немного хуже данных прошлой недели, так что уж сильно условия прохождения не изменятся. Это означает то что ночные диапазоны - это от 1,8 мгц до 18 мГц. Граница между ночными  и дневными  как раз между 18 и 24 мгц. На 28 мгц днем прохождение не очень, а ночью еще хуже. Но связь будет. Области прохождения на этих диапазонах только под Солнцем и южнее экватора сильно фрагментированы. То есть рассчитывать придется в основном на диапазоны ниже по частоте.

  Интенсивность прохождения на 160 метрах двое ниже чем на 80 метрах. То есть по сравнению с предыдущими 5-тью днями еще хуже. Но это естественно, сезон закрывается. И соответсвенно открывается сезон 50 мГц. Но поскольку он абсолютно зависим от Солнца, точнее магнитных возмущений, читай магнитных бурь, он, как и тропо и аврора, практически не прогнозируется. Нужно смотреть данные на специфических сайтах, ссылки на которые я давал ранее. То есть день в день.

На 80-ке  область прохождения располагается между северным полюсом и экватором по широте и от западной Атлантики до границ Китая на востоке по меридианам.К сожалению даже побережья обоих Америк в эти области не попадает. Так что вся Атлантика выбывает. На практике это означает границы доступных областей от Португалии до Китая. Слава богу что в этот анклав входит ближний восток и средняя Азия, а то бы вообще поговорить не с кем.

Интересное прохождение на диапазонах 40 и 30 метров. Области где связь будет - это Евразия и южная Америка полностью, а США только восточное побережье. Ночью же на диапазонах 14 и 18 мгц добавятся территории Океании включая половину Австралии и большая часть США.

Это ночью. А днем всё закрывается настолько, что даже на 20-ке  области хорошего прохождения сужаются до квадрата СП-Экватор по широте и Португалия-дальний восток России по долготе. То есть даже без Китая. Лучший диапазон днем - 21 мгц. Причем если использовать словосочетание лучший диапазон, то их два: 21 и 24 мгц. На 24 мгц днем правда прохождение будет уже не монолитное, а фрагментированное. Особенно на восток от нас. Причем они оба остаются открытыми и ночью. Так что придется принимать сложное решение: или спать или связи :-)

  На УКВ все тихо до вечера субботы. Слабое тропо посетит западные области Украины к полуночи 25 мая и будет продолжатся до утра. Как я уже упоминал, про аврору надо смотреть на Солнце каждый день. Но из своего опыта я знаю что она часто не приходит. Была на днях, значит скоро не придет.  Таким образом тем, у кого есть аппаратура на 144 и выше надо переезжать на спутники. Там всегда весело. На МКС работаю обе службы, FM транспондер, диджипитер, а SSTV передатчик выключен. Но картинки можно будет посмотреть на JO-97 и новом SO-121 (Uresat1) В цифре как обычно IO-117, а в FM еще SO-50,  5-й и 6-й Tebvels. Из плохих новостей: лежит LOTW, так что счет новых стран на Satellite пополнять некуда. У меня по прежнему 62 страны, хотя если бы разрешили геостационарный Катар Оскар 100, дела пошли бы гораздо веселее. У него покрытие вся видимая (с его орбиты) часть Земли и висит он над горизонтом круглосуточно. Но у нас по прежнему не разрешена передача на 2,4 ГГЦ, поэтому можем только принимать. Есть , правда, смельчаки, которые через этот спутник работают. Аргументируют это тем, что мы Европа, а там это разрешено :-)

16.05.2024

16 травня – день вишиванки.

16 травня – день вишиванки. Віддай належне красі української культури. Підтримай українського виробника вишиванок ! Співак українського аматорського радіо Гоша радист вже це зробив :-)
Спів краще виходить у Софії. Я тільки підіграю за кадром :-)

15.05.2024

CQ WPX Contest

До початку CW WPX Contest залишилося 9 днів. Нагадаю, що це один із найдемократичніших контестів у світі, коли можна працювати практично з усім, що чуєш, і одночасно, якщо працювати за якоюсь продуманою заздалегідь тактикою, то можна "насбирати" досить приємний результат. Нагадаю – множники – різні префікси, зв'язки по континентах та діапазонах приносять різну кількість очок. Часова позиція також може бути різноманітною: від 24 (CLASSIC) до 36 годин для одного оператора і до 48 для мульти-мульті. Досить гучних станцій буде море, так що якщо проявити терпіння, то навіть з QRP можна назбирати цікавенького .... Я продовжуватиму експерименти з assist, якщо він автоматично включається. Для цього я вирішив не мудрувати лукаво і використовую панораму N1MM (Spectrum Display). Правда думаю що у WPX від кількості позивних на band планці голова закрутиться, але це все одно буде краще, ніж пошук кореспондентів по-старому за допомогою "перегляду" діапазону зверху вниз і знизу вгору.

  У категорії LP або QRP результат дуже сильно залежатиме від ефективності антен та їх кількості. Я постарався довести їхню кількість як мінімум до кількості діапазонів дозволених умовами змагань, тобто окрема антена на кожен діапазон. А ще краще більше. Окрема приймальна антена заборонена тільки для категорії "мульті". Тепер ось старанно модифікую антенний комутатор, щоб антени перемикати швидше. Незадоволення у старому викликає індикація світлодіодами - не дуже інформативно: перемикаються дiапазони, а "в умі" треба пам'ятати який світлодіод якій антені відповідає. Яка антенна в цей раз'эм пiдключена.
Зараз активно ріжу-свердлю новий корпус і пишу код для Ардуїни. Він, правда, простий як двері, але все ж таки для використання текстового дисплея повинен бути.  У перспективі може бути напишу так, щоб антени перемикалися по командах від трансівера, у багатьох є вихід селектора діапазонів. У Ic-7600 точно є. Але поки що не встигаю.
   Всі ці вигалення навряд чи принесуть мені чемпіонське звання, але усвідомлення того, що я до контесту готуюся, приносить задоволення. Запрошую вас також виступити в якійсь новій категорії чи групі учасників. Касалося б навпаки, треба всіх відмовляти від участі в цьому контесті, мої шанси на краще місце зростають, але мені більше радості доставлять ті моменти, коли я чутиму в коніктсті знайомі позивні. Запрошую всіх взяти участь у цьому чудовому контесті і обіцяю що постараюся всім дати якомога більшу кількість очок.

14.05.2024

50m/VHF/UFH/Aurora map

З подачі Віктора, US5WE, а точніше за прямим посиланням, показую де можна підглянути цікаве в режимі реального часу. Тобто куди дивитись, якщо трансівер удома, а ти на роботі.

https://www.dxmaps.com/spots/mapg.php?Lan=E&Frec=MUF&ML=M&Map=EU

Ну у мене remote поки що через педалі. Велосипедним хідом до будинку 3 хвилини. Не доходять руки налаштувати remote з роботи. Сенсу особливого немає, бо якщо є робота, то руки зайняті. А якщо роботи немає, то простіше на велику і додому :-) Коротше ділюся тим, про що сам тільки дізнався.
До речі, останні два дні діапазон 6 метрів "дихає" з періодом 5-6 годин: то дуже голосно вся Європа, то Бразилія, То Африка. А то нічого. На жаль, я половину не чую. У мене три елементи Уда стоять на 15 метровій щоглі. І того, й іншого мало.

11.05.2024

Китайский киловатт

У попередніх матеріалах типу "Зниження LW" ви всі могли спостерігати мої муки з паянням на вулиці кінців дроту антени та  виводів трансформаторів... Я намагаюся вчитися у китайців: мінімізую все: час пайки, час на вулиці, розмір антени... .Стоп, тут прибрехав. Антена все-таки має бути в резонансі, тобто її довжина має бути якою має....
Але китайці впевнені, що закони фізики повинні підкорятися фен-шую та законам економіки. Коротше, бажаючи полегшити собі життя і уникнути паяння на вулиці, замовив у Піднебесній балун, що симетрує. Ну не тому, що потрібен був балун, а тому що там і антенний роз'єм припаяний і головне контакти для проводів антени типу ваго. Або затискачі. Зручно, коротше.
Приїхало це диво і вразило мене мінімізацією витрат. І як згодом з'ясувалося максимізацією параметрів. Якщо придивитися, то дроту в трансформаторі взагалі немає :-) Зате чорним по білому написано 1:9 Точніше білим по синьому.
Потрібно ж перевірити, бо в попередніх покупках заявлений кіловат був половиною. Беру Нано ВНА, резистор 450 ом та з'єдную лабораторну схему: 50 Ом входу ВНА балун-трансформер 1:9 та резистор 450 Ом. КСВ ну так собі. Щось на 1:9 не тягне. Високий КСВ. Тоді переробляю схему: на вихід чіпляю потенціометр на 1 кілоом. На вуглецю. І починаю крутити повзунок. Так КСВ 1,1 при опорі 220 Ом. Недокрутили китайці обмоток. Але я їм дякую за акуратний монтаж, роз'єми і платiвку. Такий їх кіловат дорівнює нашим 500 ватам.

Аврора вернулась

 Аврора вернулась к обеду. Весь день на КВ ничего не слышно. А к обеду UT0RS сказал что снова Аврора. причем сначала скромно так, OZ1FDH и пара-тройка россиян. Потом подтянулись белорусы и Скандинавия.  А в конце и Молдова. К сожалению только 4 связи. Могло быть намного больше. толко российских позывных я насчитал 2 десятка. Была Румыния и Бельгия. Но связи сорвались. Маловато ватов. А может антенна кривая :-)

 Call signWorkedDate/TimeBandModeFreqQSLDXCC
DetailsUY2RAOK1DTP2024-05-11 13:29:002MCW144.05800
DetailsUY2RASM4IVE2024-05-11 13:33:002MCW144.07000
DetailsUY2RASP2CNW2024-05-11 13:37:002MCW144.07000
DetailsUY2RAER1AN2024-05-11 14:35:002MCW144.07000


Заглядывайте на прогноз и будет вам счастье -  https://www.swpc.noaa.gov/
