31.03.2023

Прохождение 1-5 апреля

 Прохождение в эти дни будет как в сказке для малышей: там где интересно, прохождение будет, а для любителей топ диапазонов как в анекдоте про жизнь и детскую рубашку :-) 160 метров более-менее. Но совсем не хорошо. Придется или поднимать высоко антенну или поднимать еще выше мощность. Одним словом даже с радио Максимум звездных связей не будет:-(



Дело в том как прогрелись воздушные массы над южной Атлантикой и Тихим океаном. Плохо прогрелись. Ну потому что было реально холодно.  Поэтому южная Атлантика и прилегающая часть Тихого Океана радовать нас не будут: на 80 метров, да и на 40 тоже, южная Америка и Австралию останутся недоступны.  А с наступлением дня прохождение будет становиться еще хуже. То есть радовать сердце будут диапазоны 30 метров и выше.  30 метров ночью будет хорошо, но уже к рассвету на нем перестают быть слышны станции из южного полушария. То есть днем в работе будут только диапазоны двадцатка и выше. Но здесь картина обратная: минимум прохождения около 5 утра, максимум в сумеречное время, но не позднее 10-ти утра. К полудню прохождение на двадцатке скромное, по крайней мере хуже чем на фифтине.  Лучшим диапазоном в эти дни будет как раз диапазон 21 мГц.  С плавным возрастанием качества связи от 14 до 21 мгц и таким же плавным спадом от 21 мгц до 28 мГц.   Максимум прохождения в этих диапазонах будет около полудня, 16-ти часов, минимум будет на час-два позже прохождения сумерек. То есть в 22-23 часа по Киеву можно отправляться спать. Ну или переключаться на низкочастотные диапазоны в SP DX Contest.
    Из графика состояния слоев по часам можно сделать вывод что если ориентироваться на работу в контесте, то не надо работать все 24 часа. В дневное время, самое предпочтительное для лодырей, ближних связей не будет. А поскольку нам нужны будут поляки, а не DX станции, время практически пропадет зря :-(   Хотя если польские станции будут выступать в категории  HP, то может быть и получится.   По крайней мере категория SOTB, будет беспроигрышной :-)
На УКВ тропо порадует Луганскую и Донецкую область но только на три часа - 5 апреля от нолей до трех часов ночи. Все остальное глубокий минор.  Так что тем кто уже сработал Ниу, Сэйбл и Антигуа - одна дорога: покричать в SP DX Contest/

Поддержим соседей!

 ПРИГЛАШЕНИЕ НА КОНКУРС SP DX 2023 https://spdxcontest.pzk.org.pl/2023/ С 1933 г.
    Мы хотели бы пригласить вас принять участие в SP DX Contest в первые полные выходные апреля (с 1 апреля 2023 г., с 15:00 UTC в субботу до 2 апреля, 14:59 UTC в воскресенье). Это крупнейшее событие года в Польше, в котором обычно работает более 1000 SP-станций как CW, так и SSB. Для кого-то это соревнование, для кого-то возможность провести QSO со старыми друзьями. А для других это единственный конкурсный опыт в году и возможность быть увиденным, услышанным и весело провести время. Успех этого контеста зависит от участия таких DX-станций, как вы, независимо от того, являетесь ли вы ветераном контеста или просто любите устанавливать случайные контакты и давать SP-станциям возможность работать DX. Неважно, сколько времени вы проведете и сколько QSO сможете провести, мы будем рады видеть вас в наших логах!
P.S.  Есть категория  SOTB  один оператор три диапазона !!!  Как раз для соседей: 160-80-40
Или 80-40-20 :-)
     Пожалуйста, посетите https://spdxcontest.pzk.org.pl, где вы можете ознакомиться с текущими правилами и загрузить свой журнал после конкурса. Обратите внимание на то, что журналы больше нельзя отправлять по электронной почте. Мы просим загрузить журналы до 16 апреля 2023 г., 23:59 UTC. Все записи будут немедленно опубликованы на этой веб-странице, а затем будут отправлены подтверждения по электронной почте. Окончательные результаты будут обработаны и доступны к 14 мая. Мы приняли политику открытого ведения журналов, поэтому все журналы будут общедоступны. Обратите внимание на функцию анализа журнала, которая предоставляет некоторую полезную информацию. Просто нажмите на свой (или любой другой) позывной во вкладке результатов. Вы можете протестировать это в архивах конкурсов 2019, 2020 и 2021 годов. Наряду с результатами для скачивания будут доступны сертификаты об участии и сертификаты о наибольшем количестве баллов по категориям, странам и континентам. У нас также есть длинный список plaque, спонсируемых отдельными лицами и группами, которые вы можете увидеть на веб-странице. Наконец, вы можете претендовать на различные уровни премии POLSKA за работу в 16 воеводствах (województwa) Польши.
       Мы надеемся, что сделали этот конкурс интересным и захватывающим для вас, и мы с нетерпением ждем встречи с вами на мероприятии!
       В связи с текущими событиями организаторы приняли решение исключить из участия в SP DX Contest 2023 станции из России и Беларуси.
Конкурсный комитет SP DX Польский союз радиолюбителей, SP DX Club

30.03.2023

Истины во имя

   Спасибо Алексею UT0RM. Поправил мою ошибку. Я как настоящий украинец, иностранные слова в словаре смотрю не всегда. :-) Если оно похоже на интернациональное, я в словарик не смотрю. Тем более когда и остров то сильно похож на саблю :-)

      Острів являє собою вузьку піщану косу у формі півмісяця, його ширина не перевищує 2 км при довжині понад 38 км, площа близько 34 км². Навколишні неглибокі води містять численні піщані мілини та обмілини, що вкупі з густими туманами і сильними вітрами спричиняє велику небезпеку для судноплавства.
     Острів розташований на основному маршруті морського сполучення між Європою і східним узбережжям Північної Америки, і з 1583 року 350 кораблів потерпіли аварію у довколишніх водах. Через те острів був прозваний «цвинтарем Атлантики».
    Свою назву острів одержав через пісок (фр. sable), з якого він складений. Внаслідок морських течій та жорстоких океанських штормів, які переміщують піщані маси, острів постійно міняє розмір і форму і повільно зсувається у східному напрямку. Протягом останніх 200 років зафіксовано переміщення на 44 км. Постійно населяють острів лише 5 осіб і декілька сот диких коней.

 Почему именно Сейбл?
Происхождение названия также имеет запутанную историю. В переводе с английского «sable» - это соболь, зверь, который никогда тут не водился. Зато на карте, форма острова напомнила кому-то это животное в процессе прыжка. Есть мнение, что раньше название было другим - «sabre», более понятное и объясняющее (сабля). По одной из версий ошибка - вина картографа, который перепутал буквы.   В некоторых словарях название переводится как “пугающий, мрачный, зловещий, черный”. Такие литературные эпитеты неслучайны, ведь остров действительно стал вдохновением для писателей и поэтов. Благодаря нему появились некоторые произведения Томаса-Чэндлера Галибуртона, Томаса Х. Раддала, Джеймса Макдональда и некоторых других.
Но главное что территроию отработали :-)

Приемник для поиска QRM

 На форуме CR.HAMMANIA.NET продолжается обсуждение создания приемника для поиска источников местных и не очень помех. Мастер класс от Геннадия UN7FGO - антенна поискового приемника.
 Посмотрите и присоединяйтесь.


29.03.2023

Буве. Для жалобщиков

 Саша, UR5FIL, на форуме выложил ролик про экспедицию Буве. Для жалобщиков, что не успели отработать эту территорию:-)  Посмотрите как народ пыхтит  и не жалуйтесь больше .

28.03.2023

CY0S

 Вчера и сегодня полдня расстраивался по поводу острова Sable. У меня этой териритории не оказалось. А она интересная.  Но после обеда поднатужился и любимый телеграф не подвел. Сработал телеграфом десятку, фифтин и двадцатку. Почти получилось и в FT8, но почти не считается.  Fox/Hound штука классная, но если на 17 метров антенны нет - даже она не поможет.  Зато в телеграфном пайлапе я как рыба в воде.  Для такого 100 ватт маловато, но мы справились :-)

Хвастать особо нечем, слышно было громко, а вот с передатчиком недоработка. Маловато будет :-)

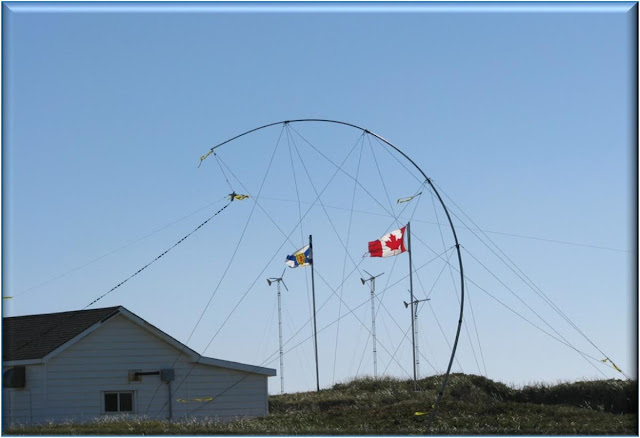

Как вам способ крепления антенн? :-)


27.03.2023

CY0S RTTY

Сегодня, только что была предпринята попытка достать саблю в RTTY mode :-(   К сожалению пока вспоминал как работать в RTTY  потерял много времени. Диапазон закрылся и связь не удалась. Но попытка была... :-)

Norfolk VK9DX

 Обед - замечательная штука. Можно прийти домой, быстро заглотить подогретую пищу и еще немного посидеть за трансивером :-) AUDIO VK9DX CW 21004

Правда без усилителя пришлось посидеть подольше. Но с помощью второго приемника достаточно успешно отслеживал кому он отвечает и звал там. Итого минут 20....





25.03.2023

Остров Шабля

 Как выглядит "стена зовущих"  CY0S в FT8 на 17 метрах. Пайлап:-)

Caramel

Luca Stricagnoli

24.03.2023

Прохождение 25-30 марта

 Как бы скептически вы не относились к прогнозам, они живут сами по себе и иногда нам просто хочется в них верить.  Помните как говаривал Мюллер:" верить нельзя никому, иногда даже самому себе,  а мне  можно" :-) Так почему я верю программному комплексу VOAP?

     Мы все доверяем арифметике. Дважды два всегда четыре. Существуют формулы для расчета всего, и конечно же свойств газов и вакуума :-) Совершенно очевидно, что когда достаточно данных для расчета обязательно будет результат отличный от ноля. И еще верим в статистику. Потому что это простой подсчет постфактум и некоторая доля анализа. VOAProp при запуске автоматически обращается к правительственным источникам информации о состоянии слоев атмосферы (ITSHF   NASA и министерство сельского хозяйства) и обновляет данные SolarFlux, SNN и еще парочку других.  Если вы сравните значения подгруженных параметров SSN и SF с другими источниками в интернете, например hamqsl/solar, то увидите что программа подтянула эти данные в режиме реального времени и они актуальны.

 Стало быть рассчеты будут верны на этот час. Дальше начнется то, что сейчас в интернете делает искусственный интеллект.  Анализируются результаты рассчета, статистики за много лет, данные аппроксимируются и выдается достаточно точный результат.  Множество точек рассчета конвертируется  (проектируются) в графопостроитель и мы видим не столбики и строчки цифр, которые вряд ли сможем анализировать в уме, а реальная карта свойств прохождения радиоволн по локализации и времени.  Просто так удобнее.
   Отключив галку "Auto Update", то есть привязку по времени, можем заглянуть "поперед батька" на несколько часов вперед. На самом деле в течении 2-3 суток состояние слоев атмосферы сильно не меняется, поэтому появляется возможность прогнозировать эти процессы на 3-5 дней вперед.  На графике изменение  условий распространения радиоволн  над Украиной в течении суток. Он  будет незначительно изменяться за два-три дня, но если условия стабильные, то может и больше. Поэтому прогноз достоверный максимум на три дня. Потом все зависит от изменений погоды.
  Если их не будет, или они будут незначительны, то прогноз можно использовать и дальше. Если нет - рассчет можно делать каждый час :-) Но этот график не показывает в каких направлениях прохождение будет максимальным или, к примеру, слабым. Поэтому мы и пользуемся программой Джулиана Мосса. Мы хотим видеть куда нам нужно поворачивать антенны. Очень ярко это проявляется при работе в FT8. Сигналов часто не видно ни на панораме, ни на водопаде. Что то оценить можно только после того как строка сигнала появиться на экран. А они, в свою очередь, зависят от направления антенны.  Так что  урожай зерновых так же зависит от прогноза :-)
Диапазон 160 метров, как всегда в несезон, довольно тих.  Для людей с посредственніми антеннами этот диапазон не интересен.  80-ка, в соответствии с весенним дресскодом выглядит консервативно хорошо: все между  линиями заката и рассвета в северном полушарии может быть доступно.  А это все от западного побережья США до Китая.
40 и 30 метров - близнецы братья.  Оба ведут себя как ночные диапазоны. Гораздо более продуктивные чем десятка, позволят проводить связи со всеми континентами включая Антарктиду и исключая Австралию.  При этом прихватывая всю Атлантику и половину Индийского океана.  Днем условия прохождения ухудшаются втрое и в пределах доступного останется олько Евразия и северная Африка.
Двадцатка стандартно открыта днем и плохо ночью. Но и днем она будет уступать пятнашке: от западных штатов США и Канады до конца материковой части Евразии и не южнее экватора. :-(  На троечку. Ночью это Африка и южная Атлантика включая VP8, СЕ9 и острова Св. Петра и Буве, если бы там кто-нибудь был.
18 мгц  практически повторяет свойства двадцатки, за исключением того что ночью будет закрываться полностью.
    Фифтин даже ночью будет открыт в ареалах южной Атлантики, Африки и прилегающими к ней  островными территориями северо-западной части Индийского Океана.: Лаккадивские острова, Чагос, 3В6-3В8 ну и конечно Мадагаскар. Днем области хорошего прохождения соберуться в одно большое облако от северной Атлантики до середины Тихого Океана включая Гаваи, Мидуэй, Микронезию и, конечно, Австралию. Не южнее середины Африки, то есть средние широты Южного полушария. В любом случае лучше двадцатки.
    Лучшим в категориях качество.длитеьность прохождения на этих днях будет диапазон 21 мГц.  Хорошее прохождение будет практически повторяться на диапазонах 24 мГц и 28 мГц, но к середине ночи прохождение там будет ослабевать а к утру умирать вовсе.
      На УКВ слабое тропо будет 26-27 марта в Одесской, Херсонской, Николаевской и Запорожской области. В остальном складывается впечатление что области тропо прохождения, хоть и слабые, но все равно обходят территорию Украины стороной.  Метеоры  без изменений, слабые Виргиниды, пик которых будет в апреле. И Аврора до наших широт не опустится, так что только местные связи. Ну или через спутники.



23.03.2023

Антенны: журавль или синица

"Лицом к лицу лица не увидать, Большое видится на расстояньи". Или с высоты прожитых лет :-) К вопросу о приобретении (изготовлении) антенны.

    Давным давно, когда деревья были большими, а у меня не было направленных антенн, передо мною стояла типично совковая проблема. Имею желание купить хорошую антенну, и жалкую возможность купить только козу. Всем нашим проблема известная. Знал бы прикуп, жил бы в Сочи.  Но даже если в семье денег на все хватает, не каждый может решится выдернуть оттуда 700-800, а то и больше долларов.  Известная задача про буриданова козла. Прикидываешь и чтоб усиление было, и чтобы легкая, и чтобы поворотку поменьше можно было приладить. И чтобы денег хватило. А еще на пересылку.... Вот поднакоплю.....  И спать с этими мыслями можно годами.  Поэтому как только я обосновался на новом месте решил больше не думать и купить то, на что деньги есть прямо сейчас. В соответствии с моим любимым тезисом про здравый смысл: необходимо и достаточно. Это вышел Робинзон, поворотка Yaesu G800DXA и опорно-поворотный подшипник для нее.  Первое время я очень горевал, что это проволочная антенна, не аллюминиевые трубы, и что индикатор поворота не цифровой и что усиление не дотягивает до 5 дБ..... Но оно у меня заработало уже сегодня.  Хороша ложка к обеду.

   Время лечит :-)   Постепенно я осознал, что купил антенну какую надо. Во-первых, она легко складывается как веер и перевозится моей Волгой на ура! На фото она торчит из заднего левого окна.  Тогда у меня даже багажника на крыше не было :-)

Её можно многократно снимать, поднимать и перевозить,  даже на резиновой лодке. Она ездила почти по всем экспедициям островной программы. И работала, конечно.  На фото  остров Праведный, реф  DN51
 А вот остров Казеный.

Во-вторых, уже на третий год, я ужасно радовался тому, что не заплатил больше денег за аллюминиевые трубы :-)  Все помнят примхи природы с обледенениями ? Несколько лет подряд не спасали никакие тросы.

А мой Робинзон, как гуттаперчивый мальчик, раз за разом выходил из обледенения самостоятельно. Нужно было только дождаться пока лед не растает сам. И тогда гексабим, как птица Феникс, возрождается даже без посторонней помощи. А иногда и с ней :-)  Антенна 24 марта.




А вот ниже антенна на другой день, 25 марта  После потепления.






Недостаточную оперативность поворотки от мамы Yaesu удалось быстро обойти с помощью Ардуино: теперь не только не нужно держать нажатой кнопку Left или Right, ее вообще можно не нажимать: компьютер управляет поворотом даже через мобилку :-)  Да, самоделка, но работает на пятерку.


           Но были и минусы:-(  В первые годы из-за обледенения провода элементов оставаясь целыми растягивались, что уводило резонансы вниз. Один раз я это компенсировал. Хватило на 5 лент :-) Но пришла новая беда - от старости. В частности  после многих (15-ти :-) лет "висения" на жаре и морозе, особенно интенсивно в период резких перепадов температур (весна и перед первым снегом) изоляция на проводниках элементов трескается и осыпается. Провод превращается из провода с изоляцией в просто провод. Емкость меньше. Вот что показал весенний спуск.

Солнце замечательно подсвечивает оставшиеся "бусинки" изоляции. Резонансы ушли вверх килогерц на 300. Пришлось удлиннять элементы. В связи с тем, что для настройки в резонанс пришлось добавть длины, изменилось соотношение емкости и индуктивности, что ухудшило КСВ на десятке. По крайней мере на 2-3 десятых.
 Но и сегодня, уже совсем дряхлый, Робинзон делает свою работу хорошо.  Это я к тому, что если не можете решится на покупку антенны, то это зря и надолго :-)


22.03.2023

Проверься :-)

 Проверься: а любит ли тебя любимая женщина?  Если она хотя бы два раза в год (не в день рождения:-) не делает тебе таких подарков, задумайся. А не дарит ли она что-нибудь еще  кому-нибудь еще ? :-)



21.03.2023

Искуственный интеллект о круглых столах

Сегодня я нетрудоспособен. Лежу с высокой температурой. Влежку. Самое время пообщаться с искуственным интеллектом. Искусственный интеллект о круглых столах:


    Радиолюбительство - это особый вид увлечения, который объединяет тысячи людей по всему миру. Эта увлекательная хобби-деятельность основана на использовании радиооборудования для общения с людьми на расстоянии, и создания связи между разными культурами и народами.
     Радиолюбители используют различные виды радиосвязи, такие как голосовые и цифровые режимы передачи, морзянку и спутниковые связи, чтобы связаться с другими радиолюбителями в разных уголках мира. Часто эти общения ведутся на неродном языке, что дает участникам возможность расширить свой кругозор и узнать больше о других культурах.
    Для радиолюбителей часто важна не только возможность общаться, но и возможность построить сильные дружеские отношения. Они устраивают соревнования, выставки и собрания, где могут встретиться с единомышленниками, обменяться опытом и показать свои достижения. В этом также заключается радиолюбительская романтика - в том, что люди с разных сторон связи могут стать близкими друзьями и общаться на равных.
     Несмотря на то, что в наше время существуют различные современные технологии связи, радиолюбительская романтика остается популярной и интересной хобби-деятельностью для людей, которые ищут не только возможность общаться, но и хотят расширить свой кругозор, построить дружеские отношения и наслаждаться увлекательным хобби.
Радиолюбительские круглые столы - это мероприятия, которые объединяют радиолюбителей для обсуждения различных тем, связанных с радиосвязью и смежными технологиями. Такие круглые столы могут быть организованы как на местном, так и на национальном или международном уровне.
     Основная цель радиолюбительских круглых столов - обмен опытом и знаниями между радиолюбителями, а также создание платформы для обсуждения технических вопросов, новых технологий и событий в мире радиосвязи. Круглые столы могут также помочь в установлении новых контактов и создании новых дружеских связей.    На радиолюбительских круглых столах можно обсудить такие темы, как технические характеристики оборудования, последние новости из мира радиосвязи, новые тренды и инновации, техники проведения контестов и соревнований, а также другие темы, которые могут быть интересны для участников.
    Радиолюбительские круглые столы также являются местом, где можно поделиться своими проектами и идеями, получить советы и рекомендации от более опытных радиолюбителей, а также получить поддержку и вдохновение от сообщества единомышленников. На радиолюбительских круглых столах обычно обсуждаются различные темы, связанные с радиосвязью, такие как технические аспекты использования радиооборудования, различные виды радиосвязи, такие как голосовая и цифровая связь, спутниковые связи, морзянка и др.
     Также радиолюбительские круглые столы могут помочь радиолюбителям наладить связи с другими участниками и построить новые дружеские отношения. Это может быть особенно полезно для новичков, которые только начинают заниматься радиолюбительством и ищут единомышленников.

COM ports: appendix A

Получил жалОбу что один из описаных мною процессов не работает. А конкретно с применением VSPE :-)

Вполне может быть.  Потому что мы инструкцию до конца не читаем :-)  Хотя может быть и я виноват. Слишком велико желание максимально сократить изложение. Потому что точно знаю, что длинные посты до конца почти никто не читает :-)  Но сейчас придется.  Вы все радисты и знаете что связь наступает  когда одна сторона говорит QTC, а вторая QRV. То есть связь (в идеале) должна быть дуплексной - в оба конца и с возможностью прерывания. Ниже повторение одного из моих уроков со сылкой на все 45 минут :-)

... все остальные линии ком-порта. Для лучшего понимания сути предложения привожу стандартный расклад RS232. (мои извинения за «кривой» перевод английских терминов).
Направление
Описание
 DB-9
DCD
Вход
Обнаружение связи (несущей)
1
RXD
Вход
Принимаемые биты
2
TXD
Выход
Передаваемые биты
3
DTR
Выход
Готовность выходных данных
4
DSR
Вход
Готовность передачи
6
RTS
Выход
Запрос готовности передачи
7
CTS
Вход
Сигнал готовности приёма
8
RI
Вход
Индикатор входящего звонка
9
GND
 Сам по себе
Системная земля-корпус
5
Если не использовать каналы DTR и RTS для получения напряжения питания, можно получить кроме прием-передача CAT еще и CW и PTT на одном порту. Так и поступают наши любимые логгеры DX4WIN, N1MM, LOGGER32 и прочие «управлялки». Вот более-менее полное изложение содержания линий обмена COM порта
Из материала видно что если в какой либо спортивной программе используется один из контактов СОМ порта регулирующий обмен данными (DTR, RTS, DSR и CTS), то при организации виртуального соединения с помощью VSPE это надо учитывать.
То есть для связи создавать виртуальную пару в которой можно настраивать DTR-RTS.  Это пара сплитер.  Нажимаем кнопку "Настройка", выставляем скорость и разрешение на использование DTR/RTS.  Или наоборот, запрещаем.  Часто исходный код наших программ неизвестен и поэтому неизвестен алгоритм организации связи по COM порту. А это означает что придется экспериментировать до достижения нужного результата.  :-(

19.03.2023

LPB2 инструкция

По просьбам трудящихся :-)

    Когда вы въезжаете в новую квартиру, у вас в ней стоит диван, торшер, телевизор и коврик на полу. Когда вы выезжаете, то удивитесь почему для погрузки мебели не хватает двух грузовиков :-)  Все потому что полезные вещи имеют свойство накапливаться :-)  После трансивера в вашем хозяйстве появляется первый SDR приемник, который вы захотите синхронизировать с тарнсивером хотя бы для того чтобы иметь второй канала приема, потом вам захочется панораму, т.е. второй SDR приемник. Потом вы запустите у себя WSJT, который тоже требует САТ управления. А портов у Омни Риг уже не хватает :-(  А еще логгер, который тоже запросит порт или два для своей работы. Выгружать одни программы чтобы воспользоваться другими по причине дефицита СОМ портов решение не лучшее.  Поэтому я искал решения компромиссного, потому что хорошего нет.

   Но вернемся к нашему LPB2.  Цитата самого себя :-) :"      Вообще-то она по замыслу является облаком памяти для обслуживания трансиверов К2 и К3. То есть все в озу, а в трансивер или приемник отправляется только команда физических изменений. Гораздо быстрее обычных каналов на виртуальных СОМ портах. Кстати, если задержку на обработку команды поставить маленькую, команда может не успеть к трансиверу, а если большую, то канал тормозит. В этом смысле идея LPB2 прогрессивная. Мало помалу туда добавляли возможность работать сначала с Yaesu, а потом и Kenwood. И ее аппендицит по имени LP-PAN Как вы догадались это софтовая примочка организующая в трансиверах без панормы программный панадаптер. К сожалению, не со всеми трансиверами работает, но у нее есть и IQ версия. То есть с использованием звуковой карты. И соответственно обзором не более 48 килогерц. Но Spread Up больше 30 килогерц - редкость. Так что можете попробовать. Скачать: LPB2_107_full.zip   LPB2_108_update.zip, "

 После инсталляции на экран появится основное окно программы. Конечно, сначала с пустыми окнами.  Главный - левый верхний угол. Установка связи с основным передатчиком (трансивером). Для этого идете в "Диспетчер устройств - COM порты" и определяете на каком порту у вас трансивер. Если умозрительно не можете определить, выдерните USB разъем от трансивера к компьютеру глядя на экран. Тот, что пропадет из списка - ваш :-)

    Открывая поочередно выпадающие менюшки в окне "Rig Port"   выбираете ваш трансивер (протокол), номер СОМ порта и скорость обмена. Не поддавайтесь соблазну выставить максимальную скорость. Выигрыш будет невелик, а ошибок соединения по этой причине будет масса. Всегда оставляйте параметры по умолчанию, 9600. Нажмите кнопку "Connect" и в окошке  Rig Port Terminal вы увидите меняющие одна другую команды управления трансивером. Далее слева направо окно установки параметров обмена. Polling - интервал между командами. Важно. Этих миллисекунд нужно выставить минимально, но чтобы при этом ваши коммуникации не выдавали ошибок. В зависимости от быстродействия чипсета вашего компьютера это диапазон от 100 до 1000 миллисекунд. Если не знаете что выбрать, оставьте по умолчанию.

  Если ваш сетап крут и имеет умный усилитель мощности управляемый по САТ или у вас управляемый по САТ SteppIR, вы можете установить управление ими из программы с помощью Output Com Port  A и В. Это управление внешними устройствами.  Подраздел SDR Port для установки связи с программой управления K3 (NaP3) или Power SDR с IF. В моем случае это Red Pitaya и Thetis.

Virtual Port Application Path - облегчает программе поиск тех программ для которых назначен виртуальный СОМ порт.  Если что-то из приложений откажется работать, придется этот путь прописать, но по умолчанию обходится без этого.
   Пришла пора назначать порты для всех остальных наших приложений. В аннотации к программе написано, что полноценный COM порт она обеспечивает только на виртуальном потру номер 1. Поэтому на него вешаем самый капризный из ваших инструментов. У меня пока такового не оказалось и я оставил первый порт про запас. На втором по порядку слева направо работает WSJT. Она у меня априори всегда включена и я мониторю чего там слышно-видно на ВЧ диапазонах. В установках программы я устанавливаю номер порта, и ставлю галку в AI2. Это режим при котором приложение использует прерывания для обращения на себя внимания. Когда происходит какое-то событие. Если программа пассивная, типа SDR приемника, она только принимает команды и поэтому там можно выставить AI1.  По честному или я не разобрался до конца, или глючит порограмма, или у меня нестандартные приложения. Бывают сюрпризы. В панели настроек  WSJT  прописываем порт, который указали для этого приложения. Т.е. параметры должны совпадать.

В моем примере порты 16 и 17 назначенны моему логгеру. Так как логгер у меня серьезный, я работаю с ним и через спутники, то есть кросс-бэндом, поэтому независимая связь нужна для двух гетеродинов. Поскольку авторы этого логгера выбрали для связи логгера и трансивера драйвер Омни Риг, его необходимо установить и настроить.
Тут выбираем тот же протокол (TS-2000) и порты указанные в LPB2 - COM16  и COM17. Если все без ошибок, в нижних окошках-мониторах побегут строки команд .
   Последний порт я использую в качестве контрольного приемника когда нужно посмотреть панораму Spread Up. Ну, кому отвечает DX, чтобы стать своим передатчиком поближе. Тут все настраиввается по тому же алгоритму: настраиваются одинаковые параметры порта для SDR радио и вашего трансивера.
Каждая из программ-сателлитов помнит свои последние параметры, но при такой связке все они "смотрят" одну и ту же частоту. За что боролись, на то и напоролись :-)  Возможна только расстройка в пределах возможностей приложения.
После того как вы все прочтете, рекомендую еще раз посмотреть ролик об этом - YouTube_UY2RA  Ну и совет: принимайте решение только после того, как все попробуете. Раньше не получится :-)  Сложновато .....

18.03.2023

Вертикальній диполь на 28 мГц часть 2

 Александр UR5FIL отреагировал на ФОРУМЕ  на материал про вертикальній диполь на 28 мГц:

"  Гоша опубликовал заметку Вертикальный диполь 28 МГц c сcылкой на первоисточник vk1nam.wordpress.com.
Спасибо. Как раз в продолжение разговора про ‘балуны’ и ‘запорные дроссели’ для Твин-квада.

Я тоже, стараясь выделить роль Герца, преувеличиваю буквы, но иногда мне делают замечания, что не милиГерц, а МегаГерц. Ну то таке.
Очень подробная инструкция по изготовлению. Все бы так, но ...

Что смущает.
28 МГц не шутка. Если не хочешь получить свист в голове на мега-годы, то к медицинскому диапазону стоит относиться аккуратно.
“Ugly balun”, как называют фильтр-пробку, (из коаксиального кабеля в заметке), может не справиться c этой ролью - исключить излучение коаксиального кабеля. А это автоматически приведет к превращению кабеля в антенну, и все что к нему подсоединено, (трансивер, наушники, сеть и пр).
В коаксиальном диполе в отличие от обычного ИМХО отсекать придется уже не мили, а мега.
Пример.
Limitations of Coaxial Air-Cored Balun Chokes’.
По картинкам можно быстро оценить эффективность ‘отсекателя’. (e.g. Air-cored 10Т RG58 on 2’ air cored – 10 витков кабеля RG58 на каркасе диа 5 см)   Текстом, “для обычной трех-элементной Яги, фильтр-пробка в 8000 Ом (8К) достаточно хороший пример (зеленая зона на графиках)”.

И это речь об обычном “common mode’.
В коаксиальной антенне, на мой взгляд, (также как и в антенне Харченко), все гораздо сложнее. Кабель в них является частью излучающего элемента. Подавлять придется в разы >> больше, чем в ‘мили- случае’ для трех-элементной Яги.

Аргументы.
‘Здравый смысл’ подсказывает, что Ротхаммель, The ARRL antenna book и прочие AI что-то знают, если вместо “ugly balun” рисуют ¼ стакан для коаксиальной антенны. (Рояль - Ротхаммель 1969 год, стр 268 (Коаксиальная антенна). Би-квад - стр 258). А по-хорошему, добавляют еще и ферритовые защелки (пример здесь).Обычно этим пренебрегают. А зря. И проблема не только в диаграмме, сколько - потом ‘поздно пить Боржоми’.

73, Александр"

Согласен почти со всем.  Но себе такую сделаю. :-)  На выезд.

Обсудить на ФОРУМЕ

Caramel

 Вспомните лучшее

17.03.2023

Єкзотика

 Не перестаю наслаждаться єкзотичностью нашего хобби.... Во-первых, телеграфом, во-вторых, запахом банановых пальм, пробки, мазута и пряностей востока в наушниках :-) Доминикана  HI0LT


Ну и в третьих,  IOTA все-таки :-)

Прохождение 16-20 марта

 Солнечная активность  продолжает снижаться, но не до ноля. SFI 135 SNN 84. Хуже всего начинает вести себя слой D, прямоприлегающий к поверхности. Поэтому прохождение на диапазонах 1,8 - 7 мГц будет похуже чем на прошлой неделе, но не совсем плохое. В связи с высоким поглощением слоя D оно будет приемлимым только после сумерек и в темноте. Причем на границах однородности слоя, короче говоря южнее, прохождение ухудшается днем.  Правда 160 метров этими днями будет скромнее.  Сорок и восемьдесят  будут хороши, разница только в том, что на 80 метров зоны хорошей слышимости не будут распространятся  далее средних широт южного полушария, а 40 и 30 метров "прихватывают" и Антарктиду с прилегающими DX территориями. Пока работает FT8WW ловите удачу :-)

    Как всегда диапазон 10 мГц имеет лучшие показатели, но зоны хорошего прохождения фрагментированы и неоднородны. Все по той же причине - большая разница температур высоко и вблизи поверхности земли.  Можно сказать что по сравнению с сороковкой прохождение лучше, но далекие страны будет слышны не везде и не громко.

С наступлением дня МПЧ сдвигается вверх и лучшее прохождение будет на 17 метрах и прилегающих к нему 14 и 21 мГц.  Лучшим в категории качество прохождения плюс продолжительность его  будет диапазон 21 мгц.

  Очень интересная картинка ночью на диапазонах от 7 до 24 мгц!  Как вы видите эти диапазоны не закрываются и на них можно работать и ночью. Не обязательно повсеместно, но для нашей широты актуально. Достаточно редкое явление и оно обусловлено  похолоданием в верхних слоях (разница температур F1 и F2) тогда как температура вблизи поверхности, ну скажем атмосфера остается достаточно теплой. И поэтому на ВЧ диапазонах прохождение днем не лучше чем ночью.

   Одним словом пуп интереса перемещается в ночь :-)

    На УКВ судьба не так благосклонна к Украине и слабое тропо посетит западные области только в ночь с 18 на 19  марта. Слабо и ненадолго. Из метеоров можно ожидать что-нибудь из Виргинидов, но, во-первых, вероятность мала, а, во -вторых, они довольно слабые.  Их пик - вторая декада апреля. Если посмотреть на Север, чуда не увидим. Аврора опускается до наших широт очень и очень редко. Я помню только раз за последние 5 лет :-( И тогда удалось провести только два QSO. Кстати, тогда же Аврору было слышно и на транспондере Оскар-7. Его и так всегда слышно погано и с "чирпом", а тут еще и шипит как змея :-) Прикольно было :-)

Трансивер и SDR IV

 Из гостевой: Alex UX1VX

Доброго всем дня! Может для связки СДР и трансивера использовать прогу ПоверСДР - у нее есть возможность работать с несколькими портами, у меня на ней висит СДР-1000, и он по приему меня вполне устраивает. 73!

15.03.2023 18:09 IP 176.105.193.49

   Как я уже говорил ранее, главный секрет фокусника - кролик в цилиндре :-)  Если у вас есть трансивер с управлением по СОМ порту и еще один или несколько приемников и еще одна или несколько программ для их использования, то главное в фокусе - правильно соединить желаемые программы ( а они могут быть разные) с желаемыми приемниками (а они могут быть разными) и еще с самим трансивером. Совершенно непринципиально какая программа или какой приемник. Главное соединить их. В случае Алекса к его связке трансивер-СДР просто нужно "дописать"  еще один приемник.  Ну, если нужно :-)   Ниже я вставил видеоролик об этом. Когда дочитаете до того места то сможете и посмотреть :-)

    Мы уже столкнулись с дефицитом портов при использовании программы Омни Риг. Правда есть её логическое продолжение - версия два. Она может соединять уже 4 порта. Но обе версии между собой не совместимы, а программных продуктах, которые ее используют, прямо прописаны или первая версия или вторая. Например достаточно популярный HDSDR требует Omni Rig версии два, а CW скиммер, к примеру, оригинальной, первой версия А. Шовкопляса . Если вы поставите их на компьютер обе, то получите гемморой с неразборчивостью Виндовс. Она постоянно будет путать программы и порты. По хорошему я перестал их использовать (ну почти перестал), потому что для моего нового логгера Log4OM нужно много портов и еще порты для трансивера и дополнительных приемников. Приятель посоветовал попробовать LPB2.  Вообще-то она по замыслу является облаком памяти для обслуживания трансиверов К2 и К3. То есть все в озу, а в трансивер или приемник отправляется только команда физических изменений. Гораздо быстрее обычных каналов на виртуальных СОМ портах.  Кстати, если задержку на обработку команды поставить маленькую, команда может не попасть к трансиверу, а если большую, то канал тормозит. В этом смысле идея LPB2 прогрессивная. Мало помалу туда добавляли возможность работать сначала с Yaesu, а потом и Kenwood.  И ее, вернее ее аппендицит по имени LP-PAN.  Как вы догадались это софтовая примочка организующая в трансиверах без панормы программный панадаптер.  К сожалению, не со всеми трансиверами работает, но у нее есть и IQ версия. То есть с использованием звуковой карты. И соответственно  обзором не более 48 килогерц. Но  Spread Up больше 30 килогерц - редкость. Так что можете попробовать.



 Но вернемся к нашему LPB2.

На сегодняшний день эта программа в моей "Табели о рангах" занимает второе место. Но давайте ближе к телу :-) Скачиваем, инсталлируем и запускаем. На картинке видно что это пульт управления виртуальными СОМ портами который присоединяется к базовому трансиверу. Как только происходит присоединение к СОМ порту трансивера, мы может назначать несколько других, виртуальных, сом портов, которые потом укажем как CAT control port в наших любимых программах SDR приемников. В видосике ниже специально для Алекса я подключил и SDRUno и PowerSDR. Работала связка Kenwood TS2000 - SDRUno - PowerSDR. Точнее его последняя версия . Долго думал описывать ли настройки и пришел к выводу если народ попросит - опишу. А пока информации для того чтобы принять решение нужно ли мне это или нет достаточно.

Вертикальный диполь 28 мГц

  Якщо ви стежите за проходженням на діапазонах, то помітили, що незважаючи на тижневі коливання солар флюкс, десятка впевнено набирає обертів. Плюс до всього, якщо подивитися на календар, можна помітити, що прийшла весна, а з нею невиразна тривога в серці котів, підлітків та радіоаматорів. У зв'язку з відомими проблемами територій прилеглих до Дніпра виїзди доводиться перепризначати ближче до Десні, благо на ній висока вода.

     Навіщо такий довгий виступ, запитайте ви, а я відповім. Підглянув дуже оригінальне та надбюджетне рішення для вертикалу на десятку. З минулого життя я знаю що в контестах та експедиціях GP, якщо розташований досить високо, ціни немає! Причому відповідно до розмірів розміщувати можна прямо в кроні дерев, високо, тобто :-) Основа - коаксіальний диполь, який ми разів десять за все життя робили на двійку, і для репітерів, і для ехолінків і для інших місцевих завдань. Завдяки парі оригінальних конструктивних рішень стало можливим легко масштабувати це рішення на діапазон 28 мГц.

  По-перше, оригінальний вузол кріплення верхнього кінця диполя до маківки фібергласової вудки, який дає можливість не морочитися з багаторазовим примотуванням-відмотуванням верхівки ізолентою. І, до речі, не забули, що на кінцях диполів пучність напруги?! Тому матеріал – хороший діелектрик, бажано фторопласт.

Наступне ноу-хау - запірний дросель з 24 витків кабелю живлення одягнений на ту ж вудку. Оскільки ми отримали замість укороченого GP з котушкою у основі класичний диполь, ширина смуги пропускання вигідно відрізняється від класики: майже мегагерц! Перш ніж почати, будь ласка, прочитайте техніку будівництва, яку можна знайти в публікації. (посилання) Ваша телескопічна палиця має бути виготовлена ​​з непровідного матеріалу, наприклад скловолокна.
 Не використовуйте цю антену разом із вудки із вуглецевого волокна. Штир із вуглецевого волокна або композитного графітового волокна розстроює резонансну частоту!

Зовнішній вигляд антени у похідному стані.
Матеріали:
13 метрів коаксіального кабелю RG58AU/CU 50 Ом.
Включено 5 м до радіо, ви можете вибрати більшу довжину за потреби.
Перероблений багатожильний мідний дріт довжиною 2,6 метра 18 калібру (замість використання коаксіального внутрішнього провідника). Это диаметр1,024 мм. Це буде значно дешевше ніж відрізок такої самої довжини з коаксіального кабелю. Для того, щоб ще більше збільшити смугу пропускання, можна і більше, 3-5 мм, але потрібна корекція довжини.
170 мм переробленої пластикової труби товщиною 50 мм
2 невеликі кабельні стяжки для кріплення коаксіального кабелю до внутрішньої частини 50-мм труби, зверху та знизу
Невелика частина кухонної обробної дошки
Перероблений клемний блок 50 Ом RF роз'єм на вибір
Розміри:
Верхня частина дроту калібру 18: 2505 мм
Перетин обплетення коаксіалу: 2450 мм
LC дросель: 24 витка, довжина 120 мм
Залишилося 5 метрів коаксіального кабелю до радіо або довжина на ваш вибір - після запірного дроселя вже не принципово.

Первоисточник -
https://vk1nam.wordpress.com
