30.06.2016

Лампы - источник вдохновения :-)

Кто чем занят в перерывах между CQ :-) Кто-то лепит себе из лампочек гитарный кабинет, а кто-то  - серьёзное радио для приёма местного радиовещания.  Сегодня почему то я лучше слышу Японию, и соответственно же ж связи происходят с ней. А поскольку QRZ.COM уже вырос из справочника по QSL информации почти в настоящий сайт, там часто попадаются интересные вещи.  Вот так Хару JH1BZJ видит ламповый радиоприёмник для слушания УКВ радио :-) Ну а как выглядит мой комбик я уже показывал :-)

29.06.2016

Телеграфные посиделки

   Очень расстроил меня сегодня ординарный люд, и пришёл я домой в печали. До ужина, за которым можно пропустить рюмашку, было еще далеко и сел я на CQ в телеграфе на 20-ке. По принципу отвечать всем кто позовёт. Ну я это и раньше делал, но сегодня как лекарство от обиды за тупой украинский народ. Не все, конечно, но это ж свои, сволочи, не чужие............
Одним словом я по поводу прохождения. В точном соответствии с прогнозом от 11 до 19 часов будет слышно всё и отовсюду. Так оно и было. Только антенну надо подворачивать, чтобы комфортнее принимать было.  Ну и воспитанные японцы в отличие от украинцев порадовали дисциплиной: если звал и ему сказали подожди, я щас с Англией говорить хочу, чётко станет на приём и дождётся таки когда его снова позовут (позывной в буфер забил, слава богу когда-то спортсменом был :-)  Это я про Yoshi JI1LNR. Спасибо Yoshi за культуру. Правда, от сердца.  Одним словом вот лог, смотрите сами: CQ, повернул антенну, поговорил, попрощался, снова CQ, повернул антенну, поговорил, попрощался :-) И все связи радуют так будто они - Аляска.
Как видно из лога с Аляской тоже долго говорили. И не только про антенну и погоду.  В тайне от всех лелею надежду что кто-нибудь рекомендует меня в FISTS :-) Хотя честно и откровенно, руки уже больше крюки... :-) А вот YU7HC работал с ручного ключа с едва уловимыми огрехами но с такой же скоростью как я с ямбика (25 WPM). Сильно зауважал. Одним словом как-то прошло время до ужина и вот я уже слышу стук ножа по разделочной доске - значит скоро будет салат. А с ним и запотевшая рюмашка. Слава богу что есть HAM RADIO.

Приколисты в эфире


Несмотря на то, что действительно приколисты, территория серьёзная - Самоа.  А позывной 5W0COW :-) Потому что оператор Tom Callas, KC0W, has announced the all-CW “Cows Over the World” DXpeditions for 2016.   QSO только что 07:33 на двадцатке CW.  Так что радуемся Самоа и ждём KH8


28.06.2016

S21 - никогда не нашёл бы :-)

Вот самолёт от Сухого, которого бы я никогда не увидел, если бы не HAM радио :-)
Только что провёл связь с Бангладеш, S21S, и подумал как неуверенно работают начинающие операторы. За 6 связей, те что я дожидался пока он ответит, свой позывной ни разу не  назвал. пришлось самому использовать приём избыточности - назвать его позывной для того чтобы в случае ошибки он поправил. Но он не поправил. Стало быть QSO в активе.
 Пошёл на QRZ.COM, а том фото нет. Заказал поиск картинке на Яндексе по слову S21  и вот получил. Самолёт S21, но пока с завода не вышел: денег не хватает. Даже чудно, для бизнесменов, а они платить не хотят :-)
Буквально через десять минут все переехали на 28 и 50 мгц.  Не шучу: В кластере из 40 строк 32 50 мгц, 6 - 28 мгц и только 2 на 20 :-)  Причём десятка открыта здоров - 4 связи с Бразилией, PP7FO вообще на 59.   А вот 50 мне заказано Видимо грешил много в прошлой жизни, поэтому теперь живу в радиусе 100 км от Гомельского TV ретранслятора  со всеми вытекающими..... :-(

27.06.2016

RTL2832U R820 & 2DVBT/FM Dongle

   Глядя на статистику чтений на обоих сайтах вдруг увидел совершенно очевидный прыжок интереса к SDR приёму. Имеется в виду дешёвые версии, типа RTL. Достал с полочек два своих "свистка", вернее один "свисток", а второй в коробочке с конвертором вниз, но того же класса.  Первая и неприятная неожиданность - под WIndows XP уже не работает саттракер и соответственно Орбитрон уже не корректирует эффект Допплера. Причина банальная - WIndows 7 и более свежие версии перешли на FrameWork 4, что потребовало коррекции драйверов.  Ну и уже ж не забудьте что даже китайские планшеты перешли на 64 бита :-(
  Что радует безусловно - работает днём, ночью, вверх ногами и при плохом питании. На картинке выше пакетный канал МКС на автомобильную антенну. На уши слышно хорошо, но  динамический диапазон анализатора никакой.  Если, конечно, не подстраивать. Интересное наблюдение - у двух вариантов разная чуствительность и диапазон AGC. У R820T, тот чо Generic RTL2832U  (e.g. hama nano) лучше. Но при этом оба без предусилителей и элементарных цепей селекции при появлении гармоник своего передатчика или, упаси боже, включении в сеть зарядки от китайского планшета, превращаются в экран детского калейдоскопа.  Такая же история и с ушами - приём отвратительный. Впрочем чип ezcap USB2 DVB-T/DUB/FM показал трохи лучшую устойчивость и (чисто субъективное мнение) при перегрузке. Выяснил это путём подключения к обоим одной и той же антенны - два квадрата на диапазон 88-108 направленной на Чернигов. То есть уровень сигнала очень большой, то на что рассчитан вход.
А вот картинка  через транспондер XW-2C. В SSB поляк, телеграф - это бакен самого спутника. Свой сигнал показать не могу, потому что при расстоянии между антеннами 145/430 меньше метра при передаче SDR, как я писал выше, "затыкается" наглухо.

По прежнему зубную боль вызывает настройка мышкой. Любая модель SDR приёмника (не "свистка") даёт  форы в возможностях подключения примочек типа S-metr кнобов и т.д.
Короче "свисток"  - работающий макет приёмника. А еще точнее - хорошая панорамная "обнаруживалка" мощных (локальных) сигналов. Я уже писал ранее что даже проводил связи через спутники с этим приёмником, но лучше увидев сигнал на панормае посмотреть эту частоту нормальным трансивером (приёмником).

P.S. Из гостевой:  Сергей наблюдатель
Вас послушать так СДР никому не нужная игрушка. А я местный репитер слушаю, самолеты тоже. Причем на проволочную антенну. Очень даже хороший приемник. Я могу всем посоветовать. 29.06.2016 11:56 IP 46.71.161.140
 Сергей, правда Ваша. Один этот материал в отрыве от предыдущих, где я SDR свистки хвалил, создаёт превратное впечатление о  том, что я их недолюбливаю. Это не так. Парой постов выше я исправляю оплошность, и постараюсь дать объективную оценку (сбалансировать)  этим девайсам. Посмотрите.

25.06.2016

Суббота. Я не против попсы

 Я против безвкусицы. Против ватной культуры. И против недорослей на большой сцене. Обидно, что некоторым приходиться объяснять, что если песня в три аакорда еще не означает, что она плохая И еще надо слушать, даже если не знаешь языка оригинала. А по оттенку? А по полуноткам? Вот моя любимица последних недель - Бет Харт. И даже наигранный видеоряд не портит. Если я говорю тебе, что люблю, это может быть неправдой.....  Ну, я бы так перевёл. По чесному, один из немногих клипов от Бэт где она поёт не блюз, совсем не характерно для неё, но мне нравиться, хотя попса чистой воды и три аккорда. И Бонамасса при ней :-)

New one :-)

Не прошло и года как приспичило взять для Иры планшет-трансформер. Пусть попробует GPS навигатор перед отправкой в дальние края :-)   А пока я попробую установить на новый процессорный ресурс с  монитором (потому что назвать компьютером это чудо - китайский Matrix3000 -  язык не поворачивается) Sharp SDR для контроля спутникового участка на 144 (или 435 :-). По причине новизны ощущений - только вчера принесли - Ира меня пока к телу допускает только на то время что она варит кофе, но в интернет уже сходил :-)   Гоша радист на таком мониторе смотрится очень скромно :-) Но перспектива увеличения площади мониторов для HAM программ радует :-)

23.06.2016

Хабаровск: SDR на 144

Или радиолюбительство в лицах :-) Я уже писал, что общаюсь с людьми неравнодушными к ВЧ диапазонам.  Вот просто решил поделиться новостью от Анатолия, R0CQ. Привожу без купонов. С разрешения автора :-)

Четверг, 23 июня 2016, 8:17 +03:00 от Анатолий Козырев <r0cq@mail.ru>:
Егор привет! С помощью Сергея UA0COO запустили у него на даче SDR приемник. Антенна 13 эл. 4LW Н пол. Направлена через Приморье на Юга. Захватывает Корею и Восток Китая. Сегодня в 0337 UTC провел первую QSO c JF5BVT 1700 KM. Мощность 50 ВТ. На 144.130 в SSB . Вот адрес нашего WEB SDR : http://85.15.65.38:8901/ Очень интересно. Выносной приемный радиоцентр. А дома из за шума города вообще ни чего (не слышно). Даже присутствия. Вот закончится сезон летних спорадиков, поставлю дома и испытаю на спутниках. SDR купил через АЛИ-Экспресс. диапазон от 1 до 2400 мГц. С пересылкой обошелся в 3000 деревянных. Хороший коньяк так стоит. Не жалко. А размер меньше пачки сигарет. Но я не курю - вот и сэкономил. :-) 73!

Четверг, 23 июня 2016, 20:55 +10:00 от Егор Касминин <hamexam@mail.ru>:
Привет Толя. Спасибо за новость. Интересно.
Только из твоего письма я не понял кто у вас лидер - ты или Сергей ?
"С помощью Сергея запустили у него на даче..."  Может с твоей помощью у него на даче ? :-)
И насколько я знаю, для того чтобы запустить такой WEB SDR нужен не такой приёмник, как ты купил ( http://gosh-radist.blogspot.com/2012/11/sdr.html ) а другой, круче.  А может я и ошибаюсь, ты ж не указал марку и чип. У меня где-то лежит софт, но до сих пор WEB версию не сделал :-(   Жалко, что у вас там нет еще и WEB передатчика - я бы попробовал проводить связи с японцами :-)

от Анатолий Козырев <r0cq@mail.ru>:
Просто у Сергея дача на окраине города. У него там комп + СДР на 3.5 и 7мГц. работал. А по скольку меня в центре шум и помехи задушили я предложил ему поставить СДР на 144. Заказал через интернет. Ждали 2 месяца. Ну вот и пришел. За один день мы с ним поехали на дачу и на телескоп поставили антенну . Направили . Подключили к СДРу. Сергей в компьютерных делах дока. Ну а я как радист со стажем инициатор и спонсер. Вот теперь доволен - получилось! А Сергей он не любитель работать в эфире. Больше экспериментатор. Тип приемника не записал на бумажку. Сообщу попозже. А на передачу работаю из дома на спутниковую кроссяги. 12 эл. 5м бум. Ту на которой провели QSO через FO-29 c тобой. Во время Es прохождений не надо и великих антенн и мощи. А вот с приемом в дневное время в центре города просто беда. Теперь - нет проблем. Завтра дежурю сутки. Взял с собой в машину FT-897. антенна 9 эл 2WL. Буду бдить Японцев. 12 июня так же в обед провел 6 QSO. Вот тебе ссылка на один сайт. Иногда помогает .http://www.dxinfocentre.com/tropo_eas_old.html В конце месяца есть надежда на хорошее прохождение. Пока 73!

Еще про восток (дело тонкое)

   Придя домой после жаркого дня в окопах службы наружного освещения (в Славутиче все кабельные коммуникации под землёй и мои освещенские не исключение) и по совету Владимира Семеновича "я еще хлебнул пивка и сказал - согласный". Предполагается, что всё радиолюбители знают о других радиолюбителях то, что пивко принимается на грудь сидя перед включенным трансивером. Минут через пять  патрулирования телеграфного участка с ломовым сигналом на панораме появился  "пик", как выяснилось 9V1VV. Конечно, когда у тебя стран уже давно за 300, сердце не дрогнуло. Но услужливая HAM память подсказала, что у него ,кажись, красивая QSL карточка. Пошёл посмотреть. Конечно, после этого позвал и получил рапорт :-), хотя много раз обещал себе не звать корреспондентов, которых уже отработал :-) Но уж больно громко :-)

А вот карточка новая. Поэтому, собственно и пишу. Сразу в моём кабинете запахло морем (йодом), разлагающимися медузами, температура подскочила сразу до тропических +36 и я (может одурманенный пивом "Оболонь" :-) сразу ощутил себя в тропиках.  Хорошая фотография. Точно передаёт шарм приморья.
Не буду скрывать: точно с таким же уровнем с той стороны масса японцев, с другой чуть меньше северной америки, в основном Канады и Штатов, но вот особенный шарм карточки подтолкнул к проведению связи. Не ходите на QRZ.COM ! :-)

22.06.2016

Необратимая деформация :-)

   После трёх часов без "посадки" к трансиверу ощутил  "ломку": вроде всё про то что там знаю, DX Cluster работает, точно знаю что услышу, если пойду на эту частоту потому что верю прогнозу прохождения. Знаю сколько и на каких диапазонах работал с этой станцией. Знаю где подтверждено........
   Но когда читаю на экране Macau, откладываю гитару в сторону (еще один признак кризиса зрелого возраста :-) меняю наушники от комбоусилителя на трансиверные и включаюсь в гонку-лоторею.  Хватает 4-х минут чтобы в логе появился XX9TGM. Уговариваю себя аргументом что  OQRS да еще от PG5M - это очень легко :-) Связь вообще длится 12 секунд :-(
Даже как-то стыдно аудио прилагать: больше возни с именем файла.....Если вы представляете себе джунгли, буддийских монахов и проч. аттрибуты романтики, смотрите на фото. Это почти весь Макао :-) Урбанизация скоро убъёт мотивацию и в HAM радио :-(

19.06.2016

Лето зовёт

  На КВ  CQ AA Contest и Ukrainian RTTY DX Contest.  Ни там ни там неинтересно. Вчерашний просто могучий спорадик сегодня не повторился. На то он и спорадик, чтобы тогда, когда ему хочется :-) На спутниках новых достижений нет, всё как вчера - дальше всего Хабаровский  край и Иркутск. Только что пролетел FO-29 Связь с UA0SUN.  Так что пошёл проверять лодку с мотором и такелаж походных антенн: красить колья, мотать верёвки, провода и кабели. Уже пора. Так что будете слышать EN5R - зовите. На фото остров Казённый - DN118 UIA reference Кстати, принимаю заявки на компаньёнство :-)  Остров большой, места много. Правда щука пока неактивна. Зато белой рыбы валом.

18.06.2016

Суббота. День овцы


День овцы (а может коровы :-), которая ценой своей смерти дарит нам шашлык под водку. Каждому, кто придёт в наш сад (дом) гарантируем что накормим, нальём и в нужном месте промолчим. Потому что радиолюбители. На фото UY2RY показывает откуда пришёл спорадик. См. пост ниже.
На фото: "Будет дождь",  "Сидел в траве кузнечик", "День овцы", "И дым отечества нам сладок и приятен".

144300 Es - Южная Европа

Вот в связи с грозами на  2-х метрах с юго-запада просто роскошно слышу Италию и Балканы. Но у меня передатчик только CW, поэтому QSO только одно - E70W.  Очень громко в SSB слышу IT9CDK, I0NLK, IZ8GCP, IZ8DOD.   Мабуть спорадик пришёл :-)

А вот с востока  UA3WM К сожалению в CW не отвечает. Или не слышит, или телеграфа не знает :-(
 Через тридцать минут добавились связи с I0/OM1TF, IT9BDM и IK0BZY.  В этом году первые :-)

Кто сказал что пышки не зажигают?

 Стараюсь каждую субботу приподнять вам настроение. Ну и себе заодно. Вот, нашёл. Кто говорил что пышки не могут как следует "зажечь"?   Двум стройным мокрицам справа никогда не дотянуться до темперамента Доны Оксфорд :-)  Досмотрите до конца. Я б с такой в разведку пошёл :-)

Не сыпьте соль на рану

   Только что пытался работать через  АО-7.  Если кто-нибудь забыл или не знал - этому спутнику скоро 50 лет. У него уже с десяток раз была клиническая смерть. Аккумуляторов нет. Электролитические (старого образца) конденсаторы высохли, солнечные батарей в нескольких местах пробиты метеоритами. Поэтому транспондер спутника  работает только за счёт солнечных батарей и остатка напряжения на конденсаторах.  НЕ ПЕРЕГРУЖАЙТЕ его большим сигналом. Как только возрастает ток потребления передатчика, напряжение на шине падает и (примитивный) компьютер уходит на перезагрузку.  Не забывайте, что уровень вашего сигнала это произведение мощности на коэффициент усиления антенны (и поделить на расстояние).  ВСЕГДА уменьшайте уровень своего передатчика при приближении спутника к вам до уровня когда слышите себя над уровнем шума. Не более. Только что давал CQ и услышал как кто-то мощно "веерит" точками в поисках своего сигнала. Ну, думаю, сейчас погасит спутник. Не успел додумать, как АО-7 закатил глазки. На этой орбите больше не включится :-(

17.06.2016

Размер имеет значение

Помните тот пошловатый анекдот про размер и толщину ?  Так вот когда дело касается радиолюбительских антенн размер  (и толщина) имеют значение. Проблемы возникают с материалами и исполнением, так как вес прямо пропорционален объёму, а тот в свою очередь размерам.  Вот прекрасная иллюстрация радиолюбительской смекалки, позволяющая иметь просто огромный диаметр трубки магнитной антенны при малом весе. Думаю о преимуществах магнитных антенн еще раз говорить смысла нет. А вот то, что эта антенна имеет отменную добротность, лишний раз упомянуть стоит. И главное ток любой :-)  PE1PFO постарался и имеет результат :-)

16.06.2016

Понравилась надпись под фотографией

Лампочке на торпеде хоть бы хны, горит себе и горит, сигнализируя о незакрытой двери.....

Как бы меня слышал японец

Вот, одержимый мыслью получить таки в актив сработанную через AO-7 в моде B Японию, не прекращаю попытки это сделать.  Сегодня снова неудача, хотя если бы японцы не спали, то может и получилось бы. По-крайней мере на расчётном для связи месте спутника себя слышал. Значит и японец мог бы меня слышать с таким же уровнем (слушай аудио). Но не вышло, хотя по углу места выходило 2 градуса, могло получиться.


15.06.2016

Балконные чудеса

Ну, связью с помощью магнитных рамок балконного базирования меня уже не удивить, а вот только что QSO с DL6ATI  в телеграфе и на его балконный штырь 2,5 метра - вот это да. Причём слышно его было реально 519. Но абсолютно не напряжно для ушей. Вот это техника связи! Прямо шпионские антенны какие-то :-)
А если серьёзно, то понимаю что если меня зовут QRP станции, то это знак уважения: они уверены что я их приму. Несколько станций подряд или QRP на 2-5 ватт, или /P. Не последнее место тут занимает моя борьба за чистый эфир ( поиск источников и подавление помех). Вот поэтому и слышу. А когда они слышат что я отвечаю слабым по уровню корреспондентам, то становятся в очередь :-) В последнее время я их стал понимать лучше :-)

Дружеский комментарий

Рад, когда соратники по хобби помогают исправлять мои неточные опусы :-) Ну, кто чем до этого увлекался. Я, в основном, девками :-)   Только сейчас руки доходят до УКВ :-) А если без шуток, то для многих комментарий Анатолия будет интересен. Цитирую без купонов:
 "Егор привет! Вот пришел домой и на твоем сайте прочитал мои сообщения. Знающие УКВисты все поймут. Прохождение Es это через слой Е тропосферы. Он Es - потому что спорадический. Возникает когда ему хочется. Уж много лет идут споры - почему он появляется. И до сих пор толком не ученые мужи ни радиолюбители не пришли единому мнению. Одно твердо - только с мая по август. Летают эти высокоионизированные облака сами по себе выше 100км. над землей. И пока что не прогнозируемые. У меня есть свои наколки и предпосылки но народ пока что не могет определится толком. Ясно что все это связано с солнышком. Но вот в прошлом году активность была выше, а Es прохождений меньше. А в этом году наоборот. Вывод : слухай эфир почаще и повезет! Извини за мои теории. Но я через Es уже больше 20 лет работаю. По погоде и по природе чувствую когда попрет. И тогда не надо великих антенн и мощи. А в первые узнал об таком еще в 70-тых. Летом на экране телека на простые рожки в Хабаровске появлялись Японские ТВ каналы. Или в авиационных диапазонах слышна работа самолетиков за полторы тыщи км. А вот с ближайшими соседями из Владивостока Связи не получаются. Слишком близко 750км. Только ТРОПО. А Es как правило от 1000 до 2000км. Вот и у меня 12 июня на 50 Вт. на 1860 км получилось. А в средине 90 стых когда я работал на 50 мГц. были и двух и трех скачковые отражения. На 10 Вт. и 3-х эл. ягу самая дальняя QSO c VK4 Канбера Австралия.Сейчас только мечтать приходится. Сегодня Евгений RN0JJ г. Райчихинска Амурской обл. Хорошо слышал Японские и Китайские станции в FM диапазоне. А вот до 144 МПЧ не поднялось. Думаю в выходные пару тысяч Японских радиолюбителей поднагреют ионосферу и попрет проход на 144. Буду бдить ежели дождь. А если погода улучшиться то рвану за карасями. И плевать на прохождение. Этим летом еще будет и не раз - чувствую. Пока! Анатолий. "
Спасибо знающим. Каждый их комментарий на благо всех тех, кто еще до УКВ не добрался.

14.06.2016

Хочу спросить

Вот, на рабочем столе хочу рядом с трансивером такое чудо поставить. Но страшно: уж очень необычный вид. Кто-нибудь такое использовал?  Что плохого может сказать? Ну, чтобы я потом не плакал? Ну там, фильтр, подогрев..... Мне кажется очень хорошо будет когда на CQ на 20-ке стоять в телеграфе на рыбок посматривать.....

Охота на лис: 60 лет спустя

Не устаю поражаться чудесам технологий и могуществу гибкого ума.  То есть просто ума :-) Вот начало материала Сергея Полторак (думаю в русском языке не склоняется :-)  В конце ссылка на первоисточник, знаю, посетив его, не пожалеете.  Очень близкая к нам тема.

"  Многие слышали об «охоте на лис» — особом варианте спортивного ориентирования — спортивной радиопеленгации. Ещё в детстве, посещая радиокружок, я много читал об этом виде спорта и даже мечтал собрать собственный пеленгатор. Но мы переехали, я перестал ходить в кружок, увлёкся программированием, торчал перед компом и уже так и не собрал…И вот, спустя 20 лет я сделал это в крайне необычной форме…
В последнее время я много играюсь с SDR и рассказываю о своих опытах. Собираясь с детьми в поход вместе со школьной компанией, я решил к так любимым детьми, но уже привычным верёвочным переправам, ориентированию, пережиганию верёвочки костром на время добавить охоту на лис.
Идея пришла спонтанно: зимой для сравнения я купил на Aliexpress несколько разных SDR приёмников (на самом деле это DVB-приёмники, немного о них тут) и с их помощью изучал качество антенн и дальность работы устройств Z-Wave. В какой-то момент заметил, что в соседнем диапазоне (на 868.1 МГц, тогда как Z-Wave на 869.0 МГц) раз в минуту что-то шумит, мне стало интересно, «откуда звук» и пошёл искать источник по уровню сигнала и направлению. В итоге это оказалась охранка у соседей. Так я подумал, что из «из спичек и желудей» можно сделать неплохое развлечение."
https://geektimes.ru/company/zwave/blog/276976/  Сергей Полторак, отзовись, есть предложение.

13.06.2016

Кто не любит комфорт?

   Сегодня в соответствии с прогнозом можно с двадцатки не уходить. Только антенну крути :-) Все флаги в гости будут к нам....:-) Очень нравиться наблюдать смешение культур и народов на отдельно взятом диапазоне.   До W6C не хватает только Антарктиды. Хотя если просидеть оставшиеся по условию диплома еще 23 часа то наверное можно было бы и выполнить.... Не так плохо слышно на наших широтах Антарктиду.  И вот, как будто для контраста со спартанскими условиями арктических станций (помещений) связь с любителем комфорта :-)
Если помните, была такая песня "Как прекрасен этот мир, посмотри"   Желаю каждому по такому комфортному кабинету :-)

Оригинал Вилли

Всякий народ меня уже удивлял на КВ... И я думал, что уже ничего чудного не увижу. Нет, заблуждался я. Вот еще один аспект радиолюбительства, не совсем обычный, на мой взгляд.....  Хотя  я тоже уже связи провожу так, для того чтобы полюбопытствовать кто, где, когда.......
Чудаки украшают мир и как раз они делают его прекрасным...  Страница CX8TC на QRZ.COM

Настоящая backyard антенна

Многим знакомо понятие backyard (задний двор). А особенно понятие backyard antenna :-) А вот сейчас, глядя на страницу G4EYN на qrz.com увидел воочию что имеется в виду под этим понятием :-)   А слышно хорошо......

12.06.2016

Метеорадар Минск

В последнее время стабильно доступен метеорадар Минск2. Всё что уходит в правый нижний угол скоро будет у нас :-)

Иранские Альпы:-)

Когда старому радиолюбителю делать нечего он или на CQ на двадцатке или по третьему разу собирает DXCC :-)   Ну не могу удержаться, когда редкая территория, в логе уже не раз, даже карточка есть, а всё равно зову. В этот раз очень красивая территория - иранские Альпы :-) Посмотрите какая красота. А слышно не очень, хотя то что тебя уже знают по имени даже в Иране радует :-)

50 mhz: Чернигов не исключение

Сижу себе на двадцатке и вдруг как-то так замечаю, что вроде прохождение есть, по крайней мере reversbeacon докладывает что моё CQ слышно и в Штатах, и в Японии и в VK4, а связей нет!?  Поднимаю глаза от грифа (тренирую пальцы на трёх аккордах, цыганочку разучиваю :-) и вижу что все на 50 мгц ушли. Там даже Западная Сахара работает S01WS! Вот так примерно выглядит мой DXCluster, хотя у вас не обязательно те же цвета :-)
А в чём прикол, спросите вы?  А вот не разрешено мне 50 мгц потому что я в радиусе 100 км от Гомельского TV ретранслятора с 1-м телевизионным каналом :-(   Украина уважает межгосударственные соглашения :-(

11.06.2016

VHF/UHF/EME

 А что у наших соседей? Случайно познакомился с Олегом UX5UL. Уже в переписке выяснилось, что он тоже неравнодушен к  ВЧ диапазонаам :-)  Правда он в последнее время больше слушает Луну. Но антенны его тоже на земле стоят. Красиво. Спасибо, Олег, за красивое фото.

На безрыбье и SAT - удовольствие

На КВ очень интересное прохождение. Только что гремел в SSB пуэрториканец WP3W, и тут же LP Киев UT5UJO.  Кстати, могу похвастать что Киев уже отработал LP, по прямой на КВ и на УКВ, через спутники, через репитер, тропо и даже аврору :-))  Через пару минут Австралия, тоже LP, тут же Индия по прямой. Африка, вопреки прогнозу, очень плохо. Едва-едва провёл QSO с Гамбией C5NX.  И правду я писал парой постов ниже что если у тебя 6 элементов на двадцатку, то прохождение на громкость не влияет. Правда, как пел Высоцкий, "настоящих, буйных, мало", поэтому ушёл на спутники и попытался "достать" до Японии через Оскар_Фуджи 29.  Не вышло. Но получилось несколько связей в востоком, включая дальний. UA4NM, UA0SUN и R0RQ. Сегодня, к сожалению, не было Анатолия, R0CQ. Небось на Амуре рыбку гонял. Вот саунд этих трёх связей.


Суббота же....

Как много мы еще не знаем об этом мире. :-)  И даже о своих любимцах :-)   Я частенько "отрываюсь" между порциями здорового рафинированного блюза на экспансивной латине.  Многие от этого слова презрительно оттопыривают нижнюю губу, а мне нравиться. Так вот сегодня я помяну очень известного музыканта - Карлоса Сантану.   А помогать ему будет классный друммер - его жена Синти Блэкман Сантана : -) Вот двухстволка образовалась :-)  И, кстати, обратите внимание на бас гитариста. Тот еще перец. Ну а теперь смотрите и слушайте.

10.06.2016

Надо же: та же картинка

Пришёл с работы. Ткнул включатели трансиверов и сразу же попал на SSTV передачу с МКС. Сегодня продолжение банкета :-) Да плюс ко всему попал на ту же самую картинку - 3/12 :-)   Вот сравнитес картинкой ниже, или посмотрите как стабильно принимается SSTV :-)

Прогноз на неделю

  Вообще-то прогноз для любителей посидеть за трансивером в свободное время не особо важен. Мало среди нас тех, кто ради новой страны на 160 встанет в 4 часа утра и сядет за трансивер. Но тем не менее, те, кто проводит за ним достаточно много времени или выполняют какую-нибудь дипломную программу (не путайте с "фантиками" от дипломных менеджеров типа UZ1RR, которые продадут вам любой диплом даже за 1 QSO, скажем со Жмеринкой в день летнего солнцестояния) хотели бы провести время за трансивером продуктивно. То есть с высоким КПД. А для этого как раз и нужно знать что там в верхних слоях атмосферы.
   Начнём с самого низкочастотного диапазона - 160 метров. Он открывается после 21 часа по Киеву и связи на нём возможны до 6 часов утра. Но на этой неделе дальних связей на этом диапазоне не ожидается. Зона возможностей расположена между Шпицбергеном и южным побережьем Средиземного моря и между Уралом и северной Атлантикой.
   Куда лучше обстоят дела на диапазоне 80 метров. Открываться он будет около 21 часа по Киеву и закрываться около 8-ми утра, однако за это время можно провести не одну связь с Африкой и обоими Америками. Южной, к сожалению только северная часть, извините за тавтологию :-)  На востоке - до Амурской области и северного Китая.

7 мгц как всегда великолепен. Исключение из зоны прохождения составит разве что поверхность Тихого Океана, всё остальное будет слышно с хорошими уровнями от 8-ми вечера до 8-ми утра.

10 мгц - лучшее соотношение качества прохождения на его продолжительность - практически круглосуточно и всё. Самое скромное оно будет в районе 13 часов по Киеву. Но тем, у кого нет антенн на этот диапазон стоит задуматься.
14 мгц на этой неделе так же хорош, но не так как, скажем две недели назад. Он остаётся открытым даже ночью: вероятность связей с Евразийским континентом и Африкой - 99%. Сюда же попадают север США и запад Южной Америки. Затруднительной для нашего региона областью уже традиционно останется восточная часть Тихого океана прилегающая к западным побережьям северной и южной Америк.
Зоны хорошего прохождения на диапазонах 18 и 21 мгц повторят очертания зон диапазона 14 мгц с интенсивностью на 20-30% меньше. То есть рисуйте виртуальный клон  прохождения на 14 мгц и уменьшайте его на треть.
Интереснее всего лягут карты для десятки. С 7 часов утра и примерно до 16 по Киеву это будут небольшие области над хорошо прогретыми участками континентов Евразии и Африки  (в основном Африки :-() с диаметром около 300-400 км. Очень нестабильные и короткоживущие. с 17 часов начнётся повальное прохождение вдоль Gray Line,  которое завершиться к 21 часу по Киевскому времени.
Такое интересное прохождение объясняется теми же причинами что и погода, которая всё ближе и ближе к резко-континентальной, несмотря на то что Украина достаточно далеко от всех океанов и пустынь. В связи с глобальным потеплением атмосфера разрежается достаточно быстро и в связи с её малой плотностью солнечные лучи интенсивно бомбардируют слой D, основной по части поглощения радиоволн и практически не изменяют в течении дня слои E и F1.  при выбросах на Солнце картина будет сильно изменяться, но характер изменений я уже описал выше.
Дополнительно: О достоверности прогнозов прохождения

09.06.2016

RS0ISS в SSTV моде

Не услышав следующего витка в AFSK 1К2  посмотрел частоту  FM репитера МКС. А там SSTV просто "прёт" +20 дБ Новая серия картинок "Космонавты".  Пока запускал SSTV софт, станция пролетела над головой и пришлось бежать в сад повернуть антенну :-)   Увы и ах!  На первой же картинке  станция ушла за горизонт. Проспал :-) А через час футбол: Челси-Тотнэм. Ну хоть что-то есть вам показать :-) Прямо из печки, горячее, 21:30 по Киеву


Не чипай! :-)

Для тех, кто не читает без словаря: Опасность!!! Не беспокоить радиолюбителя! (AC0C)!

Траповый диполь: а почему нет?

Со скуки сижу на CQ на фифтине. Как вы, наверное, догадались через одного то Китай, то Япония. Слышно по разному, но вот что интересно: слышно :-)   Китай постепенно становиться страной городов. А там тесно. Поэтому малогабаритные и бюджетные антенны в ходу. Вот неповоротный траповый диполь. Мне тоже понравилось. Попробую такую летом.

Такое настроение

Лето пришло. И рыбалка, и грибы, и HAM посиделки в саду.....  Такое настроение......Фото Алексея UA4LCH

08.06.2016

35$ за красивые глазки

   Сейчас, уже по устоявшейся привычке, когда совсем скучно, становлюсь на CQ на 14021 и отвечаю всем подряд, поглядывая на тех, с кем работаю, на QRZ.COM. Мой чересчур услужливый интернет, продажный, блин, насквозь, стал предлагать мне купить HAM карту за 35 долларов.
Ничего не скажешь, красиво, но только сейчас стал понимать насколько моя мать-Родина опустила нас всех: красивая картинка за которую предлагают отдать половину моей месячной зарплаты перестала вдохновлять.  Когда-то я уже женился на красивых глазках, блин....    А жалко по всем случаям :-(

07.06.2016

QB50P1 жив

Пролетал QB50P1. Передавал привет.
2016-06-07 09:18:07.580 UTC: [125 Bytes KISS Frame (without CRC)]
ctrl: 76   PID: 0 {I26^}   92 Payload Bytes
from QB50P1 to QB50P1 via x   1 > 00 FF FF 3F 97 01 88 01 F5 00 D5 01 2A 01 C3 02 61 02 00 02
  21 > 00 00 5F 02 00 00 5F 02 A0 0D AD 0D B1 0D 57 20 3B 00 A1 01
  41 > F7 01 78 01 30 01 06 00 04 00 03 00 46 00 01 00 00 00 07 00
  61 > 06 00 07 00 05 00 09 04 03 01 9F 05 FF 04 DF 04 DF 03 7F 05
  81 > 00 00 00 77 48 EE 00 00 F0 09 00 00
.яя?—.€.х.Х.*.Г.a....._..._. .­.±.W ;.Ў.ч.x.0.......F.................џ.я.Я.Я.....wHо..р...
2016-06-07 09:18:08.440 UTC: [131 Bytes KISS Frame (without CRC)]
ctrl: 76   PID: 0 {I26^}   98 Payload Bytes
from QB50P1 to QB50P1 via x   1 > 00 FF FF 3F 07 F5 8B 01 00 6F AE 00 00 01 00 00 00 66 02 AB
  21 > 02 A8 02 FF 03 E1 02 9B 01 FC 00 45 01 47 01 AB 02 00 00 00
  41 > 00 00 52 91 56 57 04 00 45 03 00 00 00 00 00 00 70 F7 00 00
  61 > 32 F9 AD CB 23 F9 D0 30 00 00 00 00 00 00 0D 65 1D 0D 0C 03
  81 > 00 00 00 00 00 00 77 00 03 00 08 00 A9 00 60 01 0A 06
.яя?.х‹..o®......f.«.Ё.я.б.›.ь.E.G.«......R‘VW..E.......pч..2щ­Л#щР0.......e..........w.....©.`...
2016-06-07 09:19:47.630 UTC: [126 Bytes KISS Frame (without CRC)]
ctrl: 77   PID: 0 {SREJ2v}   93 Payload Bytes
В переводе вот такие данные


06.06.2016

Ветер сдувает волны

   Включив трансивер отметил что прохождение по причине высокого давления, солнца и сильного ветра никакое. Даже панорамный индикатор показал на двадцатке ровную пустыню. И вдруг замечаю что-то сильное на 14040. Пошёл посмотреть. По характерному звуку (QSB) похоже что-то далёкое. Еще более убедился в своей мысли когда послушал что он пытается принимать Европу, но с трудом.  А уровень-то 599+  Решил таки дождаться пока позывной не назовёт :-) И дождался
   Это при абсолютно закрытой двадцатке. Лишнее подтверждение тезиса о том что при 6-ти элементах монобэнд Яги прохождение на громкость не влияет :-)   А то что он слышит Европу плохо означает только одно - ветер дует от него к Европе :-)
Тут же, через минуту YB0JS, но уже по условиям прохождение - только на 56. Вот фонограмма.

Открытие сезона

Щуки нет. Окунь, жерех, судак. Всё мелкое. И солнечно. Но ветер как на море. На середине Днепра волна по полметра. Укачало. И утонула сдутая ветром любимая бейсболка :-)  Пока развернулся и подплыл к тому месту куда её унёс ветер, она плавно погружалась в воду уже на глубине больше метра. Титаник :-(  Пришлось до конца ходить накинув капюшон: лысина сгорает.  На фото: радированная лодка :-)

05.06.2016

Женщина, с которой я живу

 Мог бы много говорить, но лучше один раз увидеть.   Это наша прихожка. Или, по сути понятия, сени.   Всё сделано её руками, включая выращенные её же руками лютики (цветочки). За окном виден вспаханный её же руками сад (пока я на рыбалке :-). На харчи не жалуюсь, внуки присмотрены :-)  Её позывной UY2RY (QRZ.COM)

GP на 160 метров

В предыдущих материалах были описаны различные варианты штыревых антенн для диапазона 160 метров - от глобально укороченных, до бескомпромиссно четвертьволновых. Но есть еще один класс - минимально (компромиссно) укороченных.  Ниже показаны еще четыре 100% работающих штыревых антенны на 160 метров с минимальным количеством дополнительных элементов, приводящим к резонансу антенны на  нужной частоте и согласованых до КСВ не более 1,5 с фидером 50 Ом. Сначала два варианта понятных без дополнительного сложного описания.   Вариант антенны от W1PL представляет собой вариометр с максимальной индуктивностью 30 микрогенри к "горячему" концу которого подключен вертикальный провод от 17 до 25 метров, который будет резонировать в диапазоне 1800-2000 кгц, а точное согласование до КСВ равного 1 получается при настройке вариометра.  За неимением описанного, запросто подойдёт широко распространённый вариометр от РСБ-5. Их на постсоветском пространстве хоть пруд пруди. Естественно, работать эффективно это будет с противовесами в четверть волны, а это всё равно 41 метр :-(
Наличие катушки в основании штыря предполагает некоторую компенсацию неподходящих (укороченных) противовесов, но тем не менее с противовесами надо постараться.  Плюсы этого варианта - абсолютная прозрачность устройства и широкий диапазон перестройки.

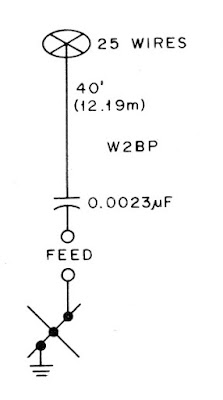

Еще вариант - ёмкостная нагрузка и, в качестве компенсации  реактивности сильно укороченного вертикала подстроечный конденсатор в основании антенны. Два очень серьёзных недостатка: тот самый конденсатор, который придётся набирать при настройке, и собственно ёмкостная нагрузка. Она должна быть максимально близка к металлическому диску диаметром 2,5 метра.  Конструктивно это квадрат со стороной 2,3 метра, растянутый на подвесках, к центру которого идут 25 проводников от периметра, а в центре подключен сам вертикал. Это может быть и треугольник, но площадь его должна быть около 7 квадратных метров.
   Видимо от отчаяния при рассмотрении вопроса о такой громоздкой ёмкостной нагрузке, W8GDQ перенёс центр тяжести на землю - в основание штыря. В связи с тем, что длина антенны резонансные четверть волны - 41,75 метра, для согласования понадобился ёмкостной делитель и, как следствие, компенсатор в виде индуктивности в 2,9 микрогенри. Недостатки очевидны, а в плюсах только  высокая эффективность излучения, тоесть КПД. Но не стоит обольщаться:  у штыря в самом хорошем варианте КПД не более 33 процентов. Но если бы мне пришлось выбирать между одним из последних двух вариантов, я бы выбрал последний. Несмотря на то что понадобиться высота подвеса в 42 метра.  Я бы его изогнул на доступной высоте :-) Зато выигрывал бы при приёме в соотношении сигнал/шум.
И, наконец, то что я могу рекомендовать к исполнению даже начинающим радиолюбителям - две конструкции GP на 160 метров не требующие никакой настройки и не содержащие сложного конструктива в виде элементов настройки в резонанс и согласования. Первая антенна - вертикал с ёмкостной нагрузкой в виде двух проводов длиной по 11,43 метра в одну линию от W3IN. То есть подвеска в двух точках автоматически решающая проблему крепления верхней точки штыря. Снизу стандартный узел с изолированным основанием.
 Второй вариант, от K2GNC, содержит четыре проводника ёмкостной нагрузки длиной по 2,5 метра на расстоянии 2,13 метра от вершины вертикала.  В связи с тем, что ёмкостная нагрузка невелика, хороший КСВ можно получить только используя большое количество резонансных противовесов. Что является известным затруднением. Как я уже упоминал выше, чем больше длина отличается от необходимой, тем больше требуется компенсирующих элементов и тем меньше КПД антенны. Но среди десятка конструкций, которых QST посчитал возможным рекомендовать на своих страницах, вы сможете найти для себя компромиссный вариант для своих условий который будет соответствовать основному правилу радиолюбителя: даже плохая антенна лучше чем её отсутствие. (Последнюю мысль, кажется, у кого-то украл :-)
